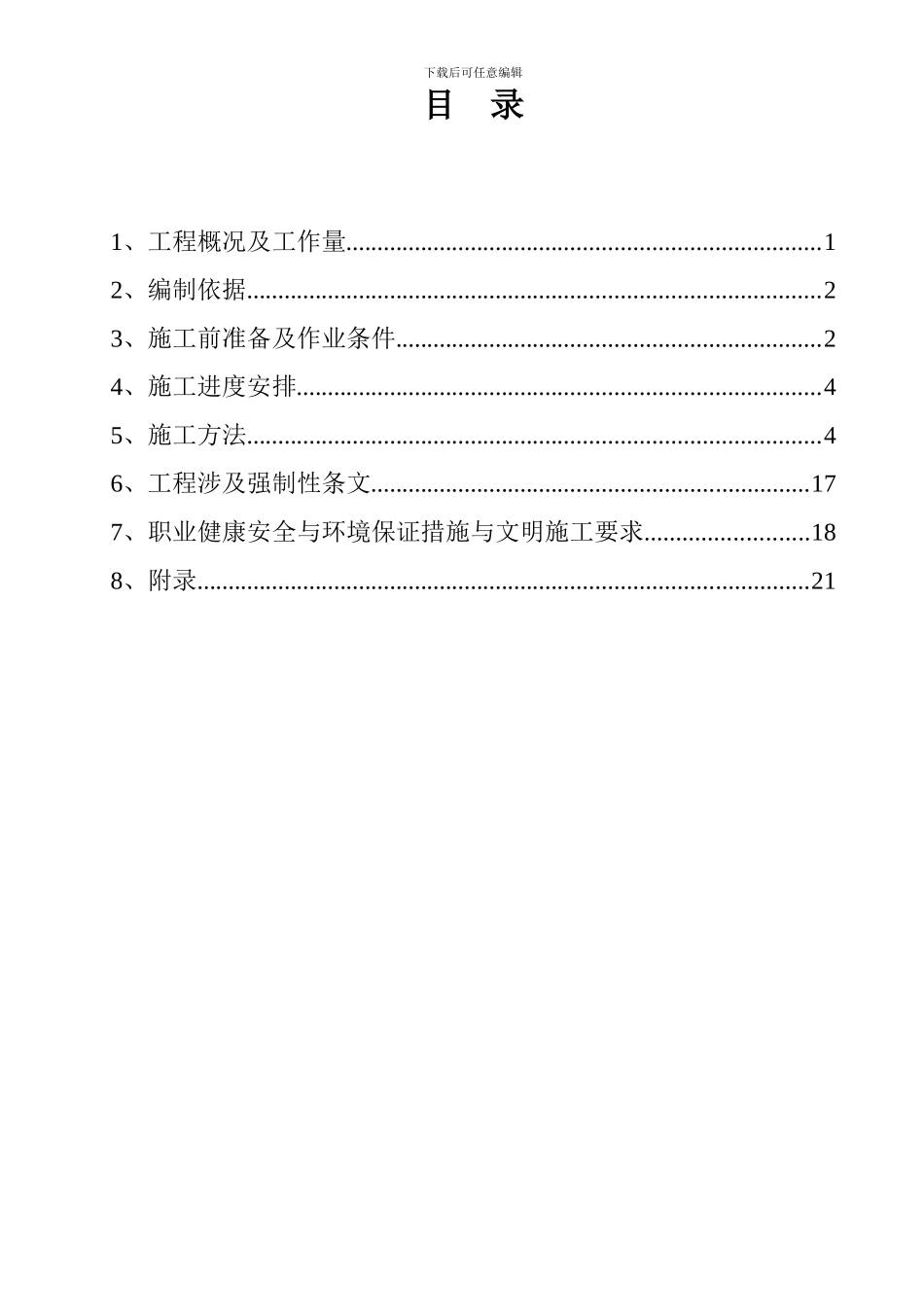

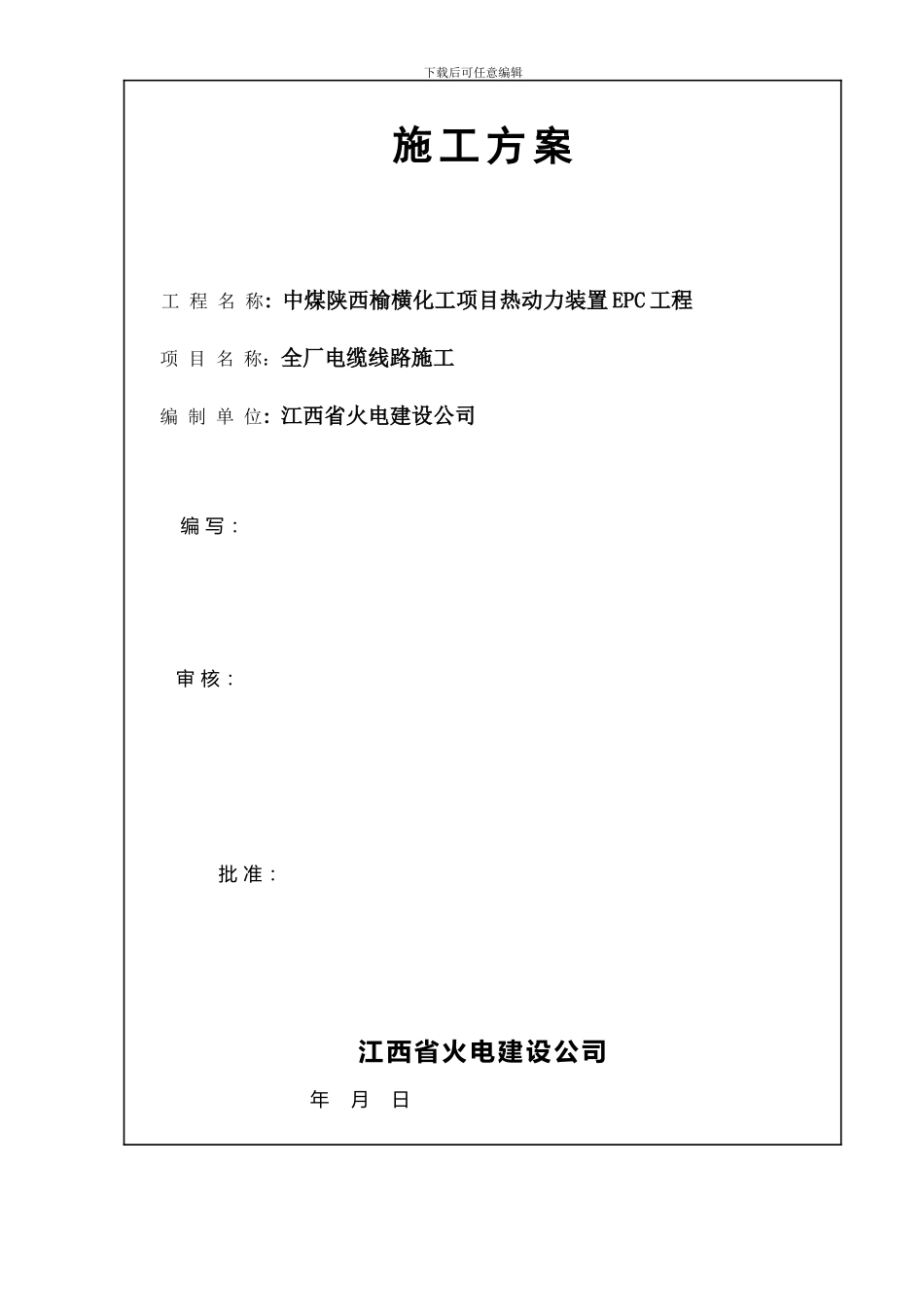

代 号QEHS3-YLDQZ010编 号下载后可任意编辑施 工 方 案 工 程 名 称：中煤陕西榆横化工项目热动力装置 EPC 工程 项 目 名 称：全厂电缆线路施工 编 制 单 位：江西省火电建设公司 编 写 ： 审 核 ： 批 准 ：江西省火电建设公司 年 月 日下载后可任意编辑目 录1、工程概况及工作量............................................................................12、编制依据............................................................................................23、施工前准备及作业条件....................................................................24、施工进度安排....................................................................................45、施工方法............................................................................................46、工程涉及强制性条文......................................................................177、职业健康安全与环境保证措施与文明施工要求..........................188、附录..................................................................................................21中煤陕西榆横化工项目热动力装置 EPC 工程 施工方案1、工程概况及工作量1.1 工程概况中煤榆横煤化学工业区位于榆林市横山县，毛乌素沙漠南缘，北接榆阳区，东连米脂县，东南、西南分别与子洲、靖边相连，南连延安子长；西北接内蒙古乌审旗。中煤陕西甲醇及综合利用项目热动力站一期建设 8 台 480t/h 高温高压循环流化床锅炉、4 台 100MW 高温高压直接空冷抽汽凝汽式汽轮发电机和 4 台 100MW 发电机。项目分一期 I 和一期 II 两步实施，每步 4 炉 2 机。本作业指导书仅包括一期Ⅰ工程 II 标段的全厂电缆线路施工。1.2 工作量序号项目名称单位数量备注110KV 电力电缆 ZRC-YJV22-6/10KVkm10.52阻燃电力电缆 ZRC-YJV22-0.6/1kVkm603耐火电力电缆 NH-VV22-0.6/1kVkm44耐火动力电缆km7.55计算机屏蔽电缆km36耐火控制电缆km17阻燃控制电缆km958厂家成套提供电缆km2.59厂家成套提供电缆（煤泥）km0.9510铝合金电缆桥架t2.511电缆支架t2012电缆保护管t2513金属软管m75014铁构件 制作安装t1015耐火隔板 EF-C 型 δ=8mmm²7516有机防火堵料 YHD-1t0.517防火环保膨胀模块 XPM Ⅲt4.518阻火包 ZFBD 包...
