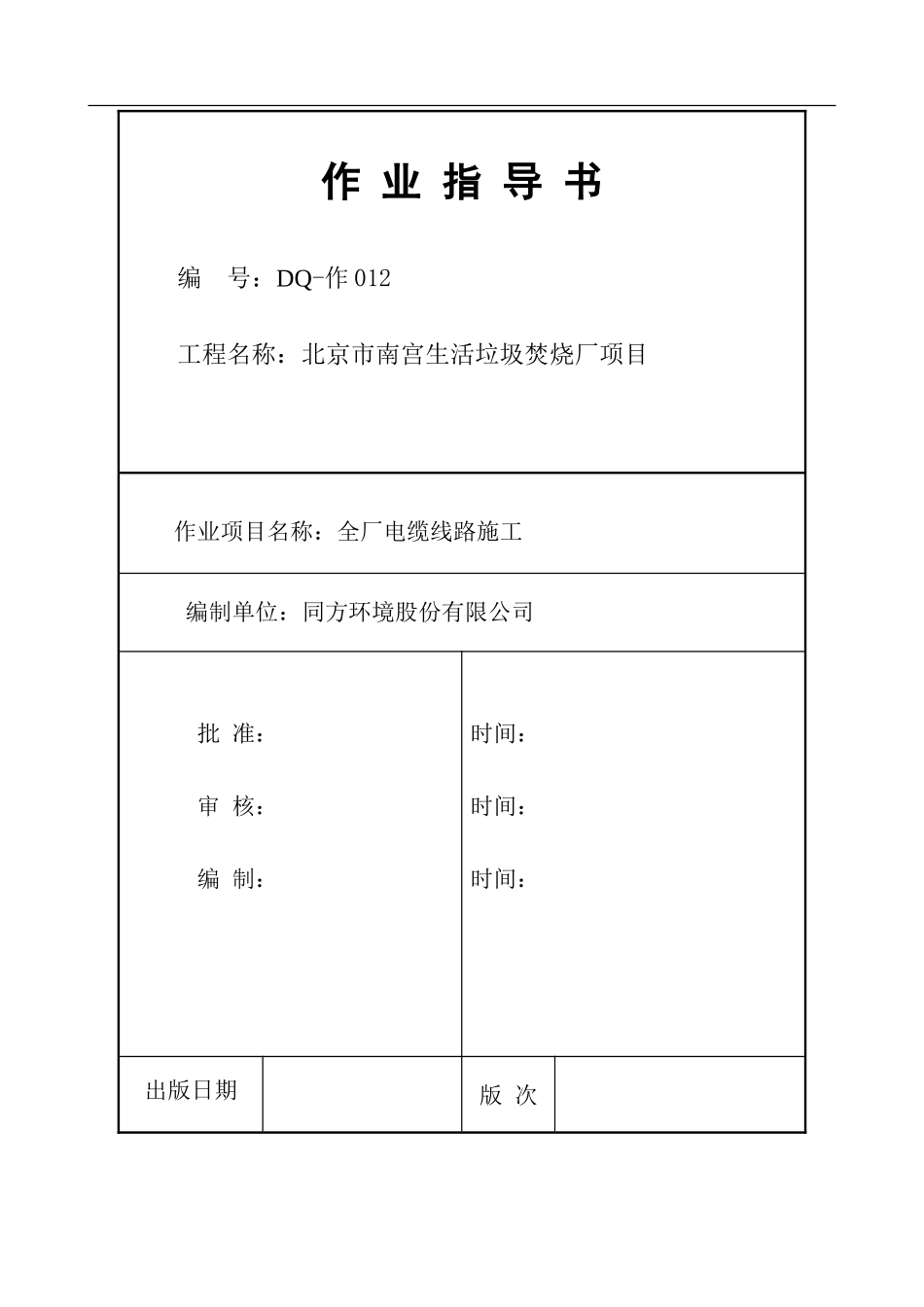

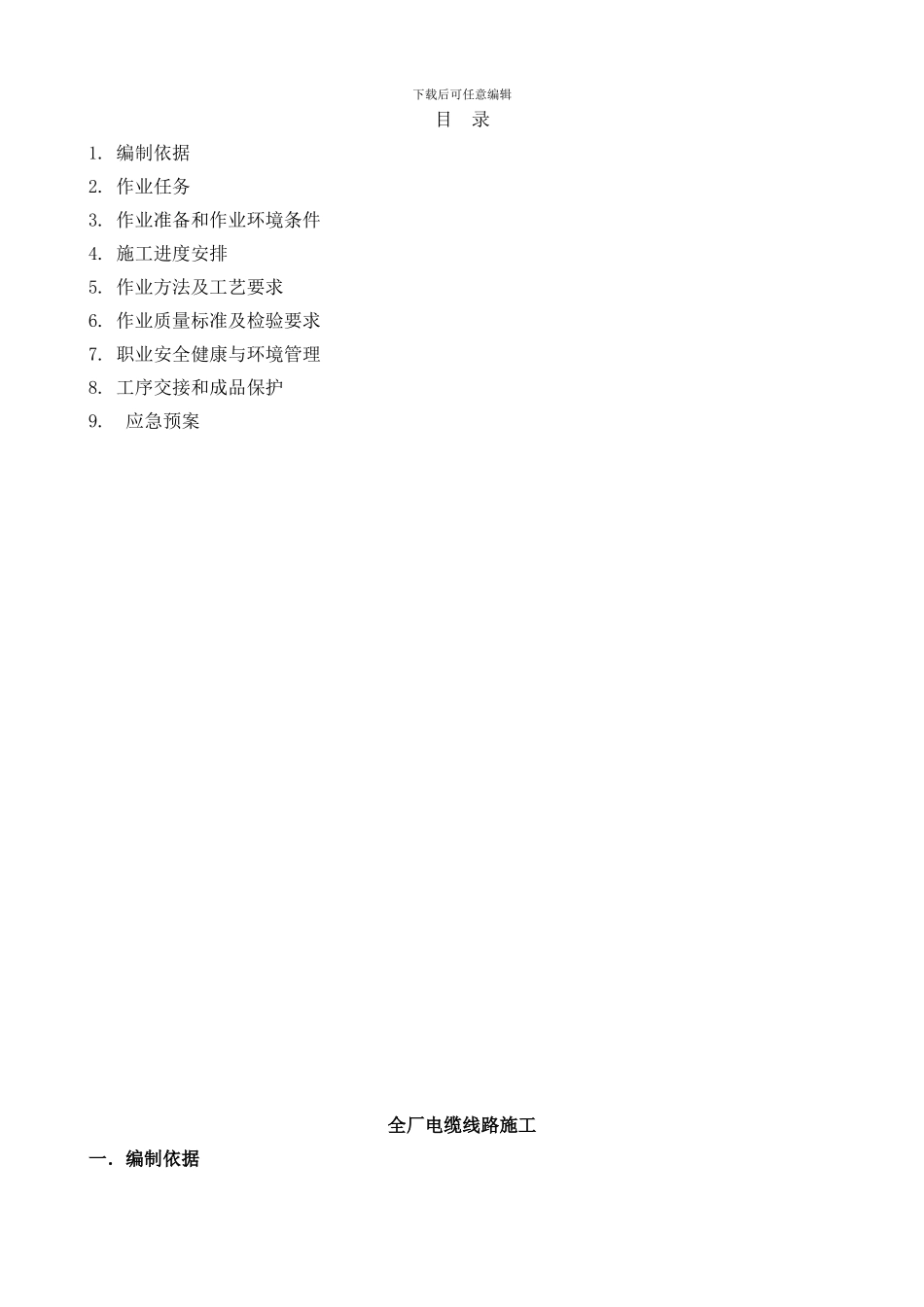

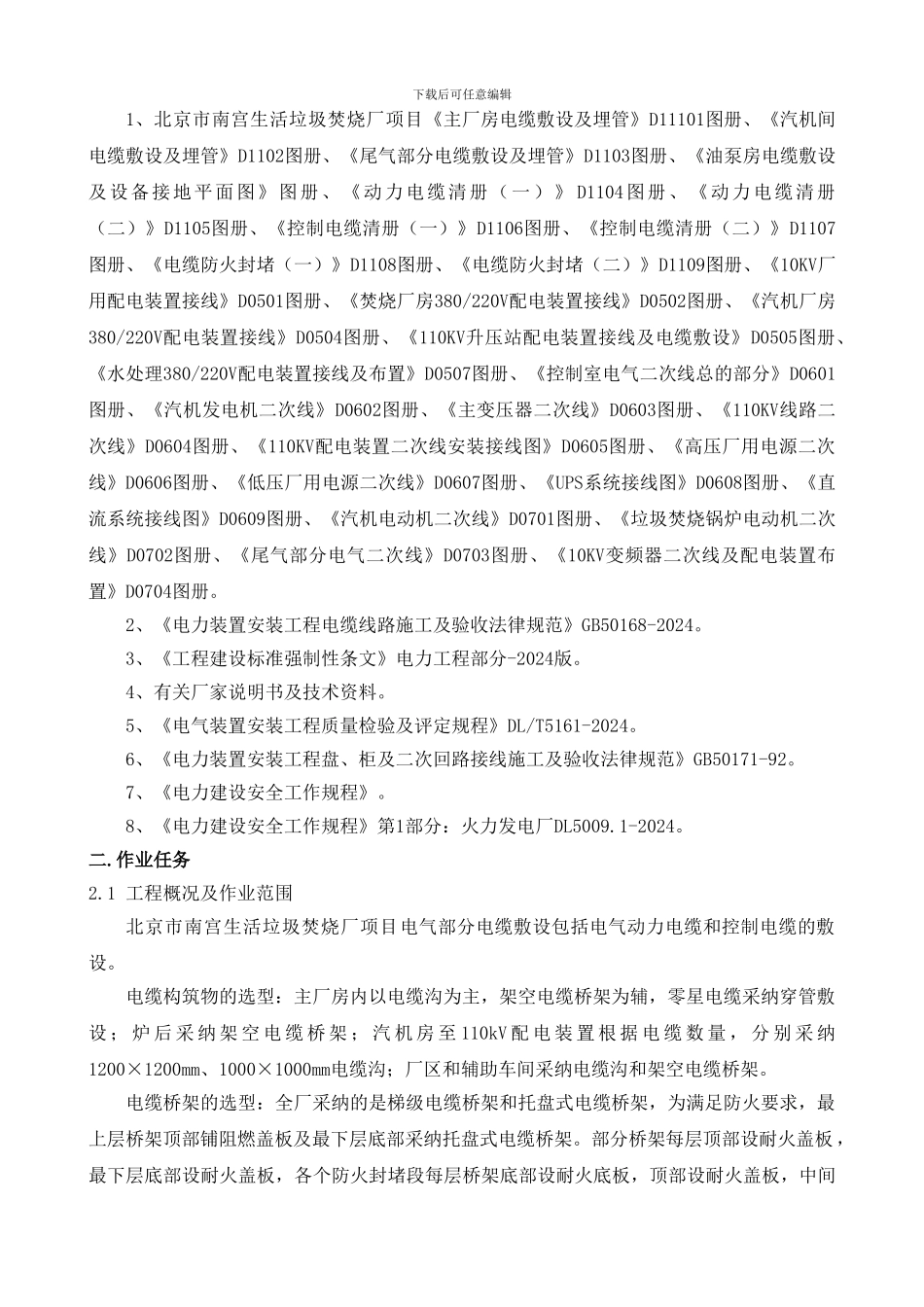

作 业 指 导 书编 号：DQ-作 012工程名称：北京市南宫生活垃圾焚烧厂项目作业项目名称：全厂电缆线路施工编制单位：同方环境股份有限公司批 准：审 核：编 制：时间：时间：时间：出版日期版 次下载后可任意编辑目 录1. 编制依据2. 作业任务3. 作业准备和作业环境条件4. 施工进度安排5. 作业方法及工艺要求6. 作业质量标准及检验要求7. 职业安全健康与环境管理8. 工序交接和成品保护9. 应急预案全厂电缆线路施工一．编制依据下载后可任意编辑1、北京市南宫生活垃圾焚烧厂项目《主厂房电缆敷设及埋管》D11101图册、《汽机间电缆敷设及埋管》D1102图册、《尾气部分电缆敷设及埋管》D1103图册、《油泵房电缆敷设及设备接地平面图》图册、《动力电缆清册（一）》 D1104图册、《动力电缆清册（二）》D1105图册、《控制电缆清册（一）》D1106图册、《控制电缆清册（二）》D1107图册、《电缆防火封堵（一）》D1108图册、《电缆防火封堵（二）》D1109图册、《10KV厂用配电装置接线》D0501图册、《焚烧厂房380/220V配电装置接线》D0502图册、《汽机厂房380/220V配电装置接线》D0504图册、《110KV升压站配电装置接线及电缆敷设》D0505图册、《水处理380/220V配电装置接线及布置》D0507图册、《控制室电气二次线总的部分》D0601图册、《汽机发电机二次线》D0602图册、《主变压器二次线》D0603图册、《110KV线路二次线》D0604图册、《110KV配电装置二次线安装接线图》D0605图册、《高压厂用电源二次线》D0606图册、《低压厂用电源二次线》D0607图册、《UPS系统接线图》D0608图册、《直流系统接线图》D0609图册、《汽机电动机二次线》D0701图册、《垃圾焚烧锅炉电动机二次线》D0702图册、《尾气部分电气二次线》D0703图册、《10KV变频器二次线及配电装置布置》D0704图册。2、《电力装置安装工程电缆线路施工及验收法律规范》GB50168-2024。3、《工程建设标准强制性条文》电力工程部分-2024版。4、有关厂家说明书及技术资料。5、《电气装置安装工程质量检验及评定规程》DL/T5161-2024。6、《电力装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-92。7、《电力建设安全工作规程》。 8、《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-2024。二.作业任务2.1 工程概况及作业范围北京市南宫生活垃圾焚烧厂项目电气部分电缆敷设包括电气动力电缆和控制电缆的敷设。电缆构筑物的选型：主厂房内以电缆沟为主，架空电缆桥架...
