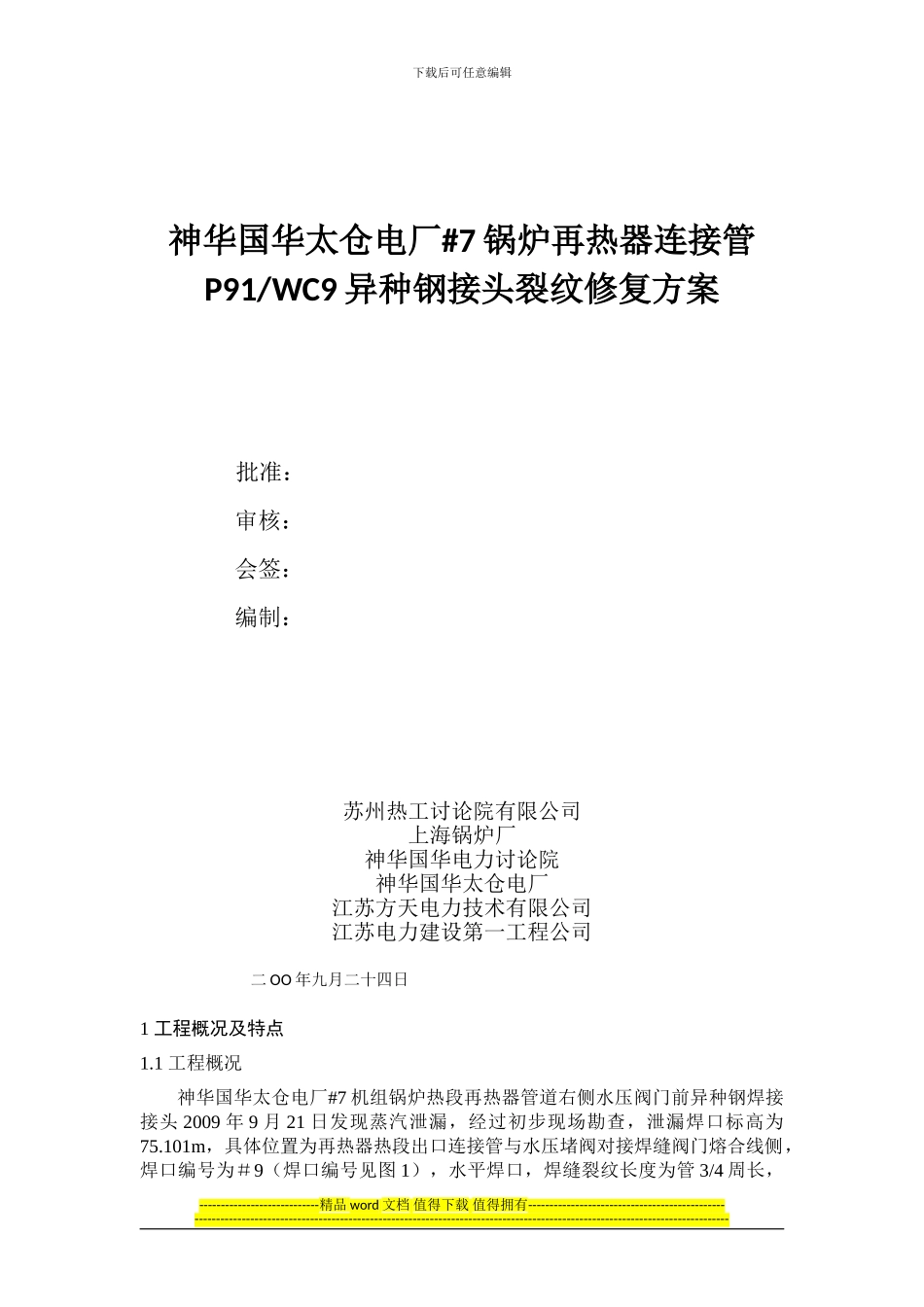

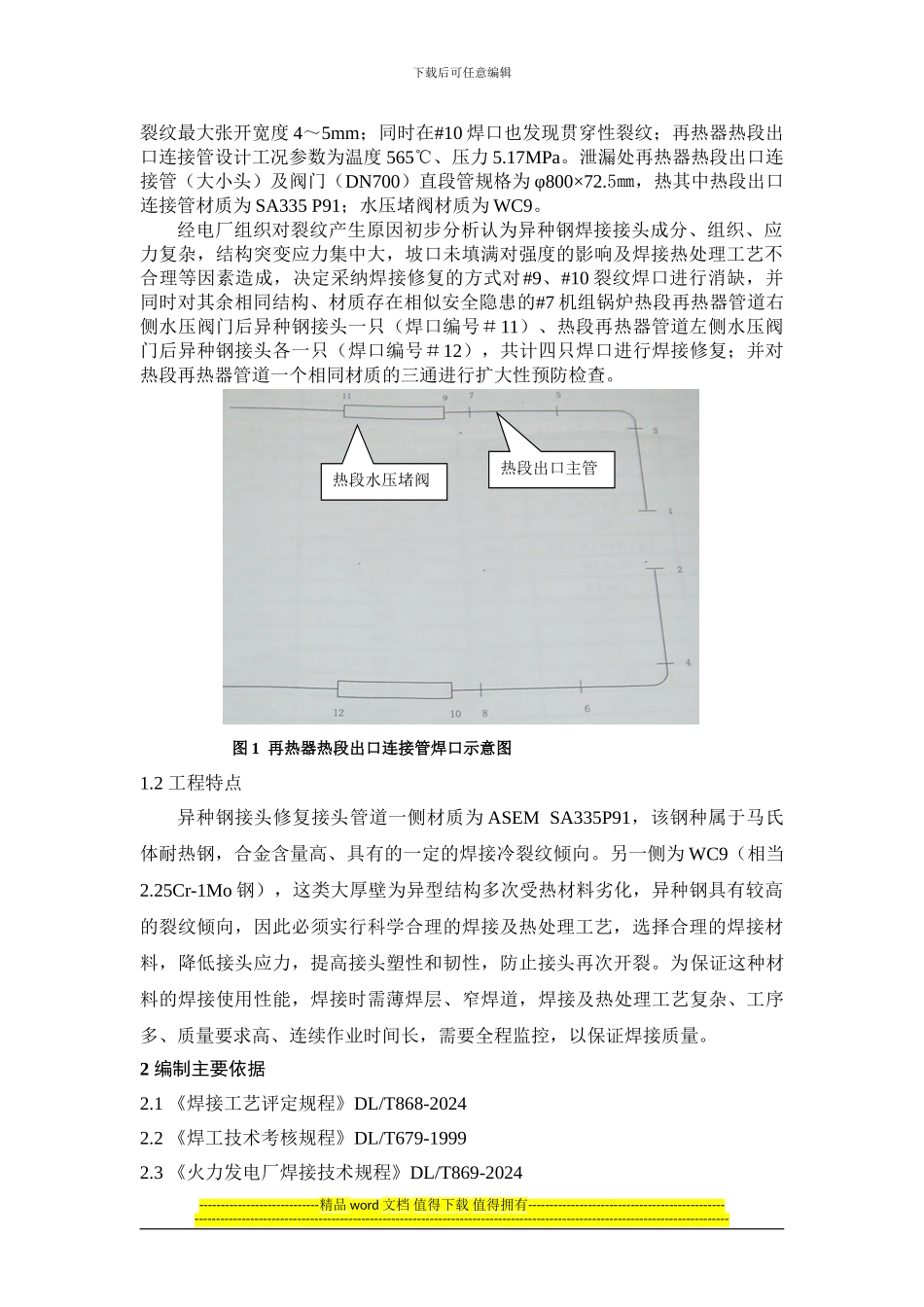

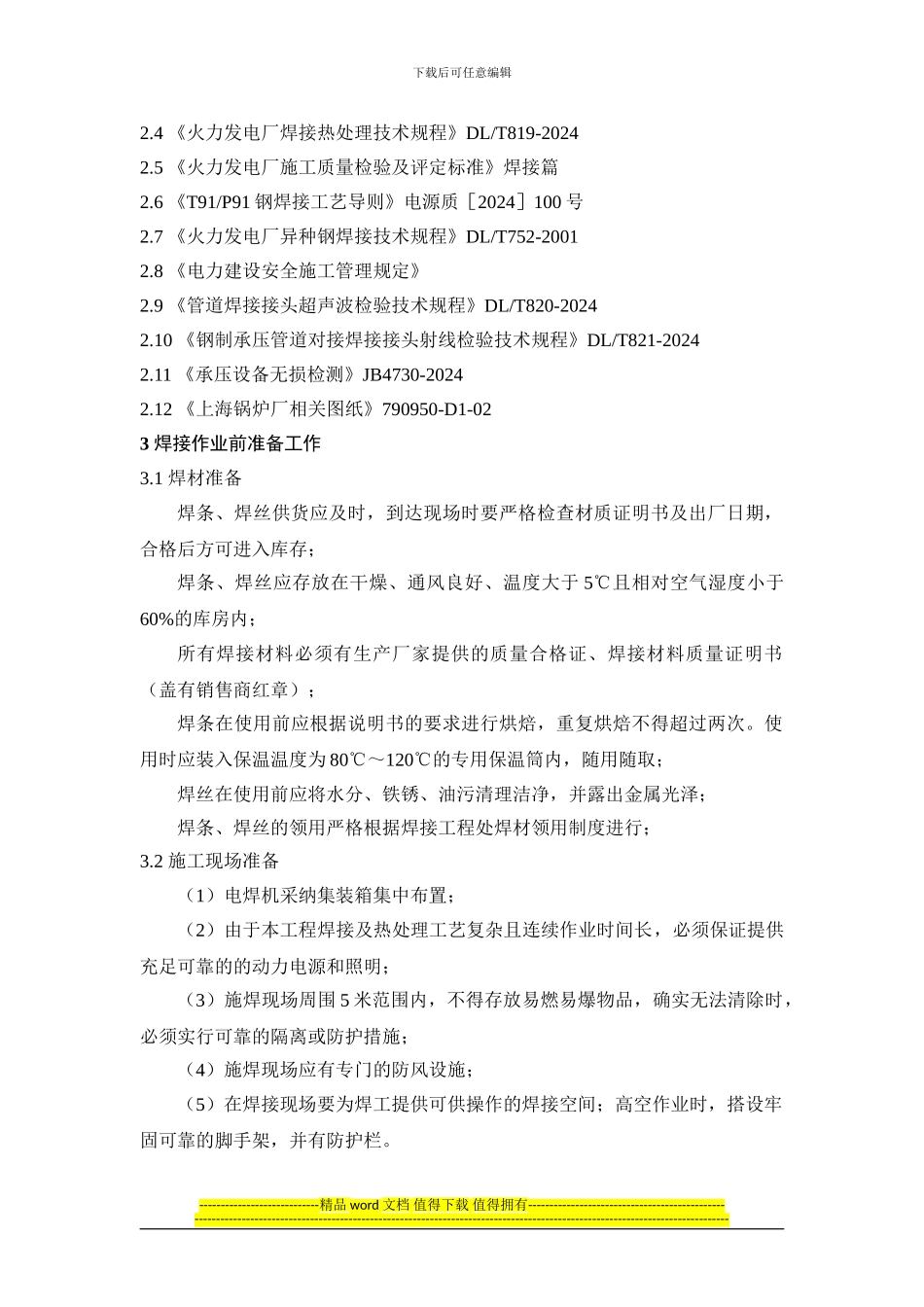

下载后可任意编辑神华国华太仓电厂#7 锅炉再热器连接管P91/WC9 异种钢接头裂纹修复方案 批准： 审核： 会签： 编制：苏州热工讨论院有限公司上海锅炉厂神华国华电力讨论院神华国华太仓电厂江苏方天电力技术有限公司江苏电力建设第一工程公司 二 OO 年九月二十四日1 工程概况及特点1.1 工程概况神华国华太仓电厂#7 机组锅炉热段再热器管道右侧水压阀门前异种钢焊接接头 2009 年 9 月 21 日发现蒸汽泄漏，经过初步现场勘查，泄漏焊口标高为75.101m，具体位置为再热器热段出口连接管与水压堵阀对接焊缝阀门熔合线侧，焊口编号为＃9（焊口编号见图 1），水平焊口，焊缝裂纹长度为管 3/4 周长，----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑裂纹最大张开宽度 4～5mm；同时在#10 焊口也发现贯穿性裂纹；再热器热段出口连接管设计工况参数为温度 565℃、压力 5.17MPa。泄漏处再热器热段出口连接管（大小头）及阀门（DN700）直段管规格为 φ800×72.5㎜，热其中热段出口连接管材质为 SA335 P91；水压堵阀材质为 WC9。经电厂组织对裂纹产生原因初步分析认为异种钢焊接接头成分、组织、应力复杂，结构突变应力集中大，坡口未填满对强度的影响及焊接热处理工艺不合理等因素造成，决定采纳焊接修复的方式对#9、#10 裂纹焊口进行消缺，并同时对其余相同结构、材质存在相似安全隐患的#7 机组锅炉热段再热器管道右侧水压阀门后异种钢接头一只（焊口编号＃11）、热段再热器管道左侧水压阀门后异种钢接头各一只（焊口编号＃12），共计四只焊口进行焊接修复；并对热段再热器管道一个相同材质的三通进行扩大性预防检查。 图 1 再热器热段出口连接管焊口示意图1.2 工程特点异种钢接头修复接头管道一侧材质为 ASEM SA335P91，该钢种属于马氏体耐热钢，合金含量高、具有的一定的焊接冷裂纹倾向。另一侧为 WC9（相当2.25Cr-1Mo 钢），这类大厚壁为异型结构多次受热材料劣化，异种钢具有较高的裂纹倾向，因此必须实行科学合理的焊接及热处理工艺，选择合理的焊接材料，降低接头应力，提高接头塑性和韧性，防止接头再次开裂。为保证这种材料的焊接使用性能，焊接时需薄焊层、窄焊道，焊接及热处理工艺复杂、工...
