冲击钻机施工桩基VIP专享VIP免费

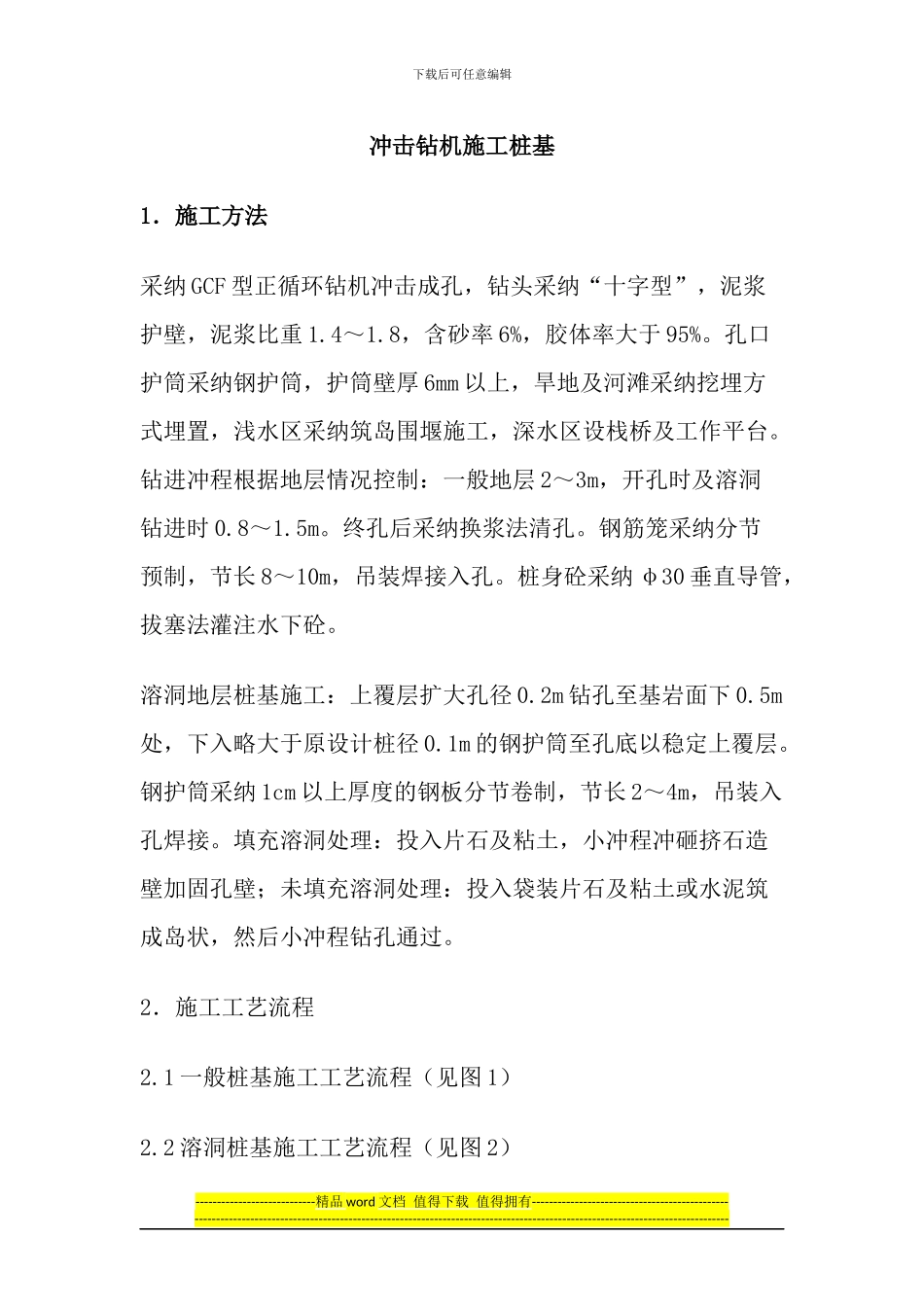

下载后可任意编辑冲击钻机施工桩基1．施工方法采纳 GCF 型正循环钻机冲击成孔，钻头采纳“十字型”，泥浆护壁，泥浆比重 1.4～1.8，含砂率 6%，胶体率大于 95%。孔口护筒采纳钢护筒，护筒壁厚 6mm 以上，旱地及河滩采纳挖埋方式埋置，浅水区采纳筑岛围堰施工，深水区设栈桥及工作平台。钻进冲程根据地层情况控制：一般地层 2～3m，开孔时及溶洞钻进时 0.8～1.5m。终孔后采纳换浆法清孔。钢筋笼采纳分节预制，节长 8～10m，吊装焊接入孔。桩身砼采纳 φ30 垂直导管，拔塞法灌注水下砼。溶洞地层桩基施工：上覆层扩大孔径 0.2m 钻孔至基岩面下 0.5m处，下入略大于原设计桩径 0.1m 的钢护筒至孔底以稳定上覆层。钢护筒采纳 1cm 以上厚度的钢板分节卷制，节长 2～4m，吊装入孔焊接。填充溶洞处理：投入片石及粘土，小冲程冲砸挤石造壁加固孔壁；未填充溶洞处理：投入袋装片石及粘土或水泥筑成岛状，然后小冲程钻孔通过。2．施工工艺流程2.1 一般桩基施工工艺流程（见图 1）2.2 溶洞桩基施工工艺流程（见图 2）----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3．劳动力组织及进度指标3.1 劳动力组织钻机工班：采纳三班八小时工作制；每班设班长 1 名，值班电工 1 名，汽车吊车司机 2 名，钻机司机 2 名/台，电焊工 1 名/台，勤杂工 1 名/台。灌砼工班：采纳三班八小时工作制，每班设班长 1 名，值班电工 1 名，电焊工 1 名，拌和司机 1 名，普工 10名。施工时根据桩身砼工程量大小安排班次并调节其他工序，同时兼职制作钢筋笼。3.2 进度指标一般地层日进尺 3～6m，溶洞地层日进尺 0.5～1.5m。4．施工机具4.1GCF 正循环钻机：根据工程量大小及工期要求安排，一般 2～4 台；4.2JDY350 强制式拌合机：2 台（其中 1 台备用）；4.3 低扬程泥浆泵，每台钻机配 1 台；4.416t 汽车吊：1 台；4.5 电焊机：每台钻机配 1 台；----------------------------精品 word 文档 值得下载 值得拥有------------------------------------------------------------------------------------------------------------------------------------------------------------------------...
