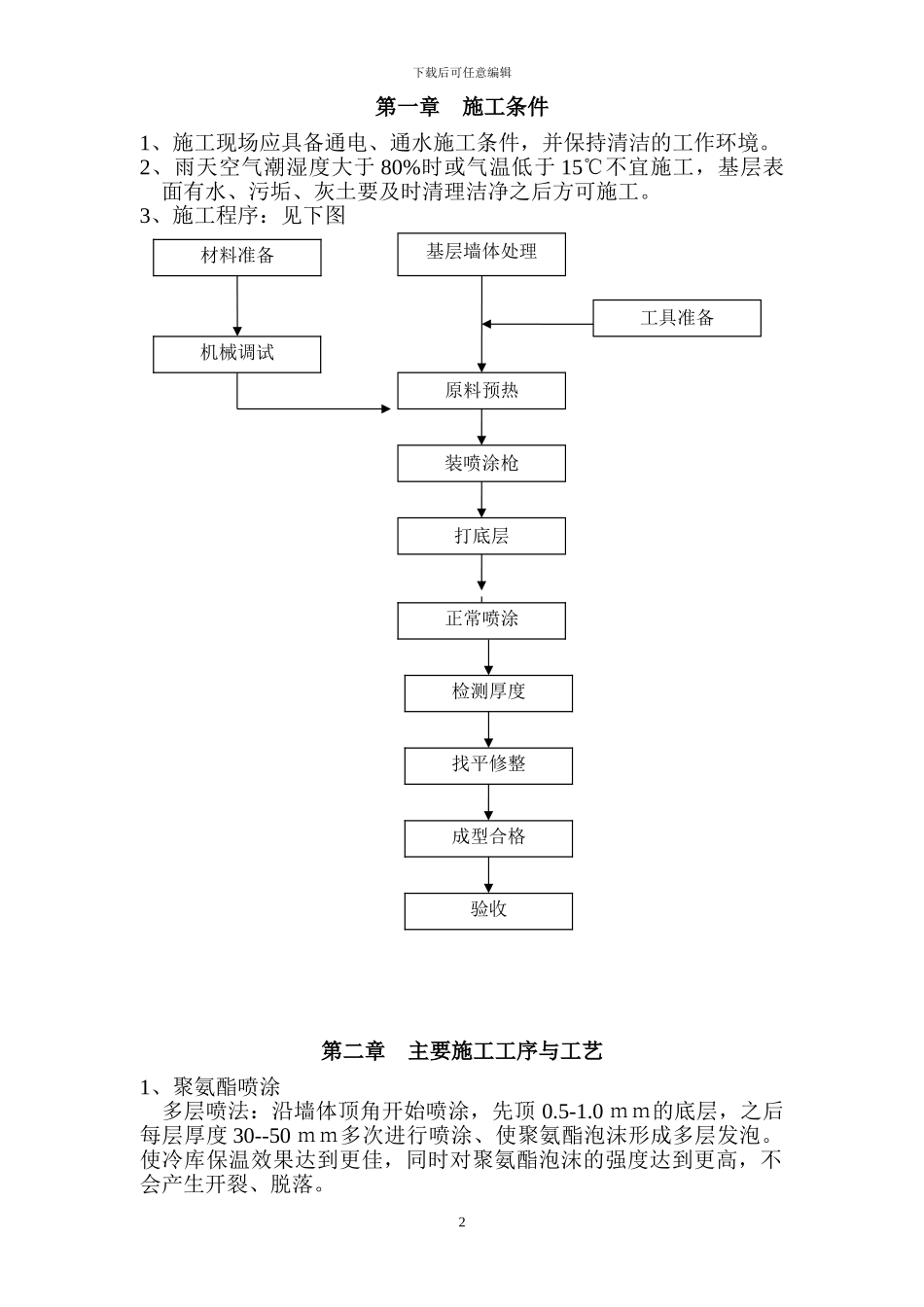

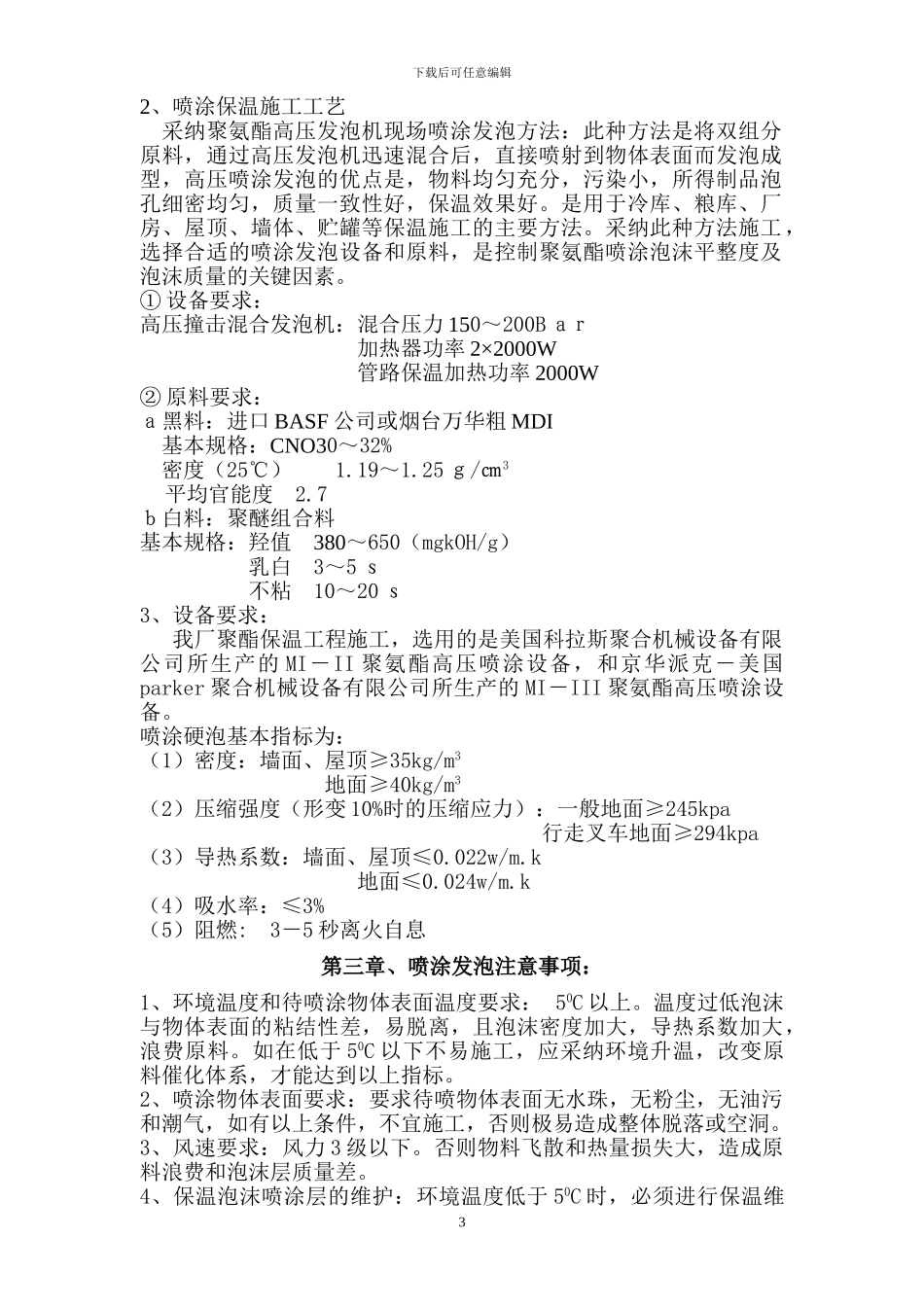

冷库硬泡聚氨酯现场喷涂施 工工艺北京华海聚能防水保温有限公司下载后可任意编辑第一章 施工条件1、施工现场应具备通电、通水施工条件，并保持清洁的工作环境。2、雨天空气潮湿度大于 80%时或气温低于 15℃不宜施工，基层表面有水、污垢、灰土要及时清理洁净之后方可施工。3、施工程序：见下图第二章 主要施工工序与工艺1、聚氨酯喷涂 多层喷法：沿墙体顶角开始喷涂，先顶 0.5-1.0 ｍｍ的底层，之后每层厚度 30--50 ｍｍ多次进行喷涂、使聚氨酯泡沫形成多层发泡。使冷库保温效果达到更佳，同时对聚氨酯泡沫的强度达到更高，不会产生开裂、脱落。工具准备原料预热装喷涂枪打底层基层墙体处理2材料准备机械调试成型合格找平修整验收检测厚度正常喷涂下载后可任意编辑2、喷涂保温施工工艺 采纳聚氨酯高压发泡机现场喷涂发泡方法：此种方法是将双组分原料，通过高压发泡机迅速混合后，直接喷射到物体表面而发泡成型，高压喷涂发泡的优点是，物料均匀充分，污染小，所得制品泡孔细密均匀，质量一致性好，保温效果好。是用于冷库、粮库、厂房、屋顶、墙体、贮罐等保温施工的主要方法。采纳此种方法施工，选择合适的喷涂发泡设备和原料，是控制聚氨酯喷涂泡沫平整度及泡沫质量的关键因素。① 设备要求：高压撞击混合发泡机：混合压力 150～200B ａｒ 加热器功率 2×2000W管路保温加热功率 2000W② 原料要求：ａ黑料：进口 BASF 公司或烟台万华粗 MDI 基本规格：CNO30～32% 密度（25℃） 1.19～1.25 ｇ/㎝3 平均官能度 2.7ｂ白料：聚醚组合料基本规格：羟值 380～650（mgkOH/g） 乳白 3～5 ｓ 不粘 10～20 ｓ3、设备要求：我厂聚酯保温工程施工，选用的是美国科拉斯聚合机械设备有限公司所生产的 MI－II 聚氨酯高压喷涂设备，和京华派克－美国parker 聚合机械设备有限公司所生产的 MI－III 聚氨酯高压喷涂设备。喷涂硬泡基本指标为：（1）密度：墙面、屋顶≥35kg/m3 地面≥40kg/m3（2）压缩强度（形变 10%时的压缩应力）：一般地面≥245kpa 行走叉车地面≥294kpa（3）导热系数：墙面、屋顶≤0.022w/m.k 地面≤0.024w/m.k（4）吸水率：≤3%（5）阻燃: 3－5 秒离火自息第三章、喷涂发泡注意事项：1、环境温度和待喷涂物体表面温度要求： 50C 以上。温度过低泡沫与物体表面的粘结性差，易脱离，且泡沫密度加大，导热系数加大，浪费原料。如在低于 50C 以下不易施工，应采纳环境升温，改变原料催化体系，才能...
