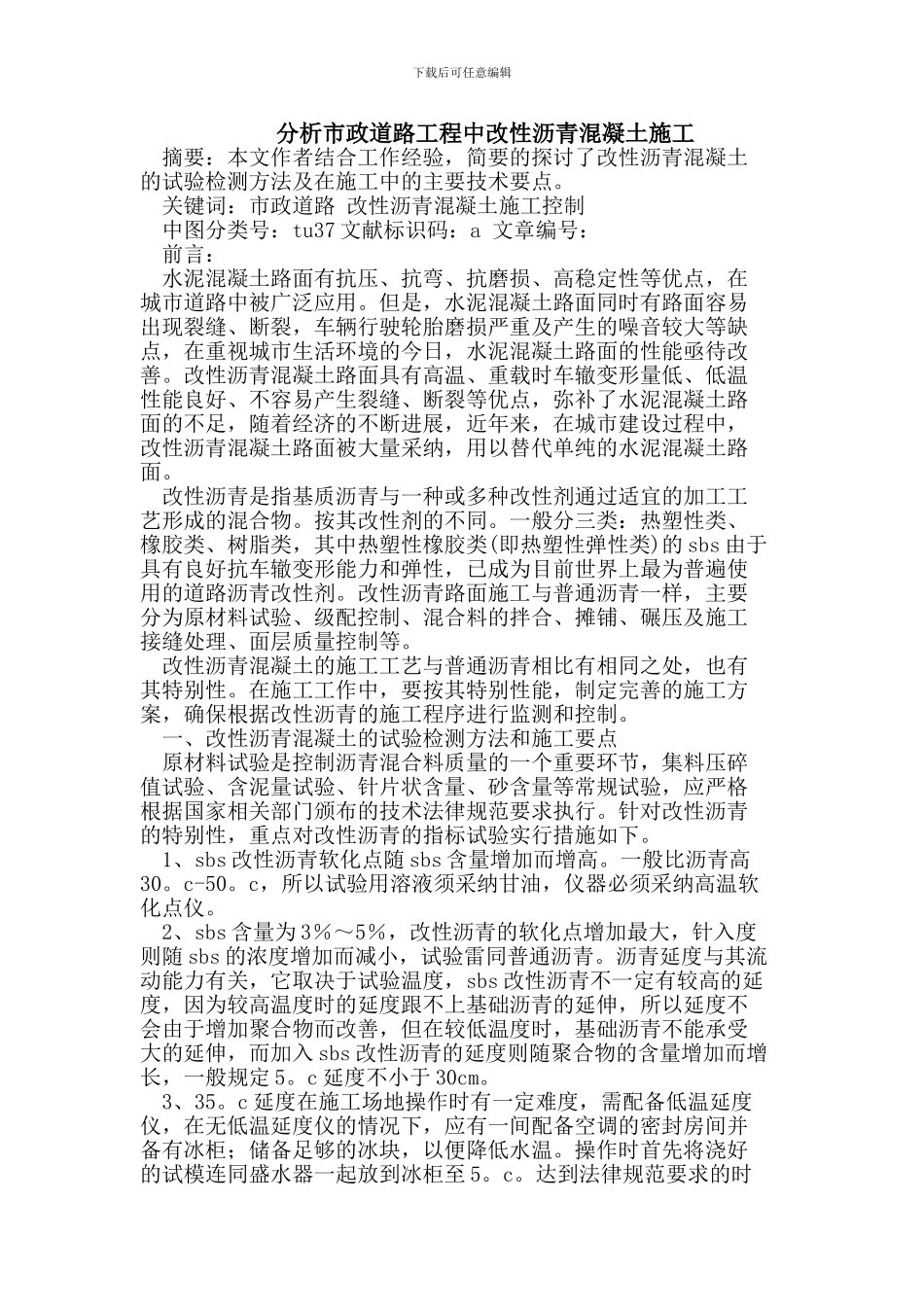

下载后可任意编辑分析市政道路工程中改性沥青混凝土施工摘要：本文作者结合工作经验，简要的探讨了改性沥青混凝土的试验检测方法及在施工中的主要技术要点。关键词：市政道路 改性沥青混凝土施工控制中图分类号：tu37 文献标识码：a 文章编号：前言：水泥混凝土路面有抗压、抗弯、抗磨损、高稳定性等优点，在城市道路中被广泛应用。但是，水泥混凝土路面同时有路面容易出现裂缝、断裂，车辆行驶轮胎磨损严重及产生的噪音较大等缺点，在重视城市生活环境的今日，水泥混凝土路面的性能亟待改善。改性沥青混凝土路面具有高温、重载时车辙变形量低、低温性能良好、不容易产生裂缝、断裂等优点，弥补了水泥混凝土路面的不足，随着经济的不断进展，近年来，在城市建设过程中，改性沥青混凝土路面被大量采纳，用以替代单纯的水泥混凝土路面。改性沥青是指基质沥青与一种或多种改性剂通过适宜的加工工艺形成的混合物。按其改性剂的不同。一般分三类：热塑性类、橡胶类、树脂类，其中热塑性橡胶类(即热塑性弹性类)的 sbs 由于具有良好抗车辙变形能力和弹性，已成为目前世界上最为普遍使用的道路沥青改性剂。改性沥青路面施工与普通沥青一样，主要分为原材料试验、级配控制、混合料的拌合、摊铺、碾压及施工接缝处理、面层质量控制等。改性沥青混凝土的施工工艺与普通沥青相比有相同之处，也有其特别性。在施工工作中，要按其特别性能，制定完善的施工方案，确保根据改性沥青的施工程序进行监测和控制。一、改性沥青混凝土的试验检测方法和施工要点原材料试验是控制沥青混合料质量的一个重要环节，集料压碎值试验、含泥量试验、针片状含量、砂含量等常规试验，应严格根据国家相关部门颁布的技术法律规范要求执行。针对改性沥青的特别性，重点对改性沥青的指标试验实行措施如下。1、sbs 改性沥青软化点随 sbs 含量增加而增高。一般比沥青高30。c-50。c，所以试验用溶液须采纳甘油，仪器必须采纳高温软化点仪。2、sbs 含量为 3％～5％，改性沥青的软化点增加最大，针入度则随 sbs 的浓度增加而减小，试验雷同普通沥青。沥青延度与其流动能力有关，它取决于试验温度，sbs 改性沥青不一定有较高的延度，因为较高温度时的延度跟不上基础沥青的延伸，所以延度不会由于增加聚合物而改善，但在较低温度时，基础沥青不能承受大的延伸，而加入 sbs 改性沥青的延度则随聚合物的含量增加而增长，一般规定 5。c 延度不小于 30cm。3、35。c 延度在施工场...
