分段绝缘器更换施工方案VIP免费

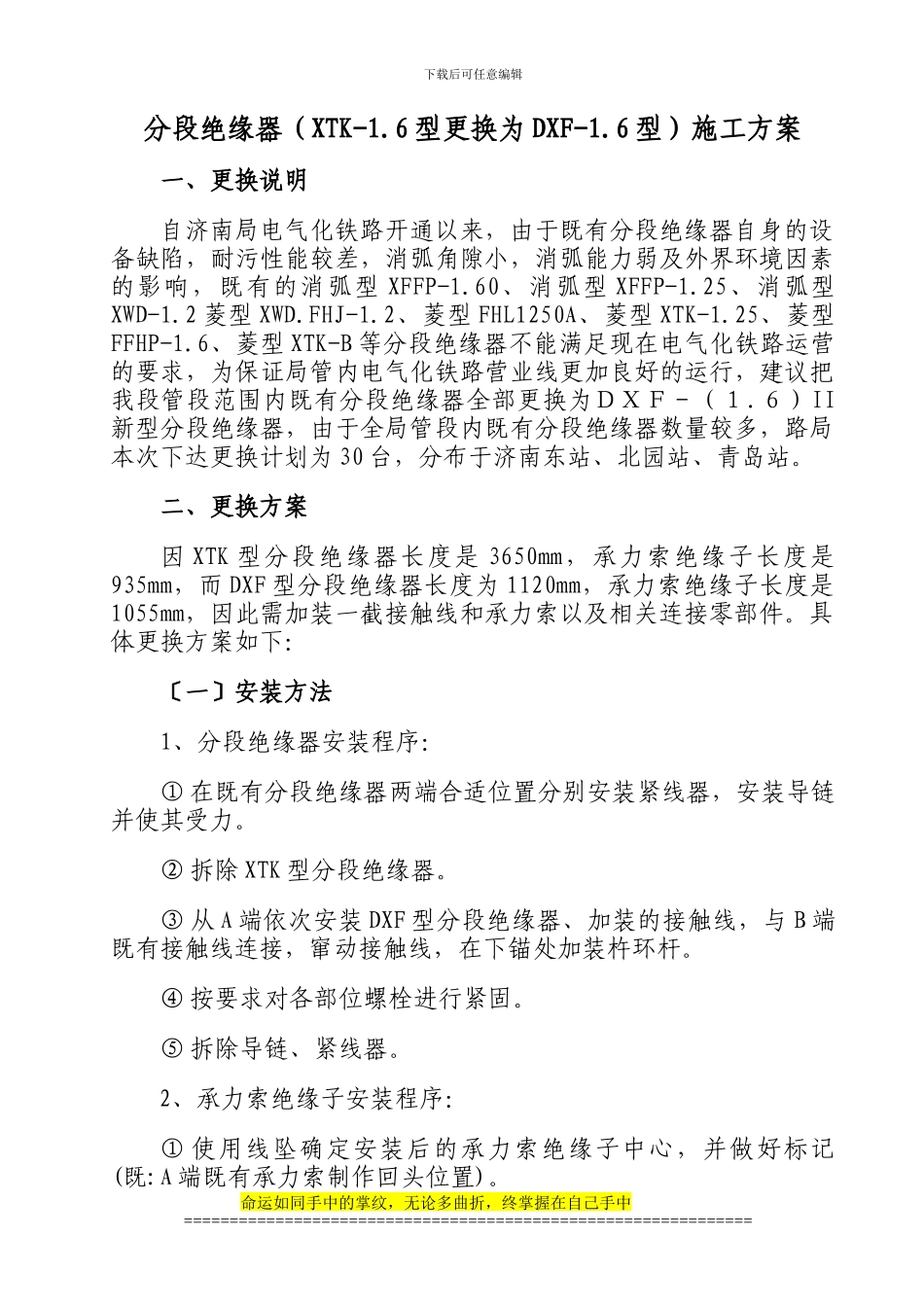

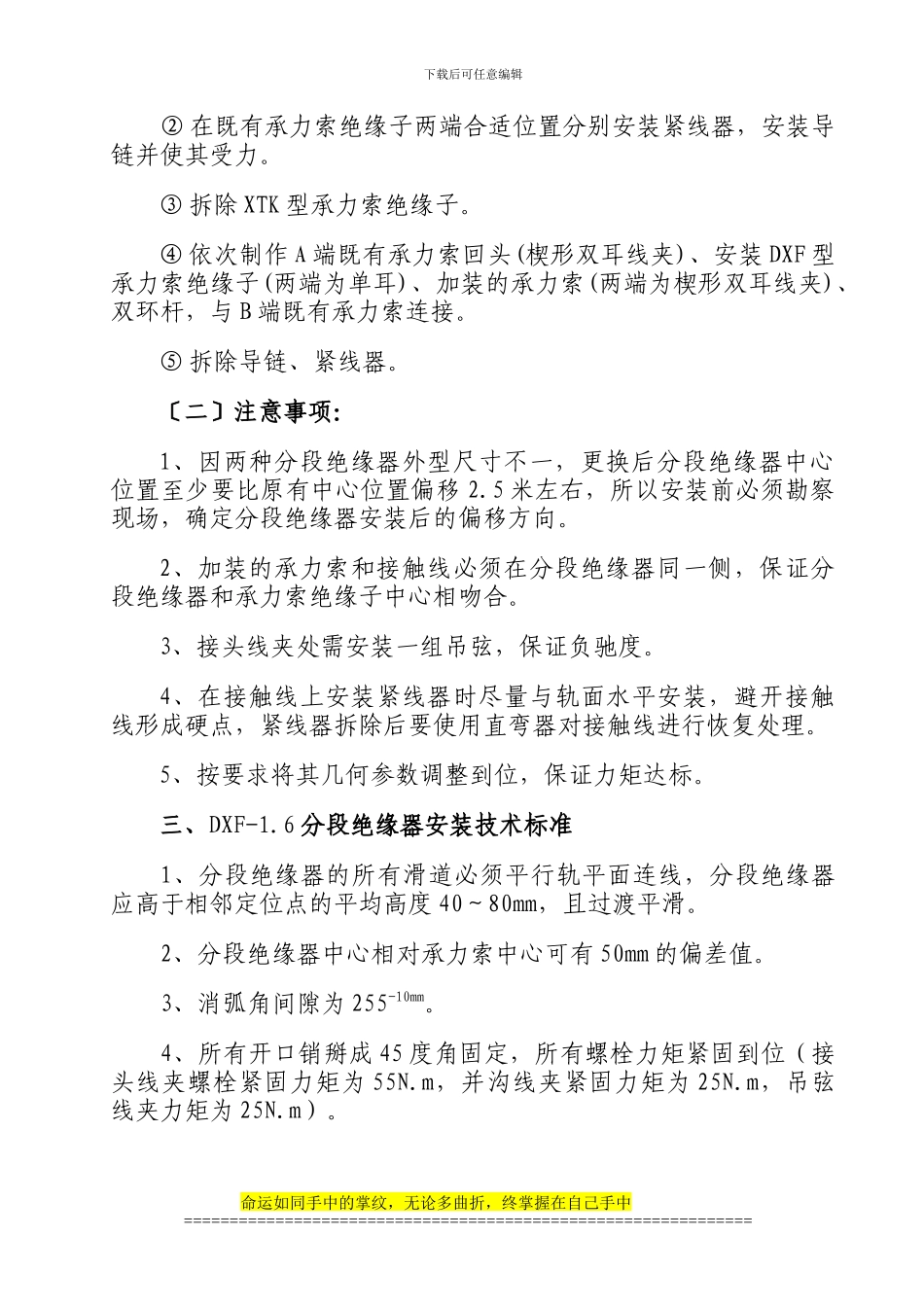

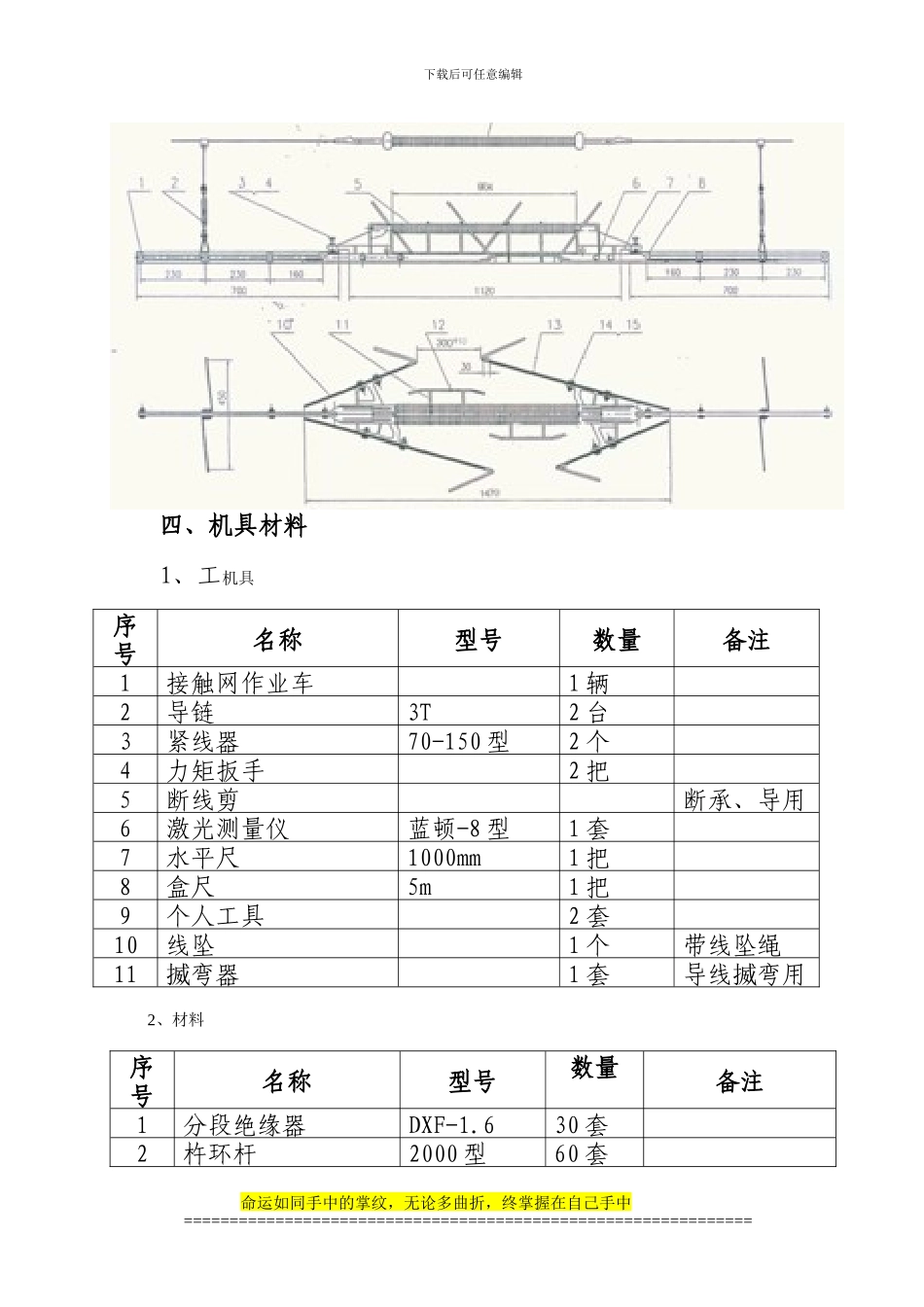

下载后可任意编辑分段绝缘器（XTK-1.6 型更换为 DXF-1.6 型）施工方案一、更换说明自济南局电气化铁路开通以来，由于既有分段绝缘器自身的设备缺陷，耐污性能较差，消弧角隙小，消弧能力弱及外界环境因素的影响，既有的消弧型 XFFP-1.60、消弧型 XFFP-1.25、消弧型XWD-1.2 菱型 XWD.FHJ-1.2、菱型 FHL1250A、菱型 XTK-1.25、菱型FFHP-1.6、菱型 XTK-B 等分段绝缘器不能满足现在电气化铁路运营的要求，为保证局管内电气化铁路营业线更加良好的运行，建议把我段管段范围内既有分段绝缘器全部更换为ＤＸＦ－（１.６）II新型分段绝缘器，由于全局管段内既有分段绝缘器数量较多，路局本次下达更换计划为 30 台，分布于济南东站、北园站、青岛站。二、更换方案因 XTK 型分段绝缘器长度是 3650mm，承力索绝缘子长度是935mm，而 DXF 型分段绝缘器长度为 1120mm，承力索绝缘子长度是1055mm，因此需加装一截接触线和承力索以及相关连接零部件。具体更换方案如下：〔一〕安装方法1、分段绝缘器安装程序：① 在既有分段绝缘器两端合适位置分别安装紧线器，安装导链并使其受力。② 拆除 XTK 型分段绝缘器。③ 从 A 端依次安装 DXF 型分段绝缘器、加装的接触线，与 B 端既有接触线连接，窜动接触线，在下锚处加装杵环杆。④ 按要求对各部位螺栓进行紧固。⑤ 拆除导链、紧线器。2、承力索绝缘子安装程序：① 使用线坠确定安装后的承力索绝缘子中心，并做好标记(既:A 端既有承力索制作回头位置)。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑② 在既有承力索绝缘子两端合适位置分别安装紧线器，安装导链并使其受力。③ 拆除 XTK 型承力索绝缘子。④ 依次制作 A 端既有承力索回头(楔形双耳线夹)、安装 DXF 型承力索绝缘子(两端为单耳)、加装的承力索(两端为楔形双耳线夹)、双环杆，与 B 端既有承力索连接。⑤ 拆除导链、紧线器。〔二〕注意事项：1、因两种分段绝缘器外型尺寸不一，更换后分段绝缘器中心位置至少要比原有中心位置偏移 2.5 米左右，所以安装前必须勘察现场，确定分段绝缘器安装后的偏移方向。2、加装的承力索和接触线必须在分段绝缘器同一侧，保证分段绝缘器和承力索绝缘子中心相吻合。3、接头线夹处需安装一组吊弦，保证负驰度。4、在接触线上安装紧线器时尽量与轨面水平安装，避开接触线形成硬点，紧线器拆...
