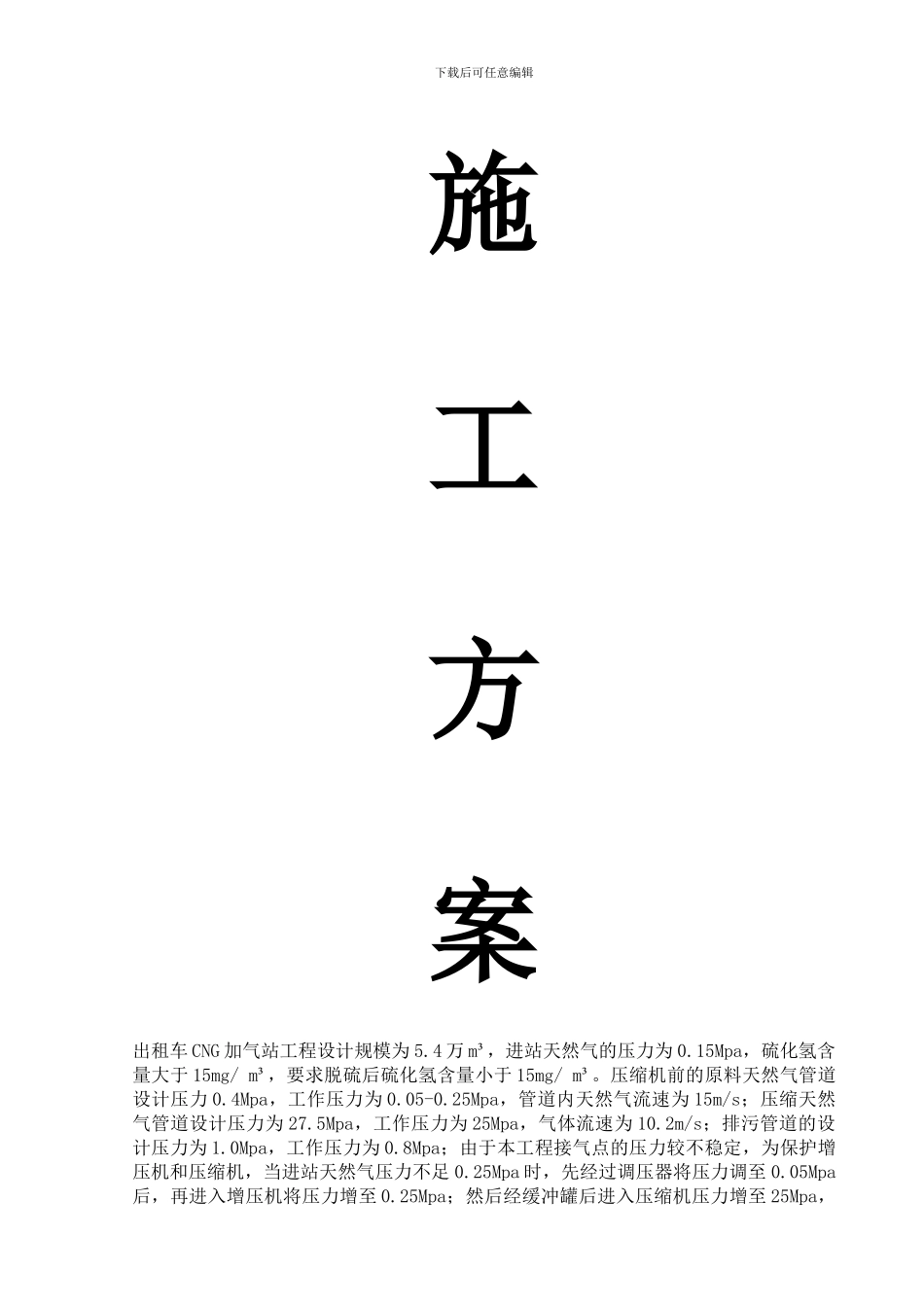

下载后可任意编辑施工方案出租车 CNG 加气站工程设计规模为 5.4 万 m³，进站天然气的压力为 0.15Mpa，硫化氢含量大于 15mg/ m³，要求脱硫后硫化氢含量小于 15mg/ m³。压缩机前的原料天然气管道设计压力 0.4Mpa，工作压力为 0.05-0.25Mpa，管道内天然气流速为 15m/s；压缩天然气管道设计压力为 27.5Mpa，工作压力为 25Mpa，气体流速为 10.2m/s；排污管道的设计压力为 1.0Mpa，工作压力为 0.8Mpa；由于本工程接气点的压力较不稳定，为保护增压机和压缩机，当进站天然气压力不足 0.25Mpa 时，先经过调压器将压力调至 0.05Mpa后，再进入增压机将压力增至 0.25Mpa；然后经缓冲罐后进入压缩机压力增至 25Mpa，下载后可任意编辑当进气压力可以稳定在 0.25Mpa 时，则经净化后直接进入压缩机加压至 25Mpa。本工程主要实物量如下序号设备及材料名称单位数量备注1调压计量柜台12加湿器 φ1200个13脱硫塔 φ1400个24回收罐 φ1800个15缓冲罐 φ1500个26天然气增压机（2 台电机）台17天然气压缩机台48高压脱水装置台29充气控制盘台210在线水硫分析仪台111储气井单口井口412售气机台81320#无缝钢管 D25*3-D219*6m48014镀锌钢管 DN15-DN200m15015高压不锈钢无缝钢管 D10*2-D57*8m50016各类阀门套84一、编制依据《设计院提供的图纸、资料》《石油化工剧毒可燃介质管道工程施工及验收法律规范》 SH3501-2024《卡套式接头技术条件》GB3765-2024。《压缩机、风机、泵安装工程施工及验收法律规范》GB50275—98。《城镇燃气输配工程施工及验收法律规范》CJJ33-2024《汽车加油加气站设计与施工法律规范》GB50156—2024《城镇燃气设计法律规范》GB50028——93 《工业金属管道工程施工及验收法律规范》GB50235—97《现场设备工业管道焊接工程施工及验收法律规范》GB50236—98《石油化工剧毒，可燃介质管道工程施工及验收法律规范》SH3501—1997《埋地钢质管道石油沥青防腐层技术标准》SY/T0420—97《压缩机风机泵安装工程施工及验收法律规范》GB29—96《钢结构工程施工及验收法律规范》GB50250—50《电气装置安装工程电缆线路施工及验收法律规范》GB50168—92《电气装置安装工程接地装置施工及验收法律规范》GB50169—92《电气装置安装工程旋转电机施工及验收法律规范》GB50170—91《电气装置安装工程电气设备交接试验标准》GB50150—91《电气装置安装工程母线装置施工及验收法律规范》GBJ149—90下载后可任意编辑《电气装置安装工...
