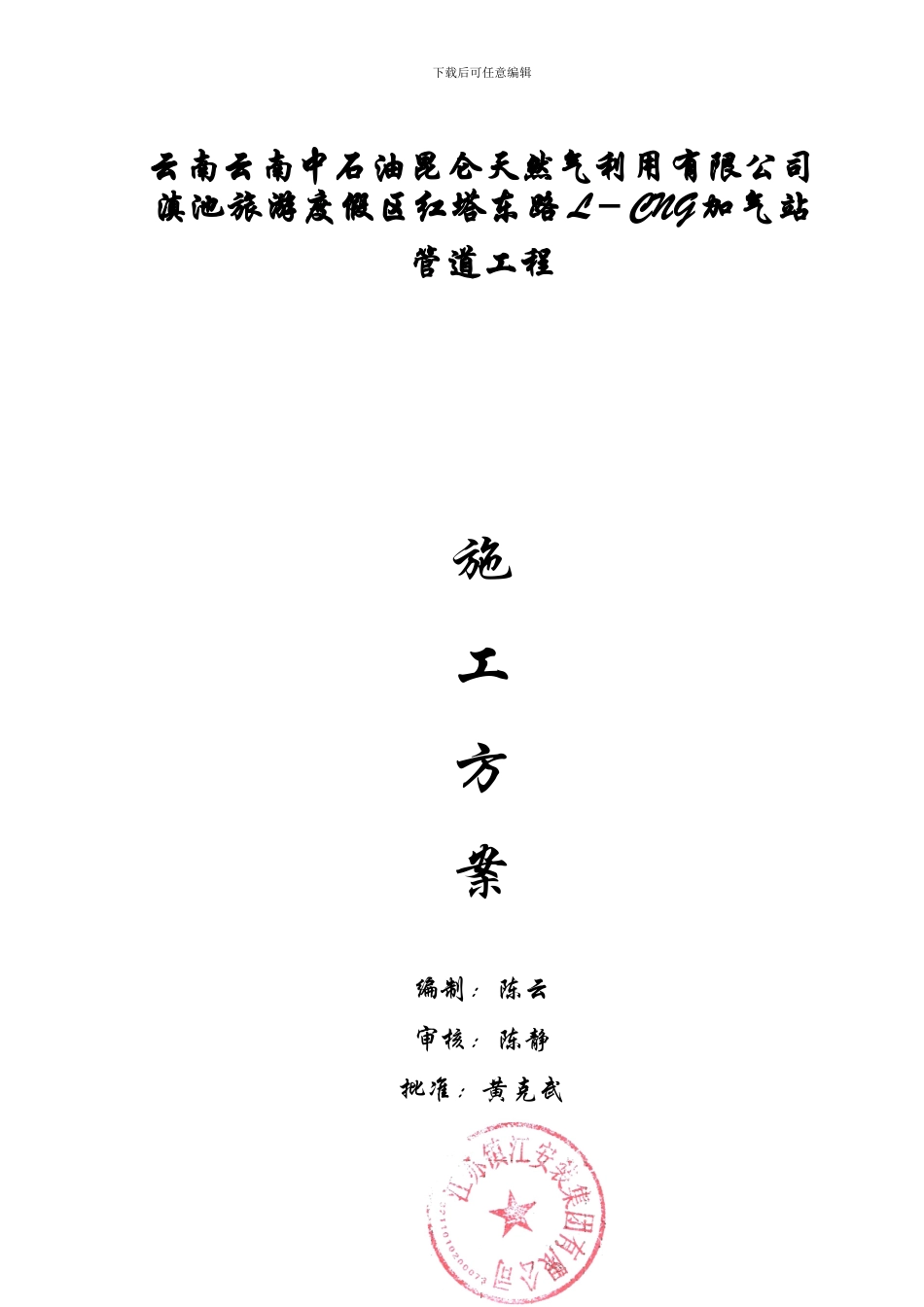

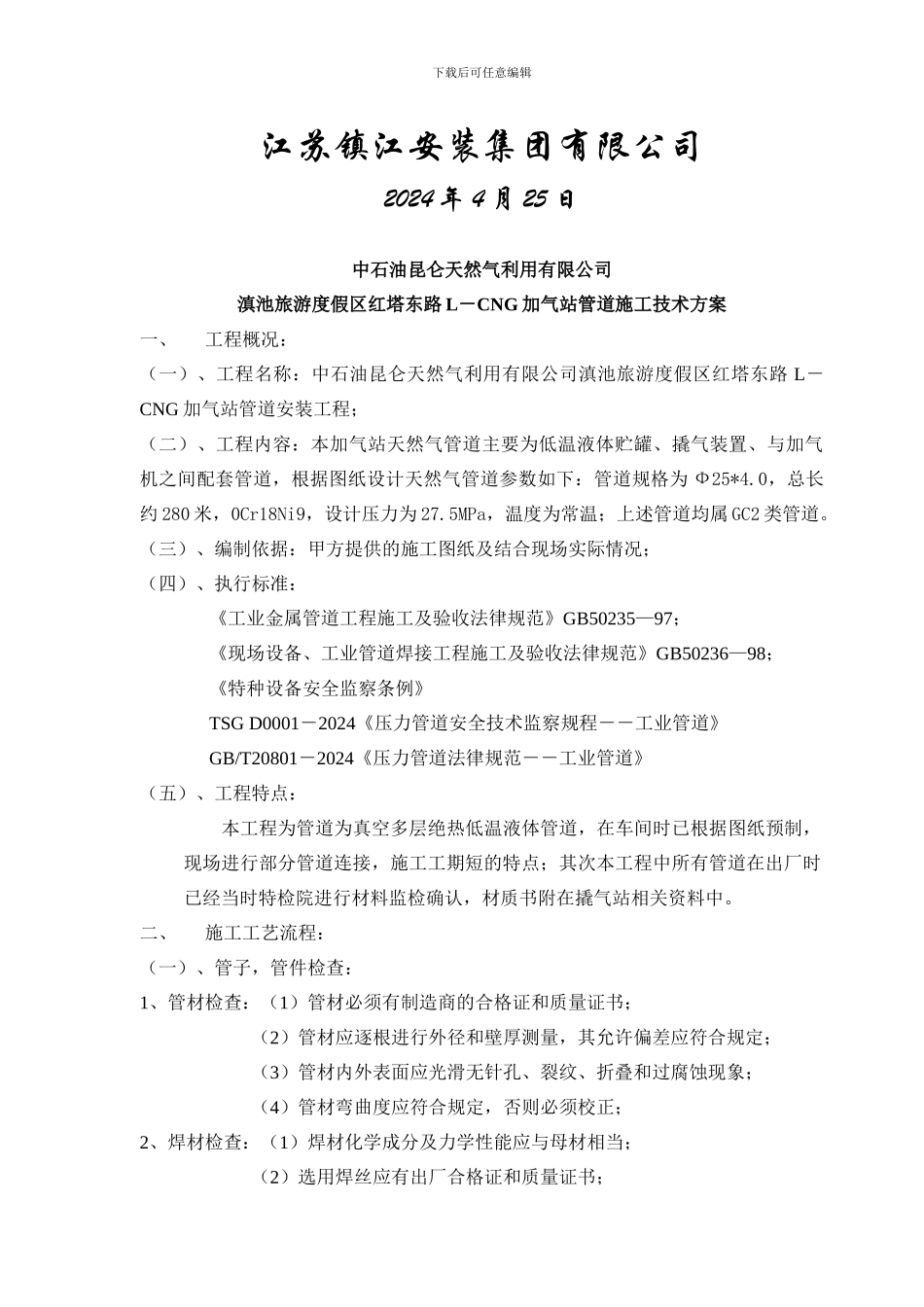

下载后可任意编辑云南云南中石油昆仑天然气利用有限公司滇池旅游度假区红塔东路 L－CNG 加气站管道工程施工方案编制：陈云审核：陈静批准：黄克武下载后可任意编辑江苏镇江安装集团有限公司2024 年 4 月 25 日中石油昆仑天然气利用有限公司滇池旅游度假区红塔东路 L－CNG 加气站管道施工技术方案一、工程概况：（一）、工程名称：中石油昆仑天然气利用有限公司滇池旅游度假区红塔东路 L－CNG 加气站管道安装工程；（二）、工程内容：本加气站天然气管道主要为低温液体贮罐、撬气装置、与加气机之间配套管道，根据图纸设计天然气管道参数如下：管道规格为 Ф25*4.0，总长约 280 米，0Cr18Ni9，设计压力为 27.5MPa，温度为常温；上述管道均属 GC2 类管道。（三）、编制依据：甲方提供的施工图纸及结合现场实际情况；（四）、执行标准：《工业金属管道工程施工及验收法律规范》GB50235—97；《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—98；《特种设备安全监察条例》TSG D0001－2024《压力管道安全技术监察规程－－工业管道》GB/T20801－2024《压力管道法律规范－－工业管道》（五）、工程特点：本工程为管道为真空多层绝热低温液体管道，在车间时已根据图纸预制，现场进行部分管道连接，施工工期短的特点；其次本工程中所有管道在出厂时已经当时特检院进行材料监检确认，材质书附在撬气站相关资料中。二、施工工艺流程：（一）、管子，管件检查：1、管材检查：（1）管材必须有制造商的合格证和质量证书；（2）管材应逐根进行外径和壁厚测量，其允许偏差应符合规定；（3）管材内外表面应光滑无针孔、裂纹、折叠和过腐蚀现象；（4）管材弯曲度应符合规定，否则必须校正；2、焊材检查：（1）焊材化学成分及力学性能应与母材相当；（2）选用焊丝应有出厂合格证和质量证书；下载后可任意编辑3、管件检查：（1）所有管件必须有制造商的合格证和质量证书；（2）所有管件必须核对其材质、规格和型号；（3）所有管材内外表面应光滑无针孔、裂纹和过腐蚀现象；（4）阀门应按要求进行强度和严密性试验；（二）、管道施工：1、架空管支架制作安装：按现场实际情况及甲方要求合理布置制作支架，调整其标高；2、管子切割及坡口加工：（1）、管子堆放应有专用场地，并保持清洁；（2）、管材切割应有专用工具（氧乙炔切割）；（3）、切割完后应清理切割口毛刺，溶渣及氧化物处理；（4）、切口平面最大倾斜偏差不应超过有关规定；（5...
