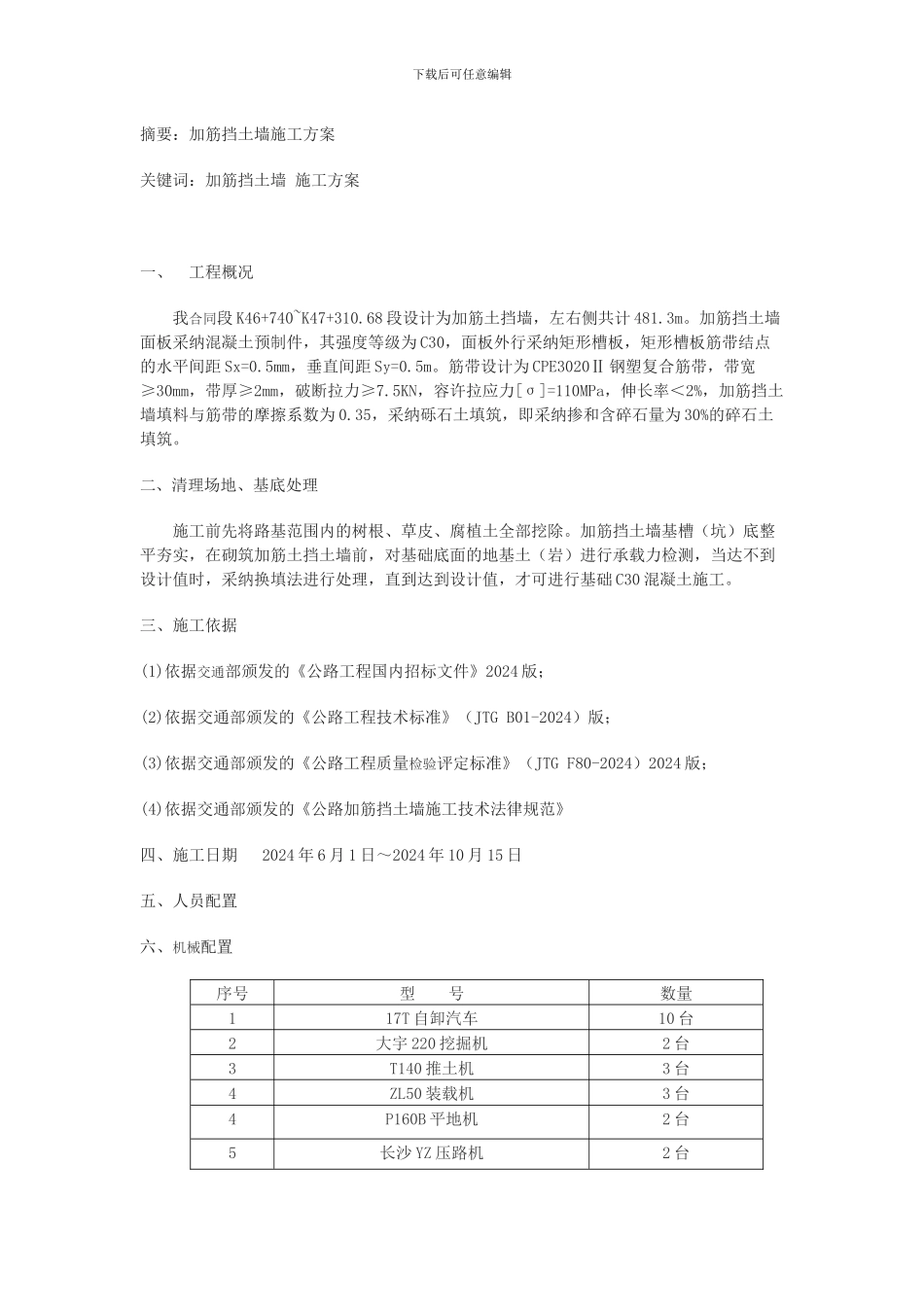

下载后可任意编辑摘要：加筋挡土墙施工方案 关键词：加筋挡土墙 施工方案 一、 工程概况我合同段 K46+740~K47+310.68 段设计为加筋土挡墙，左右侧共计 481.3m。加筋挡土墙面板采纳混凝土预制件，其强度等级为 C30，面板外行采纳矩形槽板，矩形槽板筋带结点的水平间距 Sx=0.5mm，垂直间距 Sy=0.5m。筋带设计为 CPE3020Ⅱ 钢塑复合筋带，带宽≥30mm，带厚≥2mm，破断拉力≥7.5KN，容许拉应力[σ]=110MPa，伸长率＜2%，加筋挡土墙填料与筋带的摩擦系数为 0.35，采纳砾石土填筑，即采纳掺和含碎石量为 30%的碎石土填筑。二、清理场地、基底处理施工前先将路基范围内的树根、草皮、腐植土全部挖除。加筋挡土墙基槽（坑）底整平夯实，在砌筑加筋土挡土墙前，对基础底面的地基土（岩）进行承载力检测，当达不到设计值时，采纳换填法进行处理，直到达到设计值，才可进行基础 C30 混凝土施工。三、施工依据(1)依据交通部颁发的《公路工程国内招标文件》2024 版；(2)依据交通部颁发的《公路工程技术标准》（JTG B01-2024）版；(3)依据交通部颁发的《公路工程质量检验评定标准》（JTG F80-2024）2024 版；(4)依据交通部颁发的《公路加筋挡土墙施工技术法律规范》四、施工日期 2024 年 6 月 1 日～2024 年 10 月 15 日 五、人员配置六、机械配置序号型 号数量117T 自卸汽车10 台2大宇 220 挖掘机2 台3T140 推土机3 台4ZL50 装载机3 台4P160B 平地机2 台5长沙 YZ 压路机2 台下载后可任意编辑6捷克 YL15 压路机2 台七、施工方法1、 基础处理加筋挡土墙基坑采纳换填石灰碎石土处理，对基础底面的地基进行承载力检测，承载力满足设计要求后，基础采纳现浇 C30 混凝土 50cm，强度达到设计要求后，方可砌筑墙面板。2、面板安装面板安装时，基础用低强度砂浆砌筑找平，同层相临面板水平误差控制在 8mm 以内，轴线偏差为每 20 延米不超过 10mm，面板缝宽 10mm，不得在未完成填土作业的面板上安装上一层面板，砌筑时不能用坚硬石子及铁片支垫，以免造成应力集中，损坏面板。每一层安装时用垂球、挂线核对，每三层面板安装完毕及时测量标高和轴线，水平、垂直误差及时逐层调整，不得将误差积累后再进行调整。3、筋带铺设筋带从面板预留孔中穿过，折回另一端对齐，严禁筋带在孔上绕成死结，筋带成扇行辐射在压实整平的填料上，不能重叠不得卷曲或折曲，不得与硬质棱角直接接触，在拐角处和曲线处布筋方向与墙...
