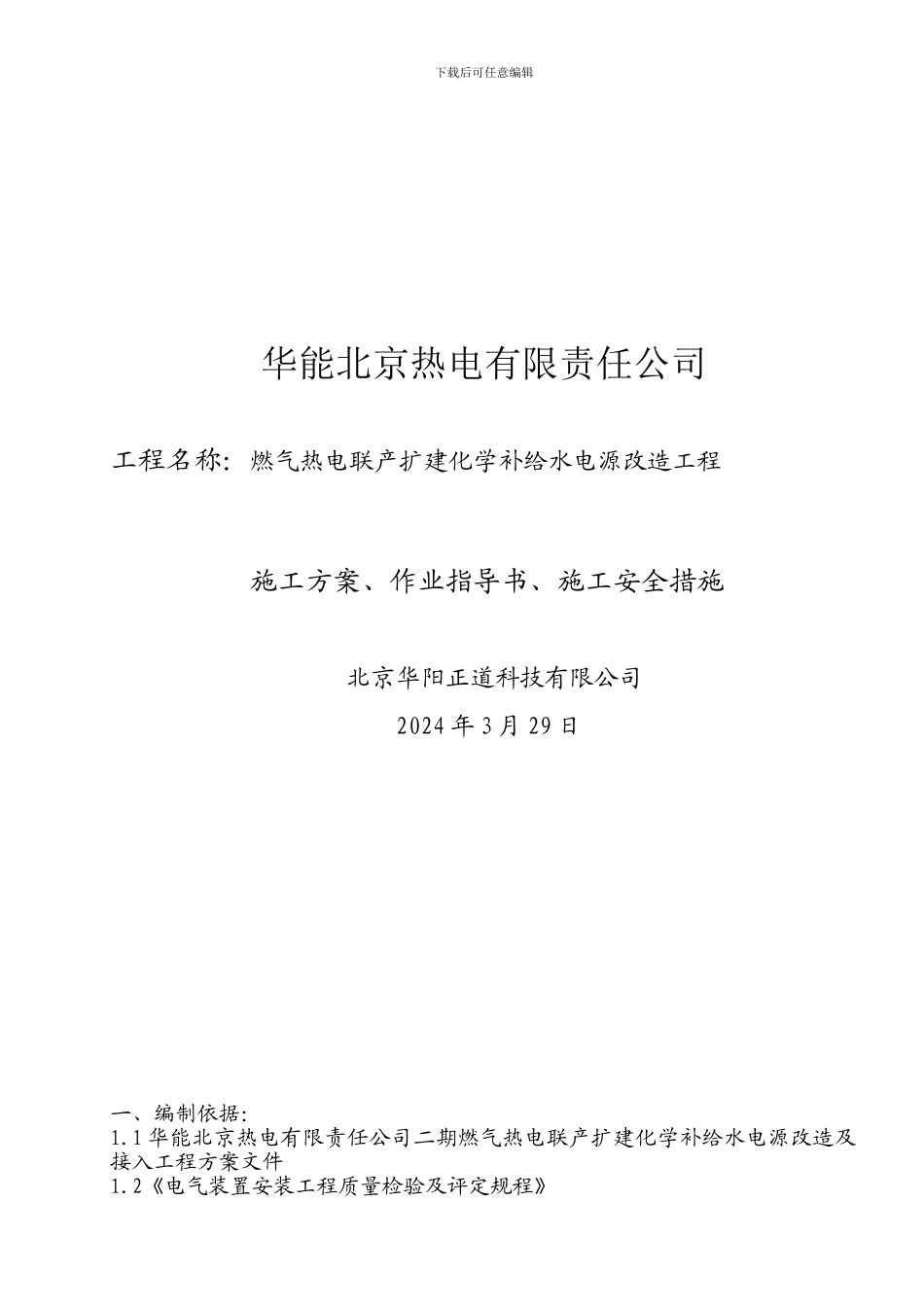

下载后可任意编辑华能北京热电有限责任公司工程名称：燃气热电联产扩建化学补给水电源改造工程 施工方案、作业指导书、施工安全措施 北京华阳正道科技有限公司 2024 年 3 月 29 日一、编制依据：1.1 华能北京热电有限责任公司二期燃气热电联产扩建化学补给水电源改造及接入工程方案文件1.2《电气装置安装工程质量检验及评定规程》下载后可任意编辑1.3《电力建设施工及验收技术法律规范》1.4《电力建设文明施工考核标准》1.5《电力建设安全健康与环境管理工作规定》国电电源[2024]49 号1.6《电气装置安装工程电气设备交接试验标准》二、工程概况：2.1 工程简况2.1.1 工程项目名称：燃气热电联产扩建化学补给水电源改造工程2.1.2 工程项目地址：北京市朝阳区高碑店路南2.1.3 工程量范围及内容：拆除原开关柜内电气设备 10 套（包括原柜内一次和二次回路配线）、安装负荷开关 10 套、安装其控制装置及设备接线 10 套、制作安装控制板底板 10 套、开关柜内动力一次回路接线和二次回路接线及校验10 套、开关柜内电气设备的电气试验 10 套（包括开关、电流互感器等）、综合保护装置定值校验 10 套、化学补给水电源系统带电试运 10 套等。三、施工组织3.1.1 在现场项目经理部的领导下，组织相应的电气安装班组，根据现场实际施工进度合理调配人力、物力，保证施工进度；保证该项工程的质量及相应的人员及设备安全。3.1.2 设备安装工程流程：1/电气安装专业施工流程：拆除低压配电柜内原有电气设备及设备接线——清理柜内杂物及清洁柜体——安装低压配电柜内新的电气设备（包括负荷开关、熔断器、电流互感器等）——安装综合保护装置及设备接线——制作安装控制板底板 10 套——根据设计图纸进行新装电气设备的动力一次回路接线和二次接线——查验新接一次和二次回路的正确性2/电气设备试验调试及试运流程：低压配电柜内所有电气设备调试试验——低压配电柜一次和二次回路调试试验——确认设备标识——电气设备及系统带电试运——提供有关竣工验收资料——竣工四、主要工机具、材料配置：4.1.1 主要工器具配备 序号种类（名称）型号数量器具状况备注1电气设备试验仪器1 套良好2绝缘摇表 2500V1 台良好3绝缘摇表 500V1 台良好4万用表DT99771 块良好4.1.2 主要电工工具： 活扳手 8″10″12″ 各 2 把 套筒扳手 1 套锯弓 1 把 220V 线轴 1 个 电工工具 4 套 剥线钳 2 个下载后可任意编辑 直梯...
