化学锚栓施工工艺及要求VIP免费

化学锚栓施工工艺及要求_第1页
1/4
化学锚栓施工工艺及要求_第2页
2/4
化学锚栓施工工艺及要求_第3页
3/4

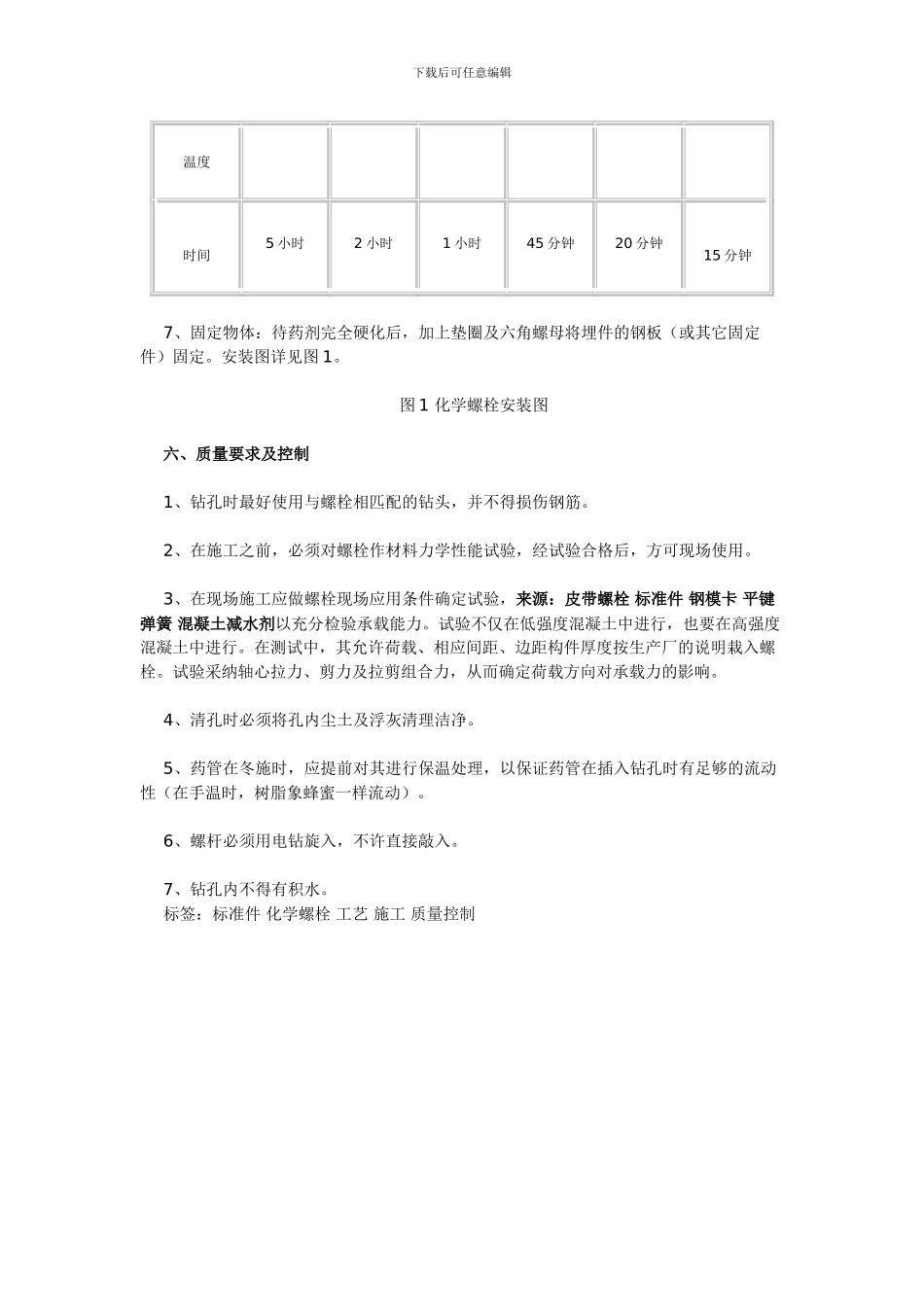

下载后可任意编辑标准件-化学螺栓工艺、施工及质量控制 (2024/06/10 16:57)工艺原理:通过合成树脂砂浆粘合螺杆和孔壁,使螺杆、锚固基础与被锚固对象形成一个整体,从而达到固定构件或提高构件承载力的效果。五、施工程序及方法:施工程序:钻孔 清孔 置入药剂管 钻入螺栓 凝胶过程 硬化过程 固定物体1、钻孔:先根据设计要求,按图纸间距、边距定好位置,在基层上钻孔,孔径、孔深应满足厂家提供的技术参数。若厂家未提供参数,对于不同螺栓型号,钻孔直径和锚固厚度数据详见表 1。表 1 化学螺栓安装的技术参数化学螺栓规格(mm)化学胶管型号钻孔直径 d(mm)钻孔深度 h(mm)最大锚固厚度t(mm)8*110810801310*1301012902012*16012141102514*180141612530下载后可任意编辑16*19016181253518*23018221504520*26020251705522*28022261906524*30024282108030*38030352801102、清孔:用空气压力吹管将孔内浮灰及尘土清除,保持孔内清洁。3、置入药剂管:将药剂管插入洁净的孔中,插入时树脂在手温条件下能象蜂蜜一样流动时,方可使用胶管。4、钻入螺栓:用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻,钻速为 750 转/分。带动螺栓旋转搅拌,将螺栓匀速推动至孔底,药剂管将破裂,树脂、固化剂和石英颗粒混合,并填充螺栓与孔壁之间的空隙,时间为 10 秒左右。5、凝胶过程:充分发生化学反应,承载前不要晃动杆体。6、硬化过程:取下安装工具等待药剂硬化,使化学反应时间达到表 2 要求。表 2 固化时间表-5-0℃0-5℃5-10℃10-20℃20-25℃25-30℃下载后可任意编辑温度时间5 小时2 小时1 小时45 分钟20 分钟15 分钟7、固定物体:待药剂完全硬化后,加上垫圈及六角螺母将埋件的钢板(或其它固定件)固定。安装图详见图 1。图 1 化学螺栓安装图 六、质量要求及控制1、钻孔时最好使用与螺栓相匹配的钻头,并不得损伤钢筋。2、在施工之前,必须对螺栓作材料力学性能试验,经试验合格后,方可现场使用。3、在现场施工应做螺栓现场应用条件确定试验,来源:皮带螺栓 标准件 钢模卡 平键 弹簧 混凝土减水剂以充分检验承载能力。试验不仅在低强度混凝土中进行,也要在高强度混凝土中进行。在测试中,其允许荷载、相应间距、边距构件厚度按生产厂的说明栽入螺栓。试验采纳轴心拉力、剪力及拉剪组合力,从而确定荷载方向对承载力的影响。4、清孔时必须将孔内尘土及浮灰清理洁净。5、药管在冬施时,应提前对其...
