北京某教学楼施工组织设计VIP免费

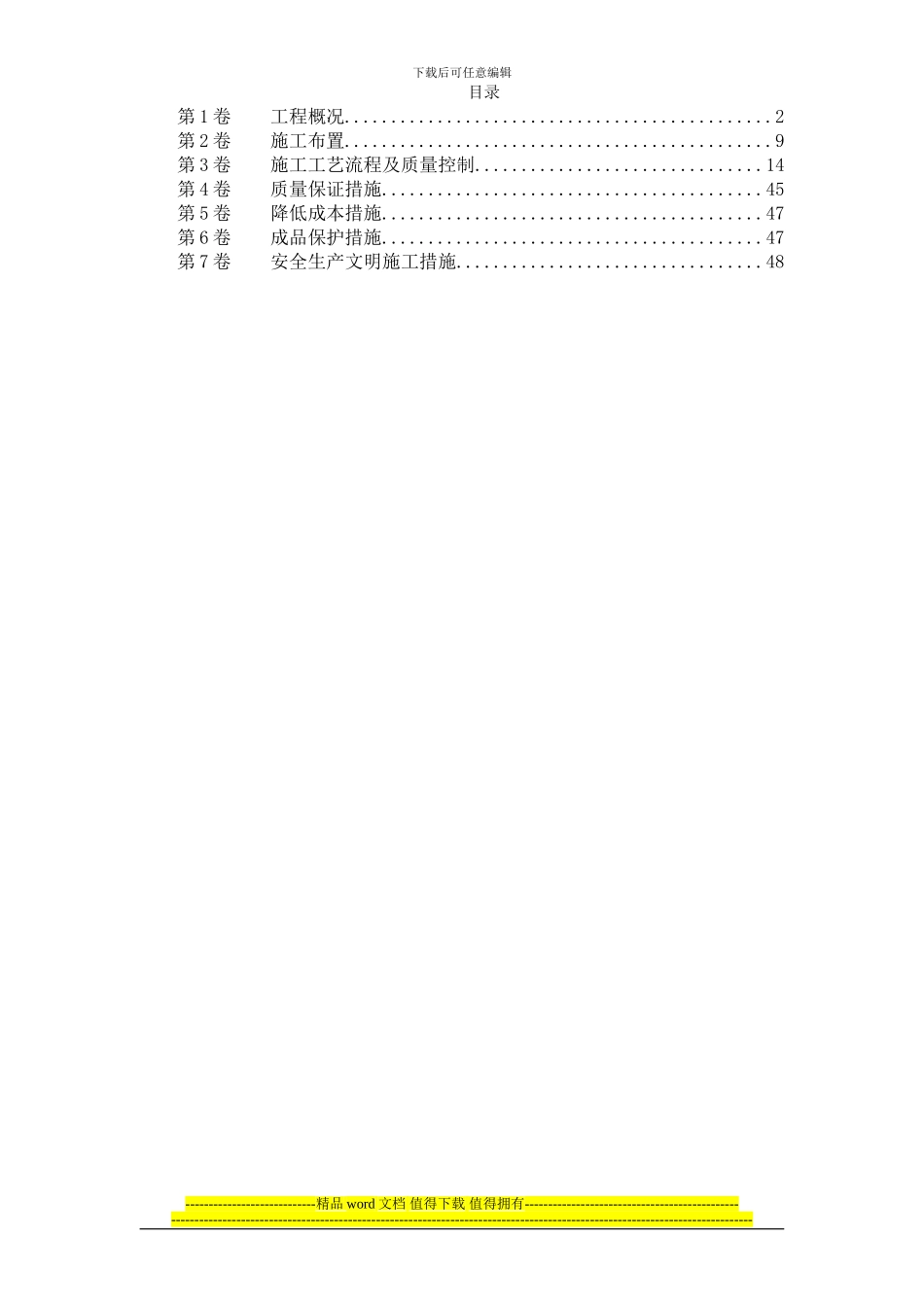

下载后可任意编辑目录第 1 卷工程概况..............................................2第 2 卷施工布置..............................................9第 3 卷施工工艺流程及质量控制...............................14第 4 卷质量保证措施.........................................45第 5 卷降低成本措施.........................................47第 6 卷成品保护措施.........................................47第 7 卷安全生产文明施工措施.................................48----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑工程概况1 工程简介： 北京某教学楼位于某院内，总建筑面积 11296.72 平方米，建筑高度为 22.65 米，地下一层为人防和设备房，地上六层为教室，设计单位为中旭建筑设计事务所，安装总造价为 359.6 万元。 2 主要工程内容(给排水、雨水、消火栓给水系统；采暖、通风系统；强、弱电系统；火灾自动报警系统；防雷接地)给排水、雨水、消火栓给水系统给水：由院内给水管网上引两根 DN150 的管道经水表井后形成环状，以满足消防灭火时双向供水的要求。室内给水系统竖向分为二个区：四至六层为高区，由变频调速供水设备供水；地下一层至三层为低区，由室外管网直接供水。排水：一层及一层以上污、废水采纳重力自流排水，地下室排入排水泵坑，再由潜水泵提升排出。雨水：屋面雨水采纳外落水排水；室外地面雨水经雨水口及管道排入校内雨水管道。消火栓给水：室内消火栓给水平常压力由屋顶水箱维持，消防时由消火栓加压泵供水，消防泵由消火栓处的按钮直接启动，室外消防用水由室外给水管网上的室外消火栓供给。采暖、通风系统：采暖：热源来源于校内锅炉房，供回水温度为 95/70℃，采纳杌械循环双管下供下回同程系统，供暖干管部分敷设在半通行地沟内，部分走一层吊顶。散热器均采纳四柱 760型铸铁散热器，落地安装。通风：共有一个机械排风系统和一个机械排烟系统；P-１为排风系统，负责地下一层变配电室及水泵房排水；PY-1 为排烟系统，负责地下一层内走廊的排烟。强、弱电系统：电源及配电系统：电源由东院配电站引来三路低压电源，其中两路为照明用电，一路为动力...
