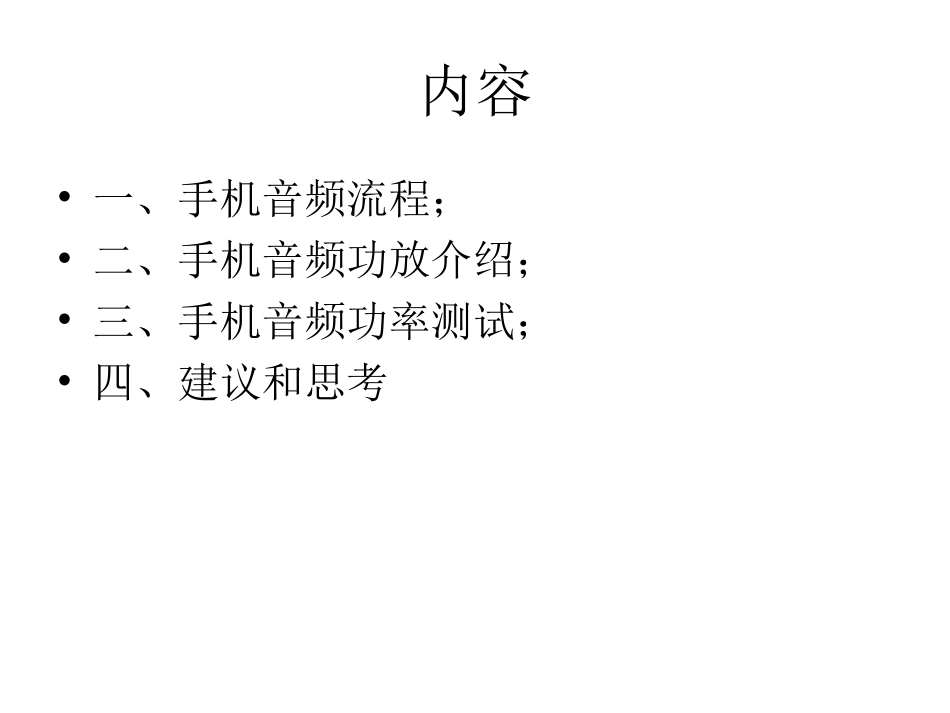

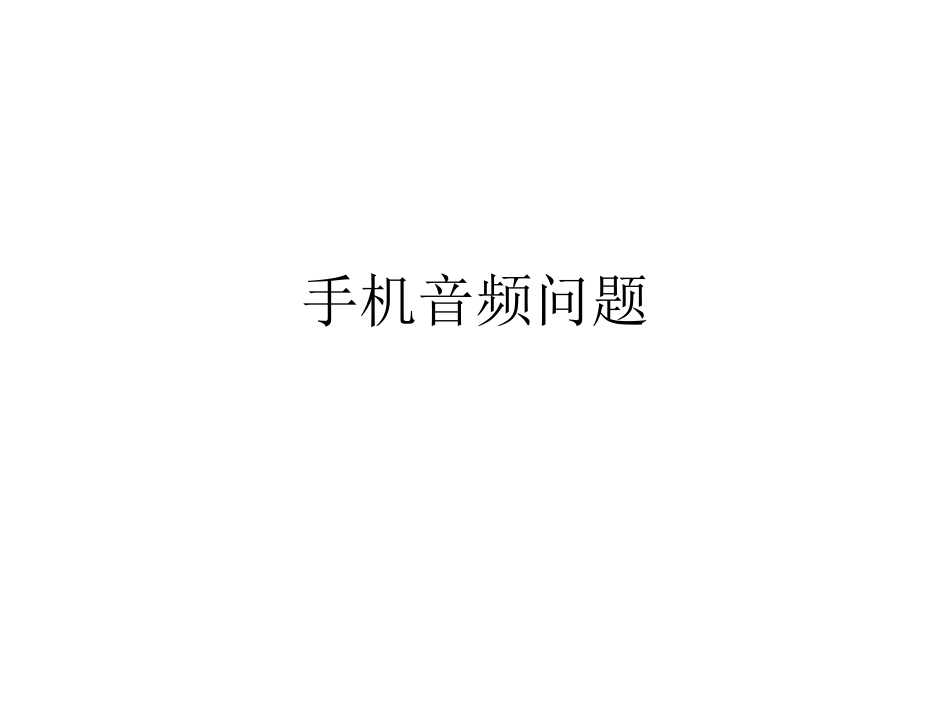

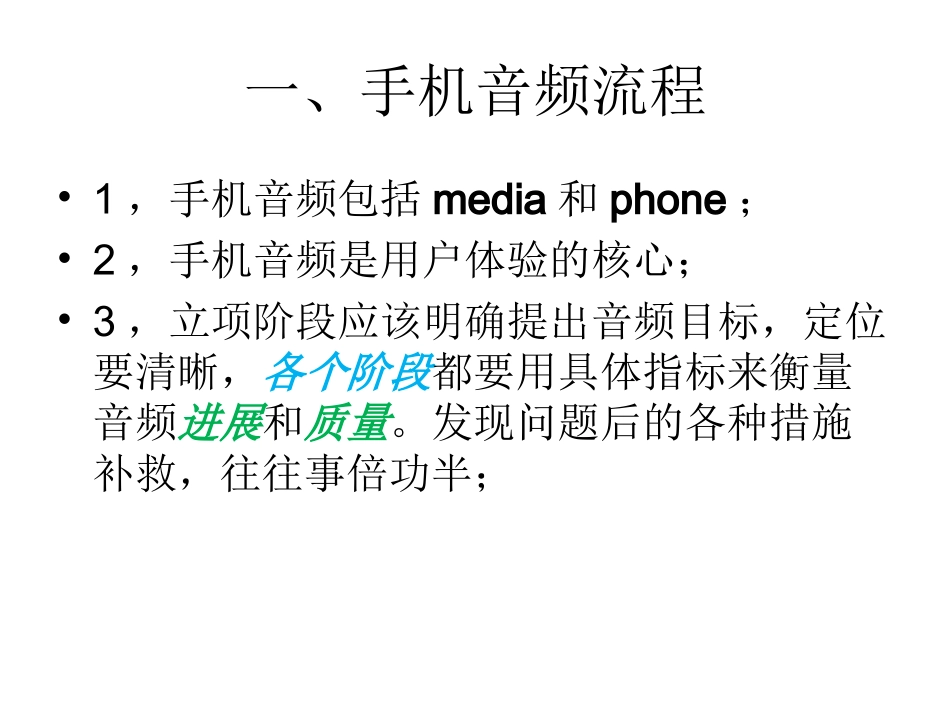

手机音频问题内容•一、手机音频流程；•二、手机音频功放介绍；•三、手机音频功率测试；•四、建议和思考一、手机音频流程•1，手机音频包括media和phone；•2，手机音频是用户体验的核心；•3，立项阶段应该明确提出音频目标，定位要清晰，各个阶段都要用具体指标来衡量音频进展和质量。发现问题后的各种措施补救，往往事倍功半；一、手机音频流程——立项阶段•1，立项阶段：明确客户对音频的VOC，关键要量化成具体的音频指标，这样才具有可操作性；•2，音频器件的选择，根据手机定位对speaker，receiver，Mic响度要求和codec本身性能进行选型；•2，根据量化的指标进行音频器件选型，结构音腔的设计，出声孔大小，防尘网的设计；一、手机音频流程——选型•1，speaker的选型：根据手机响度要求和结构音腔的最大尺寸；•2，speaker关注的指标：功率，尺寸，SPL，失真；•3，Receiver选型依据：音腔的大小和响度要求；注意天线和听筒在同一端的情况，避免天线影响听筒；•4，Mic出音孔位置，其余地方均要求密封，与Speaker隔离减小回声；一、手机音频流程——位置•speaker，receiver，mic摆放位置：•1，Mic一般在手机的底端正面，Receiver在手机的顶端，这个是常识性的；•2，免提功能注意：Speaker要尽量远离Mic，并且不在同一侧，可以避免对方听到回身；speaker和Mic的音腔要密封；•3，Mic收声孔周围要密封；Receiver的前音腔要密封，可以减少Echo；一、手机音频流程——结构手模阶段•结构手模一般是用来调试天线的，是否考虑利用手摸测试音频性能，这个需考虑；•测试内容：1，幅度是否失真；2，用分贝仪测试响度；一、手机音频流程——整机测试•需要对整机音频做一次完整的测试，主要测试Speaker、Receiver和Mic的响度和音质，同时还要测试耳机、BT、FM等；•测试前提：1，手机功能正常；2，音腔要密封；•测试内容：1，功率；2，响度；3，失真度；4，主观体验；（需确立相对量化的指标）二、功放类型•甲类放大器——失真最小，静态工作电流最大，效率最低；•乙类放大器——失真较大，静态工作电流最小，效率较高；•甲乙类放大器——失真中等，静态工作电流中等，效率中等；•丙类放大器——失真极大，主要用在射频调谐放大器中；•D类放大器——丁类放大器，工作原理不同，也称之为数字放大器；注：目前高通平台中功放的类型：甲乙类和D类功放；二、功放类型——指标•1，输出功率；•2，放大器效率；•3，总谐波失真；•4，电源抑制比；•5，功放3dB带宽；二、功放测试电路RCFilter：R=2.2K,C=4.7nFLCFilter：L=22uH,C=4.7uF截至频率均为15kHz二、功率测试原理•基本原理：电压均方根值为核心；•选择依据：波形系数=Vpeak/Vrms•具体请参考安捷伦：应用指南AN1389-3；•注意：测试中要选择AC档位，如果按auto，示波器会进入DC档位；三、功率测试•现状：目前功率测试关注度不够，超功率的现象比较多；•测试方法：测量电压均方根值，计算出功率，重点关注最大均方根值即最大功率；•1，利用音频测试仪，PD的测试仪器是AudioPrecision，可以测功率，THD，频响曲线；•2，利用高速万用表，编程控制高速万用表，记录最大均方根值；三、功率测试标准•标准：对于听筒，喇叭，耳机，要求无论什么情况下都不能超过额定功率；•问题：需要公司确定一个标准。如果功率稍微超出，算不算合格，如果算合格，超出多少算合格。•公司器件的现状：喇叭：额定功率0.5w，最大功率1w；听筒：额定功率20mW，最大功率50mW；耳机：额定功率：3mW，最大功率5mW；三、功率测试——测试条件•1，利用示波器测试各种情况下的电压均方根值；•2，要想准确一点：到PD去测试，PD有音频测试仪和高速万用表，并且有自动测试程序；•3，去PD前的准备：首先要自己做出测试，大体评估觉得差不多的情况下，然后决定是否去测试；听筒，喇叭，耳机的信号线要用导线连接起来，去之后直接测试；三、功率测试——Speaker测试内容•1，铃音要求：对于WI921，按照标准的要求，至少有5首铃音>95dB@10cm;测试方法：SPL测试仪距离手机喇叭10cm处，播放铃音，将其设置为maxHOLD，注意喇叭正对测试仪，记录最...
