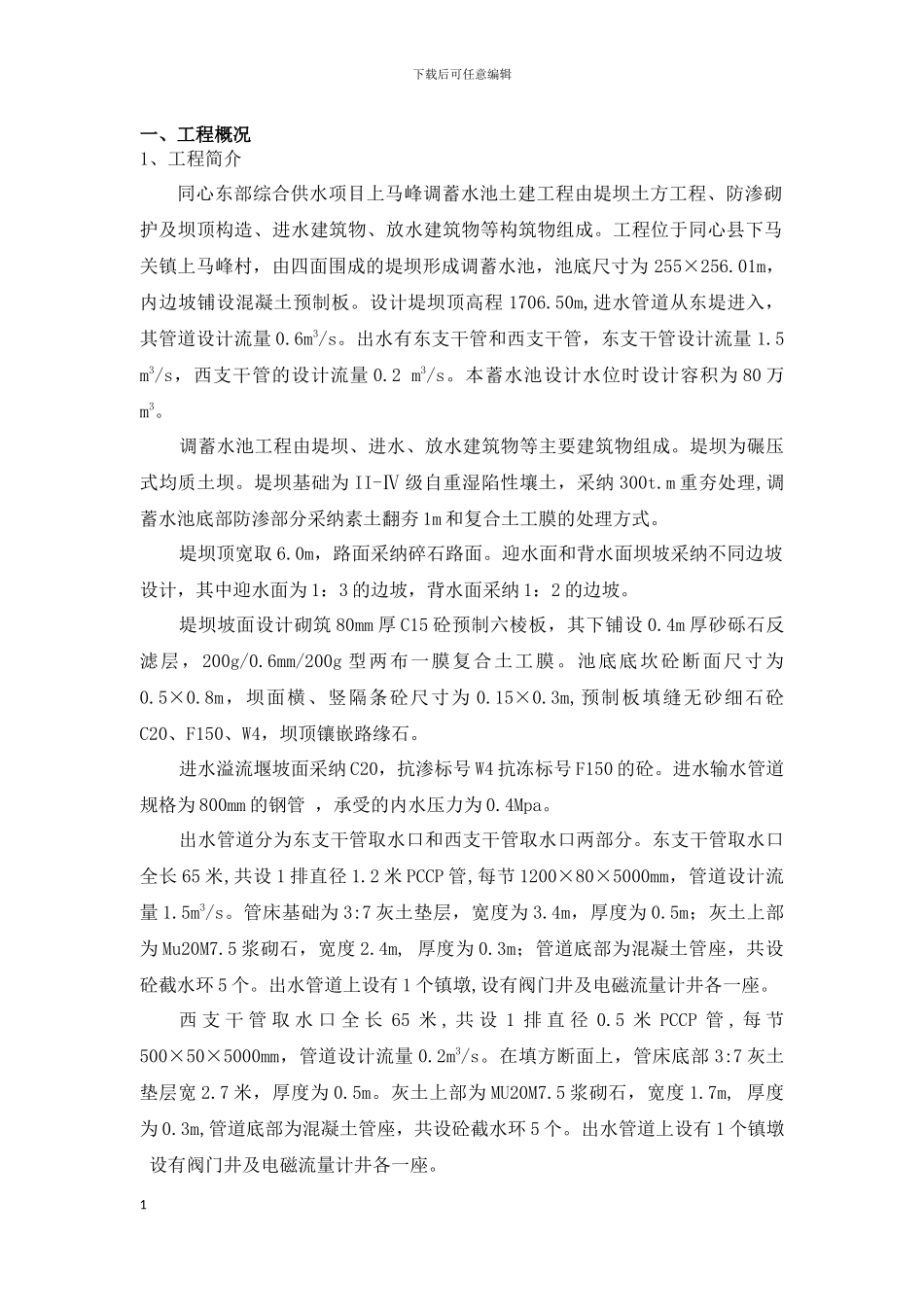

下载后可任意编辑一、工程概况1、工程简介同心东部综合供水项目上马峰调蓄水池土建工程由堤坝土方工程、防渗砌护及坝顶构造、进水建筑物、放水建筑物等构筑物组成。工程位于同心县下马关镇上马峰村，由四面围成的堤坝形成调蓄水池，池底尺寸为 255×256.01m，内边坡铺设混凝土预制板。设计堤坝顶高程 1706.50m,进水管道从东堤进入，其管道设计流量 0.6m3/s。出水有东支干管和西支干管，东支干管设计流量 1.5 m3/s，西支干管的设计流量 0.2 m3/s。本蓄水池设计水位时设计容积为 80 万m3。 调蓄水池工程由堤坝、进水、放水建筑物等主要建筑物组成。堤坝为碾压式均质土坝。堤坝基础为 II-Ⅳ 级自重湿陷性壤土，采纳 300t.m 重夯处理,调蓄水池底部防渗部分采纳素土翻夯 1m 和复合土工膜的处理方式。堤坝顶宽取 6.0m，路面采纳碎石路面。迎水面和背水面坝坡采纳不同边坡设计，其中迎水面为 1：3 的边坡，背水面采纳 1：2 的边坡。堤坝坡面设计砌筑 80mm 厚 C15 砼预制六棱板，其下铺设 0.4m 厚砂砾石反滤层，200g/0.6mm/200g 型两布一膜复合土工膜。池底底坎砼断面尺寸为0.5×0.8m，坝面横、竖隔条砼尺寸为 0.15×0.3m,预制板填缝无砂细石砼C20、F150、W4，坝顶镶嵌路缘石。 进水溢流堰坡面采纳 C20，抗渗标号 W4 抗冻标号 F150 的砼。进水输水管道规格为 800mm 的钢管 ，承受的内水压力为 0.4Mpa。出水管道分为东支干管取水口和西支干管取水口两部分。东支干管取水口全长 65 米,共设 1 排直径 1.2 米 PCCP 管,每节 1200×80×5000mm，管道设计流量 1.5m3/s。管床基础为 3:7 灰土垫层，宽度为 3.4m，厚度为 0.5m；灰土上部为 Mu20M7.5 浆砌石，宽度 2.4m, 厚度为 0.3m；管道底部为混凝土管座，共设砼截水环 5 个。出水管道上设有 1 个镇墩,设有阀门井及电磁流量计井各一座。西 支 干 管 取 水 口 全 长 65 米 , 共 设 1 排 直 径 0.5 米 PCCP 管 , 每 节500×50×5000mm，管道设计流量 0.2m3/s。在填方断面上，管床底部 3:7 灰土垫层宽 2.7 米，厚度为 0.5m。灰土上部为 MU20M7.5 浆砌石，宽度 1.7m, 厚度为 0.3m,管道底部为混凝土管座，共设砼截水环 5 个。出水管道上设有 1 个镇墩 设有阀门井及电磁流量计井各一座。1下载后可任意编辑2、工程参建单位参建单位单位名称负责人职务建设单位宁夏水务投资有限责任公司杨 国董事长设计单位宁夏水...
