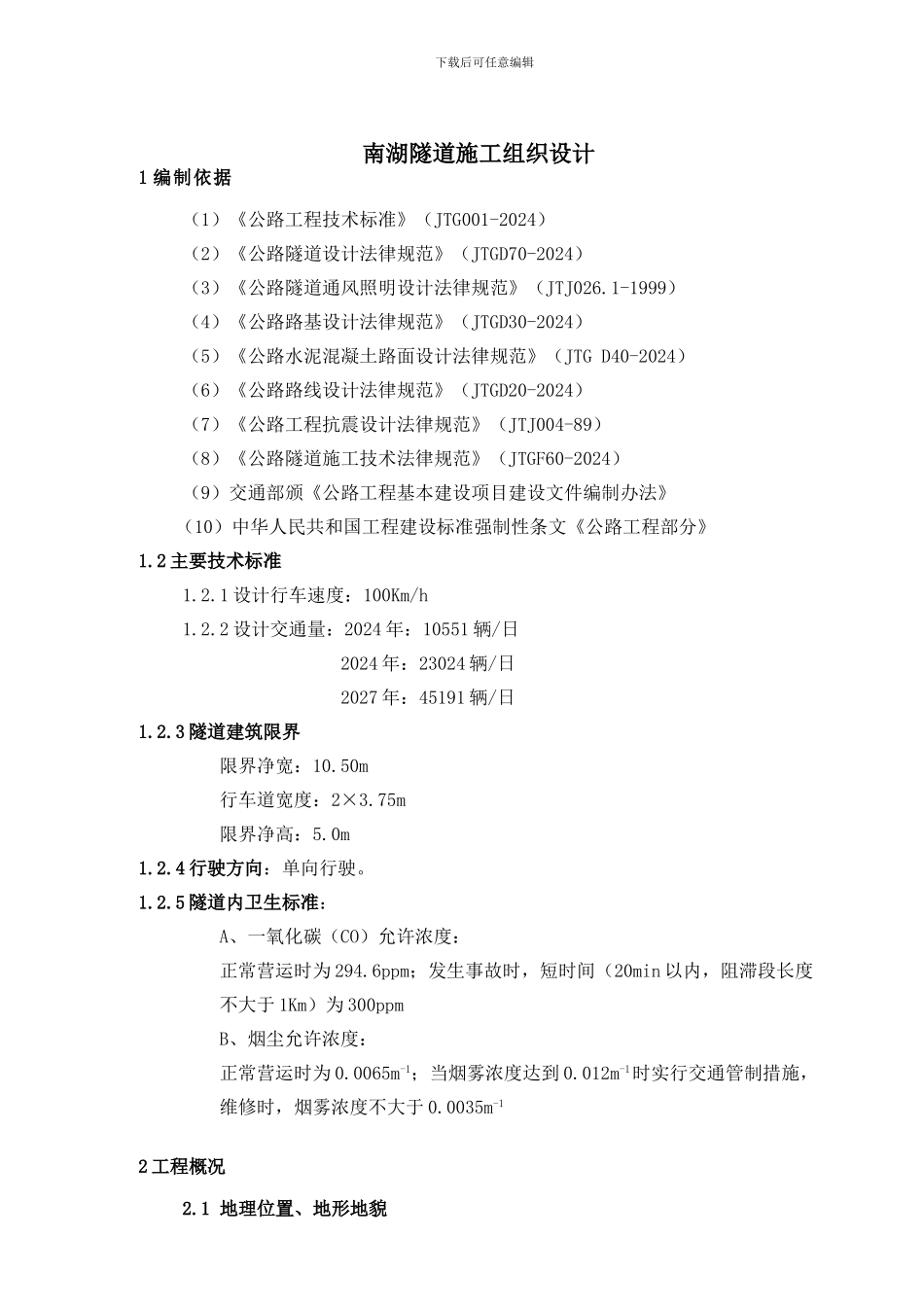

下载后可任意编辑 南湖隧道施工组织设计1 编制依据（1）《公路工程技术标准》（JTG001-2024）（2）《公路隧道设计法律规范》（JTGD70-2024）（3）《公路隧道通风照明设计法律规范》（JTJ026.1-1999）（4）《公路路基设计法律规范》（JTGD30-2024）（5）《公路水泥混凝土路面设计法律规范》（JTG D40-2024）（6）《公路路线设计法律规范》（JTGD20-2024）（7）《公路工程抗震设计法律规范》（JTJ004-89）（8）《公路隧道施工技术法律规范》（JTGF60-2024）（9）交通部颁《公路工程基本建设项目建设文件编制办法》（10）中华人民共和国工程建设标准强制性条文《公路工程部分》1.2 主要技术标准1.2.1 设计行车速度：100Km/h1.2.2 设计交通量：2024 年：10551 辆/日 2024 年：23024 辆/日 2027 年：45191 辆/日1.2.3 隧道建筑限界限界净宽：10.50m行车道宽度：2×3.75m限界净高：5.0m1.2.4 行驶方向：单向行驶。1.2.5 隧道内卫生标准：A、一氧化碳（CO）允许浓度： 正常营运时为 294.6ppm；发生事故时，短时间（20min 以内，阻滞段长度不大于 1Km）为 300ppmB、烟尘允许浓度： 正常营运时为 0.0065m-1；当烟雾浓度达到 0.012m-1时实行交通管制措施，维修时，烟雾浓度不大于 0.0035m-12 工程概况2.1 地理位置、地形地貌下载后可任意编辑进洞口位于南彭镇新铺子五社，靠近现南彭至石岗二级公路内侧，出洞口位于南彭镇鸳鸯六社，交通便利。隧道区地形地貌受地层、地质构造和岩性控制明显，进出洞口为砂、泥岩形成的坡、崖，隧道中部为较宽阔的丘陵。进洞口上部为砂岩形成的悬崖，下部为泥岩形成的斜坡；出洞口为一砂岩悬崖及倒崖区，悬崖及倒崖下部为泥岩及第四系残坡积土层形成的斜坡，斜坡下有一由东南向西北的冲沟，隧洞从泥岩斜坡近顶部穿过，悬崖呈近 M 形。隧道靠近进洞口一侧有近平行的由北向南的三条冲沟，但冲沟切割深度均不大，靠近出洞口一侧有一沿南东向北西向的冲沟，冲沟最大切割深度近 20m。隧道区内最高点标高为 478.50m，最低点标高为 395.00m，相对高差达 83.50m。隧址区工农业较发达。农产品有水稻、玉米、红苕、家禽、家畜等，粮食和肉类自给自足有余。2.2 气象、水文隧址区属亚热带气候，温暖湿润，雨量充沛，具有春早夏长秋雨连绵、冬暖多雾之特点，多年平均气温 17.5~18.5℃，极端最低气温-3.7℃，极端最高气温度42.2℃。雾日全区年平均 30~40 天，最多达 148 天。多年平均相对湿度 80%...
