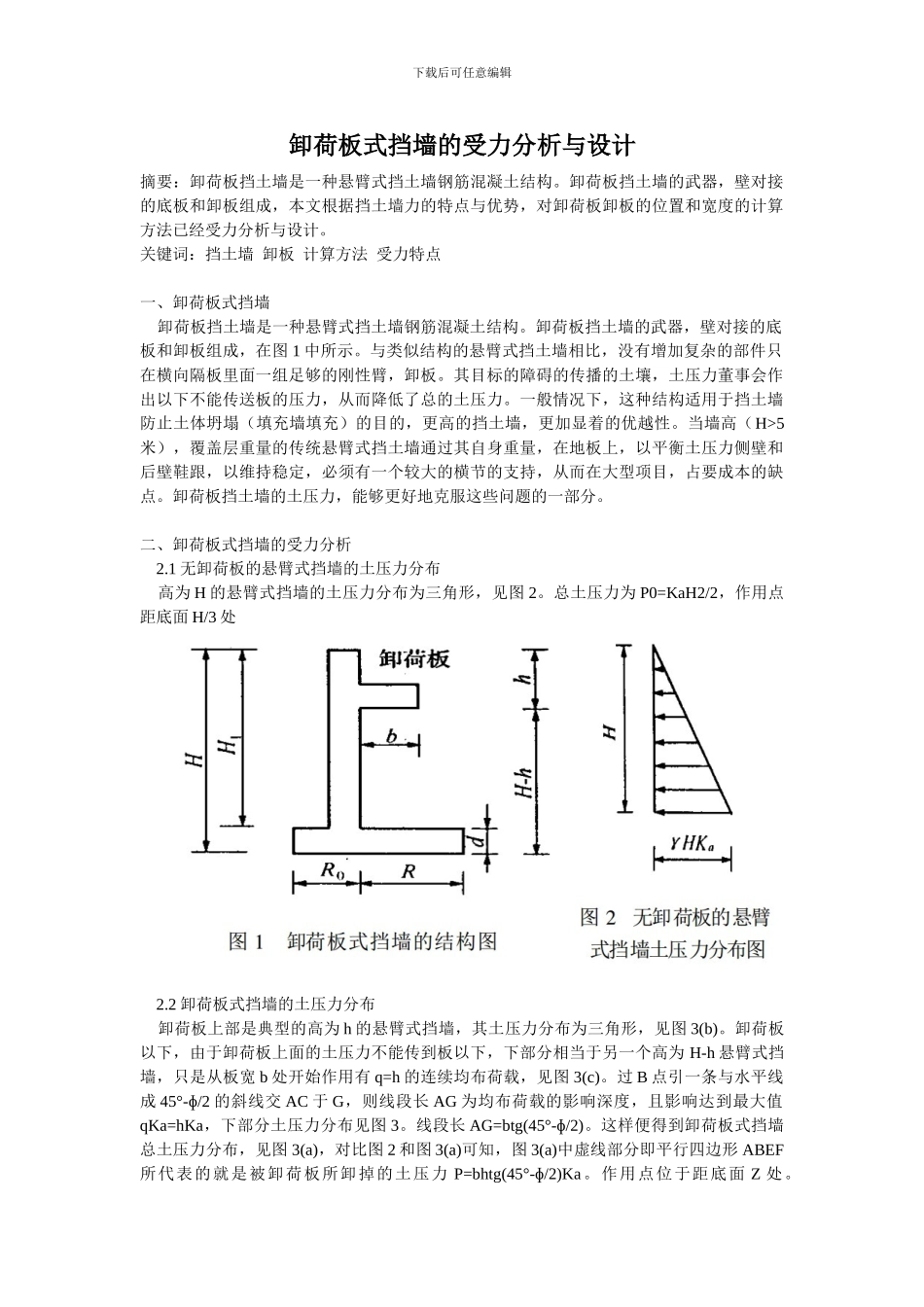

下载后可任意编辑卸荷板式挡墙的受力分析与设计摘要：卸荷板挡土墙是一种悬臂式挡土墙钢筋混凝土结构。卸荷板挡土墙的武器，壁对接的底板和卸板组成，本文根据挡土墙力的特点与优势，对卸荷板卸板的位置和宽度的计算方法已经受力分析与设计。关键词：挡土墙 卸板 计算方法 受力特点一、卸荷板式挡墙 卸荷板挡土墙是一种悬臂式挡土墙钢筋混凝土结构。卸荷板挡土墙的武器，壁对接的底板和卸板组成，在图 1 中所示。与类似结构的悬臂式挡土墙相比，没有增加复杂的部件只在横向隔板里面一组足够的刚性臂，卸板。其目标的障碍的传播的土壤，土压力董事会作出以下不能传送板的压力，从而降低了总的土压力。一般情况下，这种结构适用于挡土墙防止土体坍塌（填充墙填充）的目的，更高的挡土墙，更加显着的优越性。当墙高（H>5米），覆盖层重量的传统悬臂式挡土墙通过其自身重量，在地板上，以平衡土压力侧壁和后壁鞋跟，以维持稳定，必须有一个较大的横节的支持，从而在大型项目，占要成本的缺点。卸荷板挡土墙的土压力，能够更好地克服这些问题的一部分。二、卸荷板式挡墙的受力分析 2.1 无卸荷板的悬臂式挡墙的土压力分布 高为 H 的悬臂式挡墙的土压力分布为三角形，见图 2。总土压力为 P0=KaH2/2，作用点距底面 H/3 处 2.2 卸荷板式挡墙的土压力分布 卸荷板上部是典型的高为 h 的悬臂式挡墙，其土压力分布为三角形，见图 3(b)。卸荷板以下，由于卸荷板上面的土压力不能传到板以下，下部分相当于另一个高为 H-h 悬臂式挡墙，只是从板宽 b 处开始作用有 q=h 的连续均布荷载，见图 3(c)。过 B 点引一条与水平线成 45°-ɸ/2 的斜线交 AC 于 G，则线段长 AG 为均布荷载的影响深度，且影响达到最大值qKa=hKa，下部分土压力分布见图 3。线段长 AG=btg(45°-ɸ/2)。这样便得到卸荷板式挡墙总土压力分布，见图 3(a)，对比图 2 和图 3(a)可知，图 3(a)中虚线部分即平行四边形 ABEF所代表的就是被卸荷板所卸掉的土压力 P=bhtg(45°-ɸ/2)Ka。作用点位于距底面 Z 处。下载后可任意编辑Z=H1-h-[btg(45°-ɸ/2)]/2三、卸荷板对挡墙稳定性影响的评价 卸荷板消减了挡墙总的土压力，改善了土压力分布状态，那么它对挡墙稳定性将产生何种影响?下面将从倾覆稳定性、滑移稳定性和墙身截面最大弯矩 3 项指标的对比中予以评价。如图 1，挡墙高 H，上部墙高 h，下部墙高 H-h，卸荷板宽 b，底板厚 d，墙趾宽 R0，墙...
