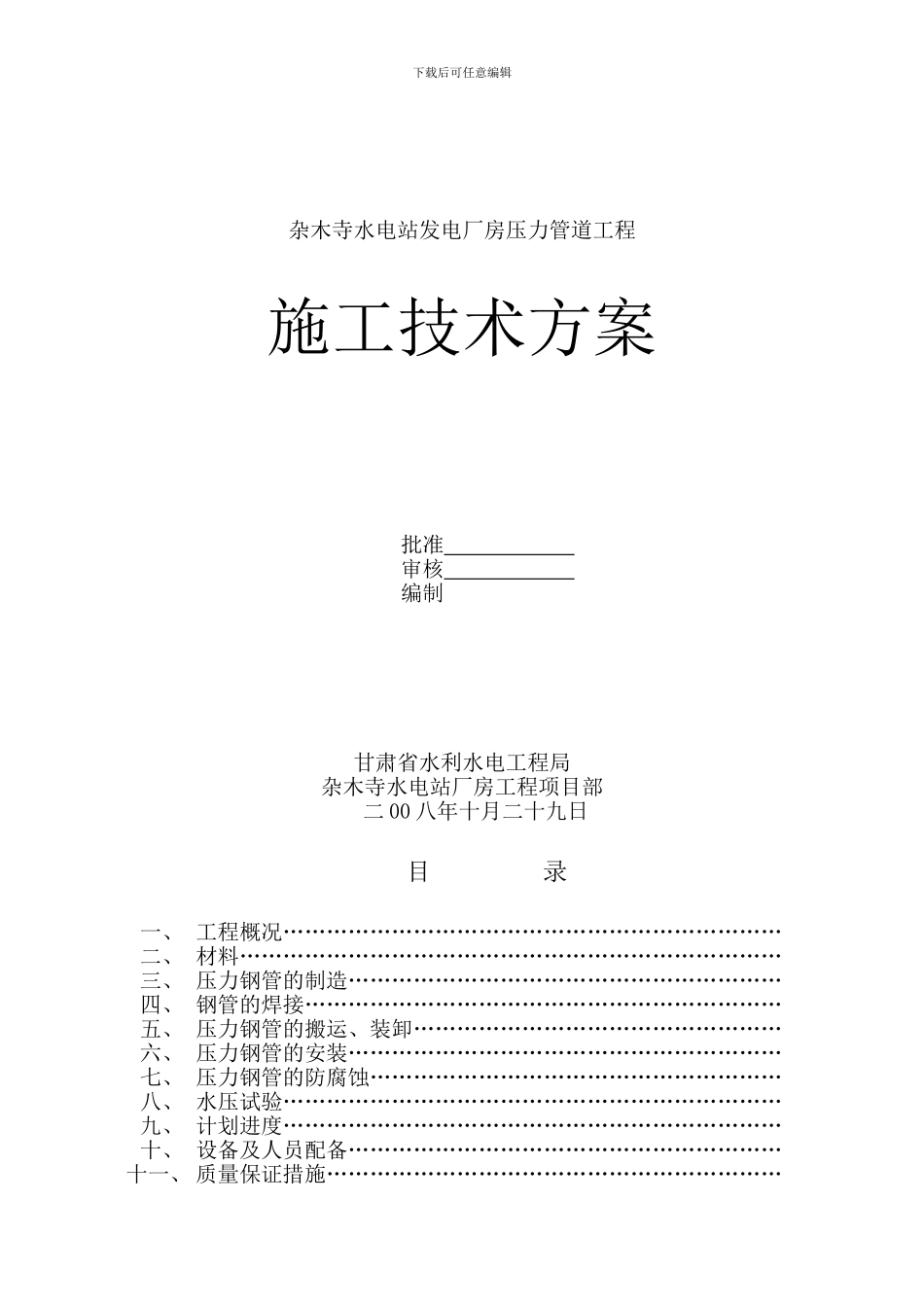

下载后可任意编辑杂木寺水电站发电厂房压力管道工程施工技术方案批准 审核 编制 甘肃省水利水电工程局杂木寺水电站厂房工程项目部二 00 八年十月二十九日目 录一、 工程概况……………………………………………………………二、 材料…………………………………………………………………三、 压力钢管的制造……………………………………………………四、 钢管的焊接…………………………………………………………五、 压力钢管的搬运、装卸……………………………………………六、 压力钢管的安装……………………………………………………七、 压力钢管的防腐蚀…………………………………………………八、 水压试验……………………………………………………………九、 计划进度……………………………………………………………十、 设备及人员配备……………………………………………………十一、 质量保证措施………………………………………………………下载后可任意编辑十二、安全保证措施………………………………………………………一、工程概况：杂木寺水电站位于甘肃省天祝藏族自治县与凉州区境内的杂木河干流上，坝址距兰州市公路里程约300km，距武威市约49km，厂址距武威市约38km。目前有公路可到达厂址，厂坝间有新建约11km厂坝道路。杂木寺水电站是以发电为主的引水式电站。枢纽工程主要由首部枢纽、发电引水系统和地面厂房三部分。主要建筑物包括首部枢纽的泄洪冲砂闸坝段、溢流坝段及土工膜堆石坝段；发电引水系统的进水口、引水隧洞、调压井、压力钢管道、地面厂房及开关站等组成。首部枢纽正常蓄水位 2218.0m，正常蓄水位库容 36.79 万 m3，电站装机容量 23MW，多年平均发电量为 7938 万 kWh，年利用小时3451h。根据 DL5180-2024《水电枢纽工程等级划分及设计安全标准》确定本工程等别为Ⅳ等小（1）型工程，永久主要建筑物按 4 级设计，次要建筑物为 5 级。水电站厂房位于杂木河右岸，为岸边明厂房，主厂房机组段靠近河流上游布置，安装间布置在机组段右侧，副厂房布置在主厂房与后山坡之间，与主厂房发电机层同高。进厂大门布置在安装间右端墙，尺寸为 5.0m×5.0m（宽×高）。回车场用开挖的砂卵石与石渣回填而成，与厂坝间主交通斜交相连。主变压器场及 GIS 开关站布置在副厂房右端紧靠副厂房，与副厂房呈一字摆开；尾水明渠布置在主河床，与主厂房基本平行。主厂房机组采纳两大一小的布置...
