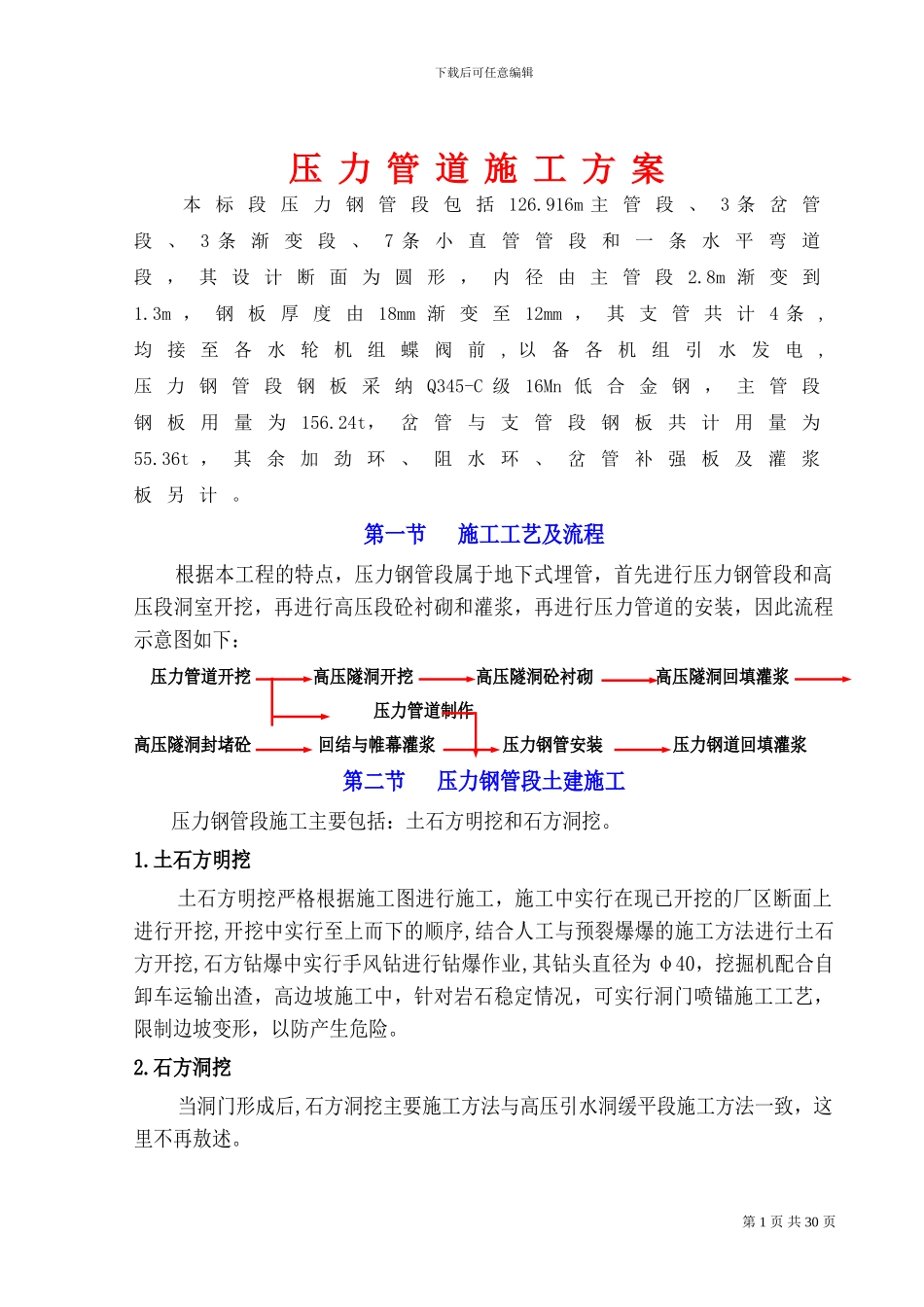

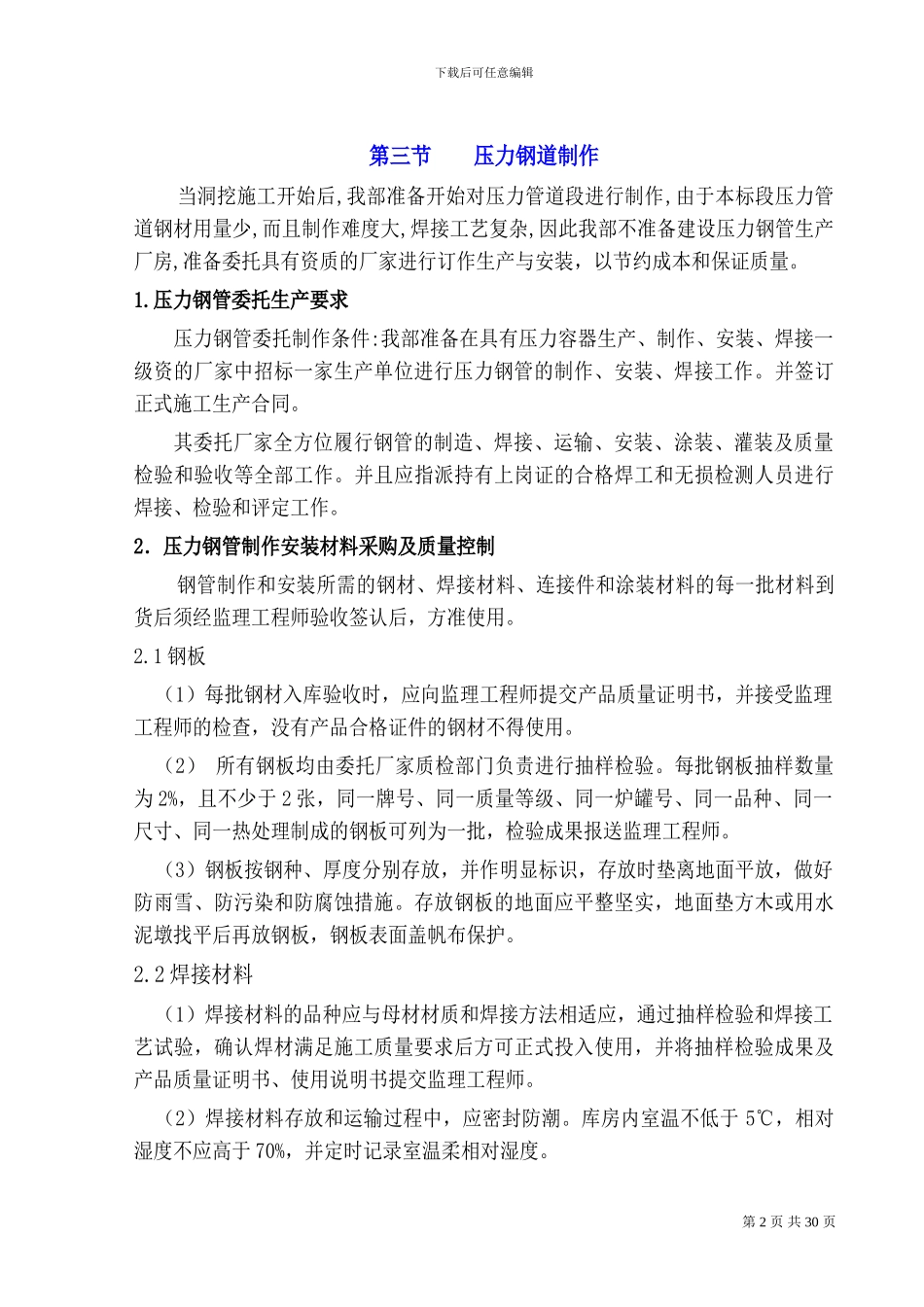

下载后可任意编辑压 力 管 道 施 工 方 案本 标 段 压 力 钢 管 段 包 括 126.916m 主 管 段 、 3 条 岔 管段 、 3 条 渐 变 段 、 7 条 小 直 管 管 段 和 一 条 水 平 弯 道段 ， 其 设 计 断 面 为 圆 形 ， 内 径 由 主 管 段 2.8m 渐 变 到1.3m ， 钢 板 厚 度 由 18mm 渐 变 至 12mm ， 其 支 管 共 计 4 条 ,均 接 至 各 水 轮 机 组 蝶 阀 前 , 以 备 各 机 组 引 水 发 电 ,压 力 钢 管 段 钢 板 采 纳 Q345-C 级 16Mn 低 合 金 钢 ， 主 管 段钢 板 用 量 为 156.24t， 岔 管 与 支 管 段 钢 板 共 计 用 量 为55.36t ， 其 余 加 劲 环 、 阻 水 环 、 岔 管 补 强 板 及 灌 浆板 另 计 。第一节 施工工艺及流程 根据本工程的特点，压力钢管段属于地下式埋管，首先进行压力钢管段和高压段洞室开挖，再进行高压段砼衬砌和灌浆，再进行压力管道的安装，因此流程示意图如下： 压力管道开挖高压隧洞开挖高压隧洞砼衬砌 高压隧洞回填灌浆压力管道制作高压隧洞封堵砼 回结与帷幕灌浆 压力钢管安装 压力钢道回填灌浆第二节 压力钢管段土建施工压力钢管段施工主要包括：土石方明挖和石方洞挖。1.土石方明挖土石方明挖严格根据施工图进行施工，施工中实行在现已开挖的厂区断面上进行开挖,开挖中实行至上而下的顺序,结合人工与预裂爆爆的施工方法进行土石方开挖,石方钻爆中实行手风钻进行钻爆作业,其钻头直径为 φ40，挖掘机配合自卸车运输出渣，高边坡施工中，针对岩石稳定情况，可实行洞门喷锚施工工艺，限制边坡变形，以防产生危险。2.石方洞挖当洞门形成后,石方洞挖主要施工方法与高压引水洞缓平段施工方法一致，这里不再敖述。第 1 页 共 30 页下载后可任意编辑第三节 压力钢道制作当洞挖施工开始后,我部准备开始对压力管道段进行制作,由于本标段压力管道钢材用量少,而且制作难度大,焊接工艺复杂,因此我部不准备建设压力钢管生产厂房,准备委托具有资质的厂家进行订作生产与安装，以节约成本和保证质量。1.压力钢管委托生产要求压力钢管委托制作条件:我部准备在具有压力容器生产、制作、安装、焊接一级资的厂家中招标一家生产单位进行压力钢管的制作、安装、焊接工作。并签订正式施工生产合同。其委托厂家全方位履行钢管的制造、焊接、运输、安装、...
