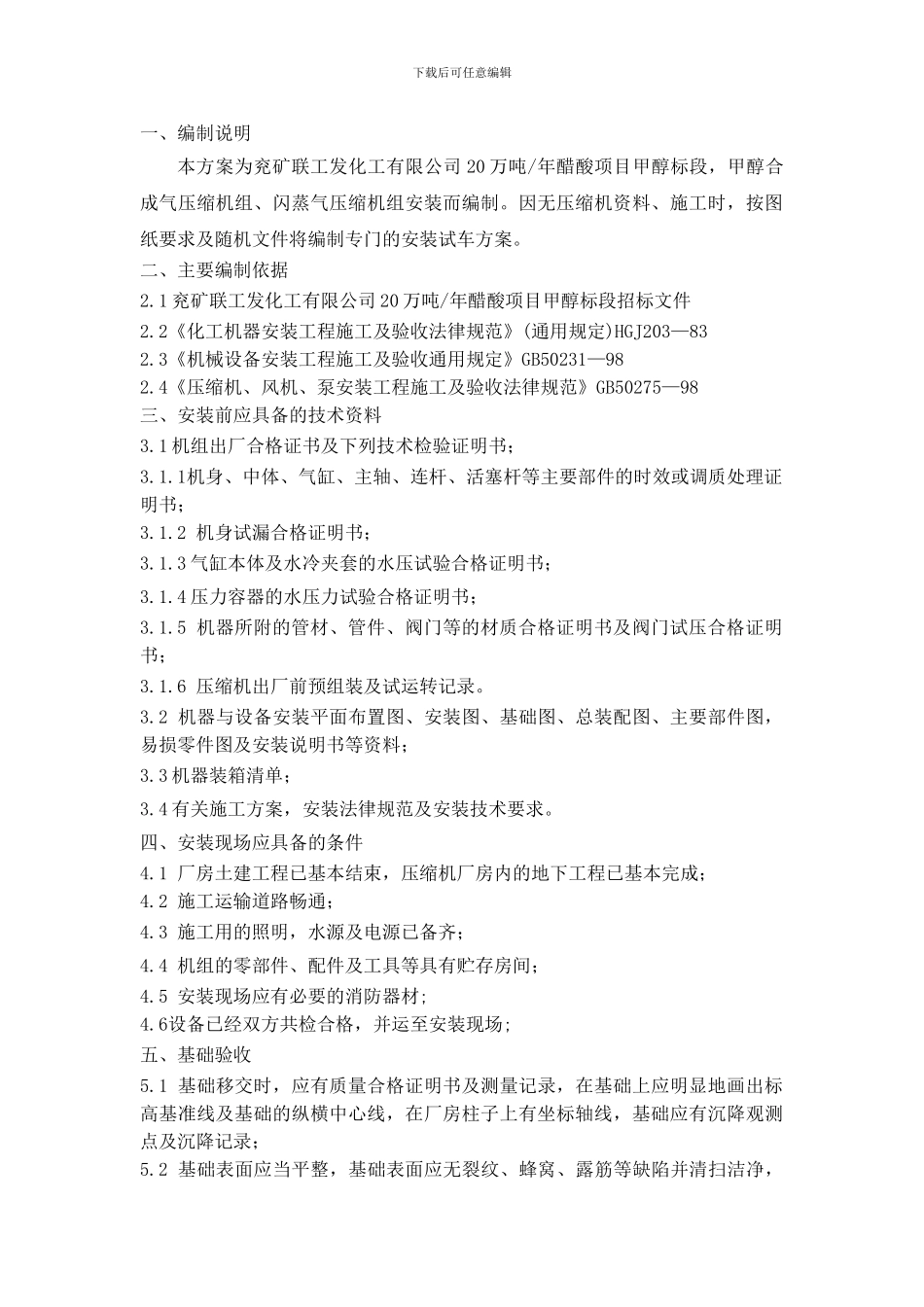

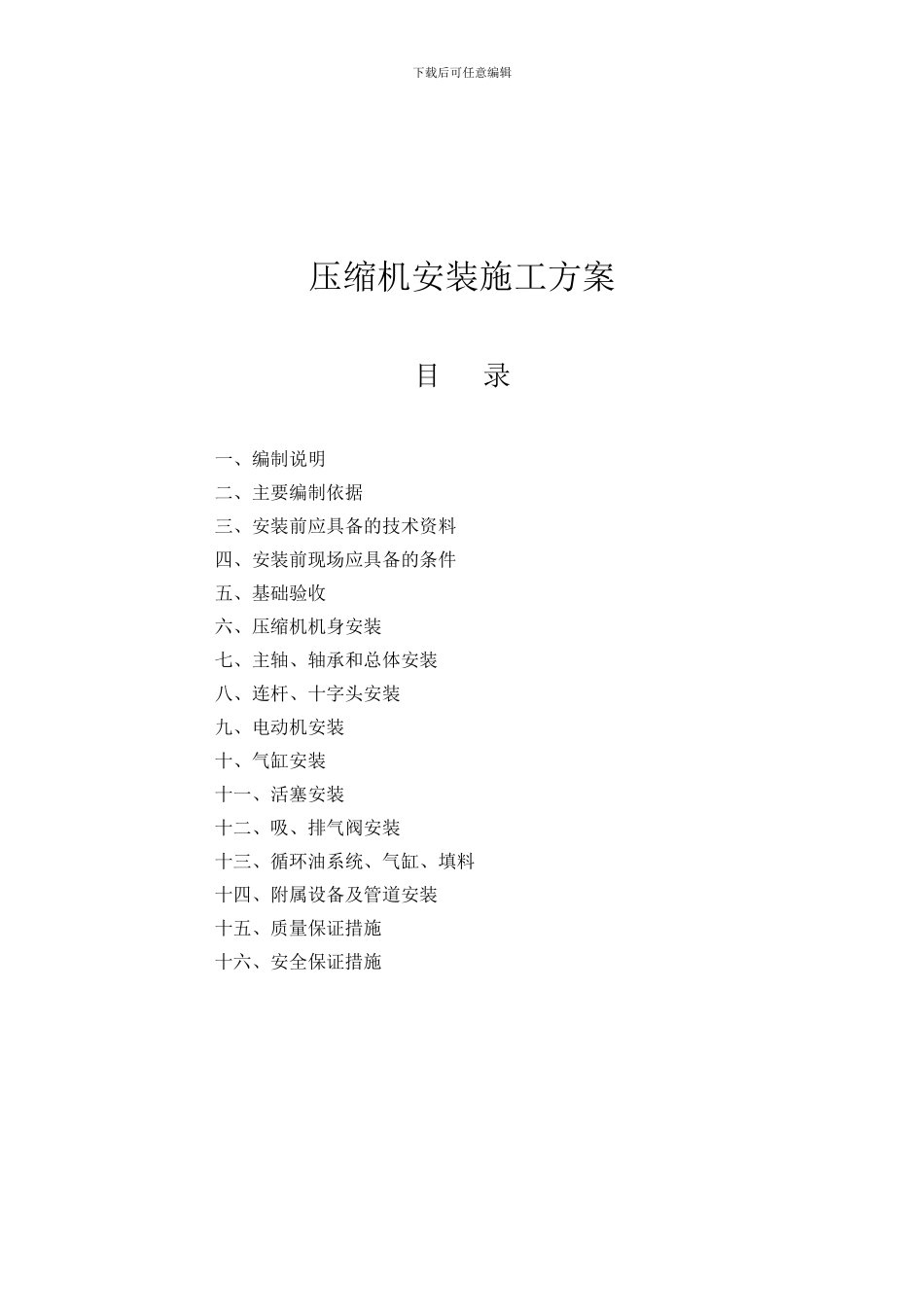

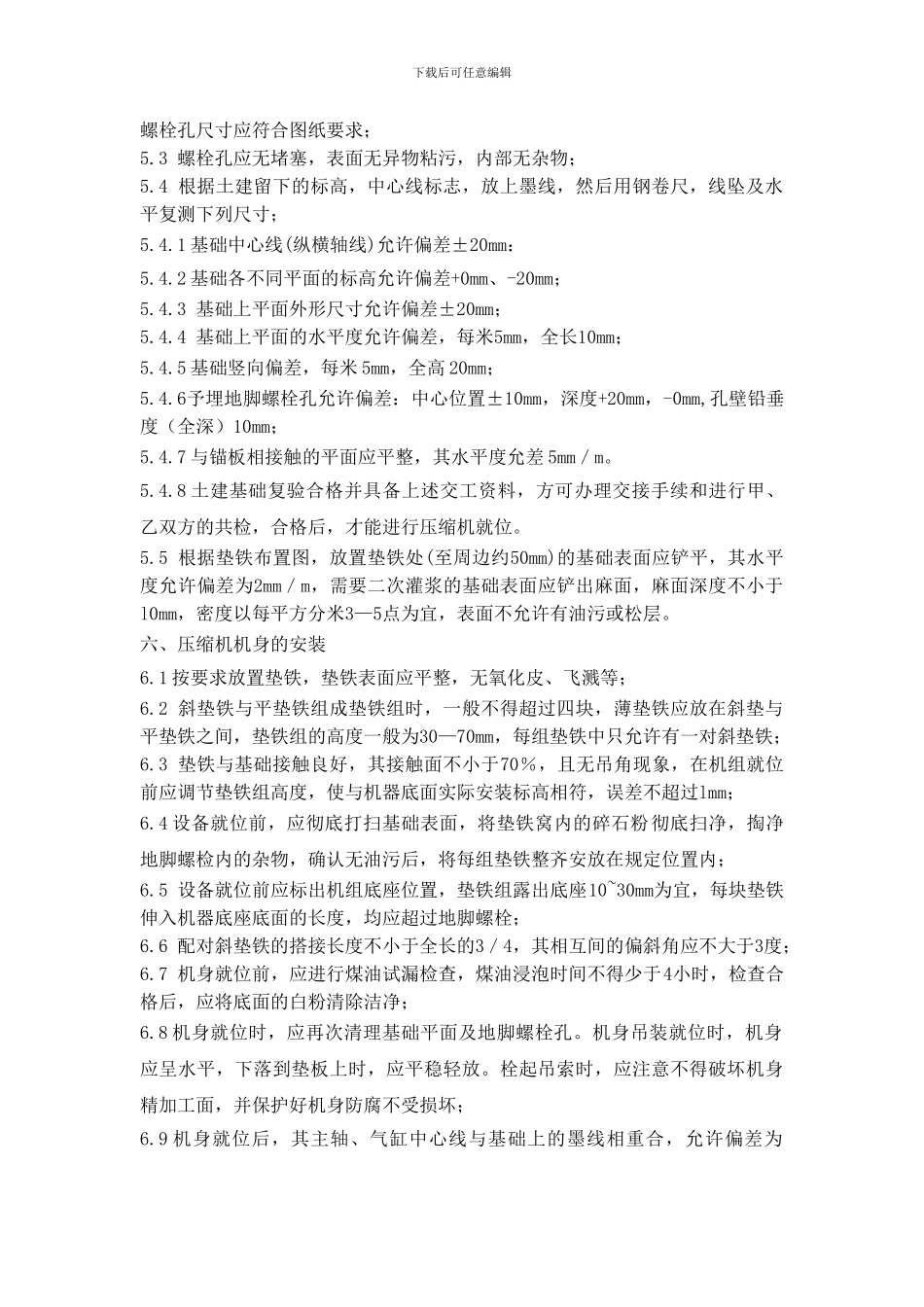

下载后可任意编辑压缩机安装施工方案目 录一、编制说明二、主要编制依据三、安装前应具备的技术资料四、安装前现场应具备的条件五、基础验收六、压缩机机身安装七、主轴、轴承和总体安装八、连杆、十字头安装九、电动机安装十、气缸安装 十一、活塞安装十二、吸、排气阀安装十三、循环油系统、气缸、填料十四、附属设备及管道安装十五、质量保证措施十六、安全保证措施下载后可任意编辑一、编制说明本方案为兖矿联工发化工有限公司 20 万吨/年醋酸项目甲醇标段，甲醇合成气压缩机组、闪蒸气压缩机组安装而编制。因无压缩机资料、施工时，按图纸要求及随机文件将编制专门的安装试车方案。二、主要编制依据2.1 兖矿联工发化工有限公司 20 万吨/年醋酸项目甲醇标段招标文件2.2《化工机器安装工程施工及验收法律规范》(通用规定)HGJ203—832.3《机械设备安装工程施工及验收通用规定》GB50231—982.4《压缩机、风机、泵安装工程施工及验收法律规范》GB50275—98三、安装前应具备的技术资料3.1 机组出厂合格证书及下列技术检验证明书；3.1.1机身、中体、气缸、主轴、连杆、活塞杆等主要部件的时效或调质处理证明书；3.1.2 机身试漏合格证明书；3.1.3 气缸本体及水冷夹套的水压试验合格证明书；3.1.4 压力容器的水压力试验合格证明书；3.1.5 机器所附的管材、管件、阀门等的材质合格证明书及阀门试压合格证明书；3.1.6 压缩机出厂前预组装及试运转记录。3.2 机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图，易损零件图及安装说明书等资料；3.3 机器装箱清单；3.4 有关施工方案，安装法律规范及安装技术要求。四、安装现场应具备的条件4.1 厂房土建工程已基本结束，压缩机厂房内的地下工程已基本完成；4.2 施工运输道路畅通；4.3 施工用的照明，水源及电源已备齐；4.4 机组的零部件、配件及工具等具有贮存房间；4.5 安装现场应有必要的消防器材;4.6设备已经双方共检合格，并运至安装现场;五、基础验收5.1 基础移交时，应有质量合格证明书及测量记录，在基础上应明显地画出标高基准线及基础的纵横中心线，在厂房柱子上有坐标轴线，基础应有沉降观测点及沉降记录；5.2 基础表面应当平整，基础表面应无裂纹、蜂窝、露筋等缺陷并清扫洁净，下载后可任意编辑螺栓孔尺寸应符合图纸要求；5.3 螺栓孔应无堵塞，表面无异物粘污，内部无杂物；5.4 根据土建留下的标高，中心线标志，放上墨线，然后用钢卷尺，线坠及水平复...
