压缩机施工组织设计VIP免费

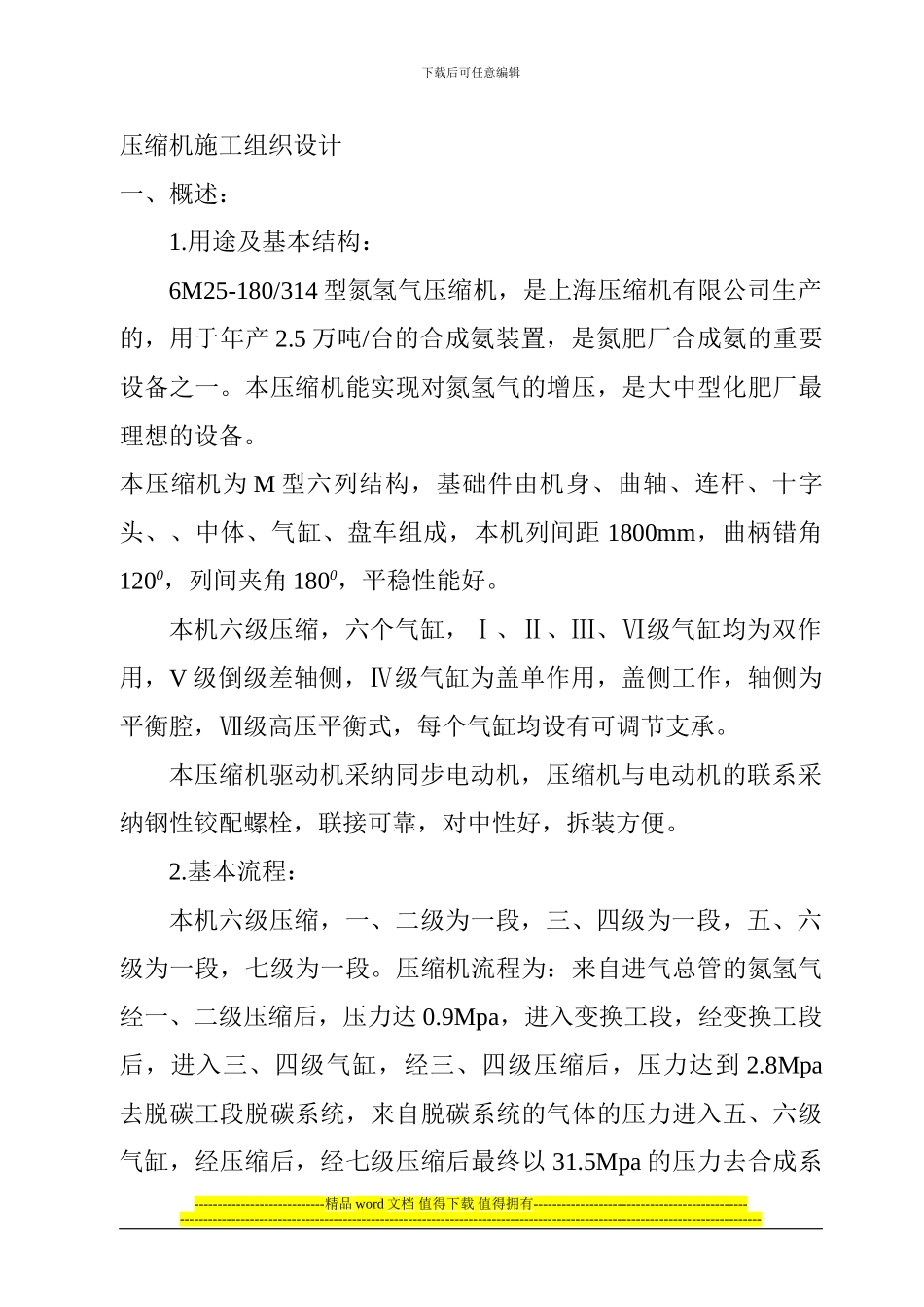

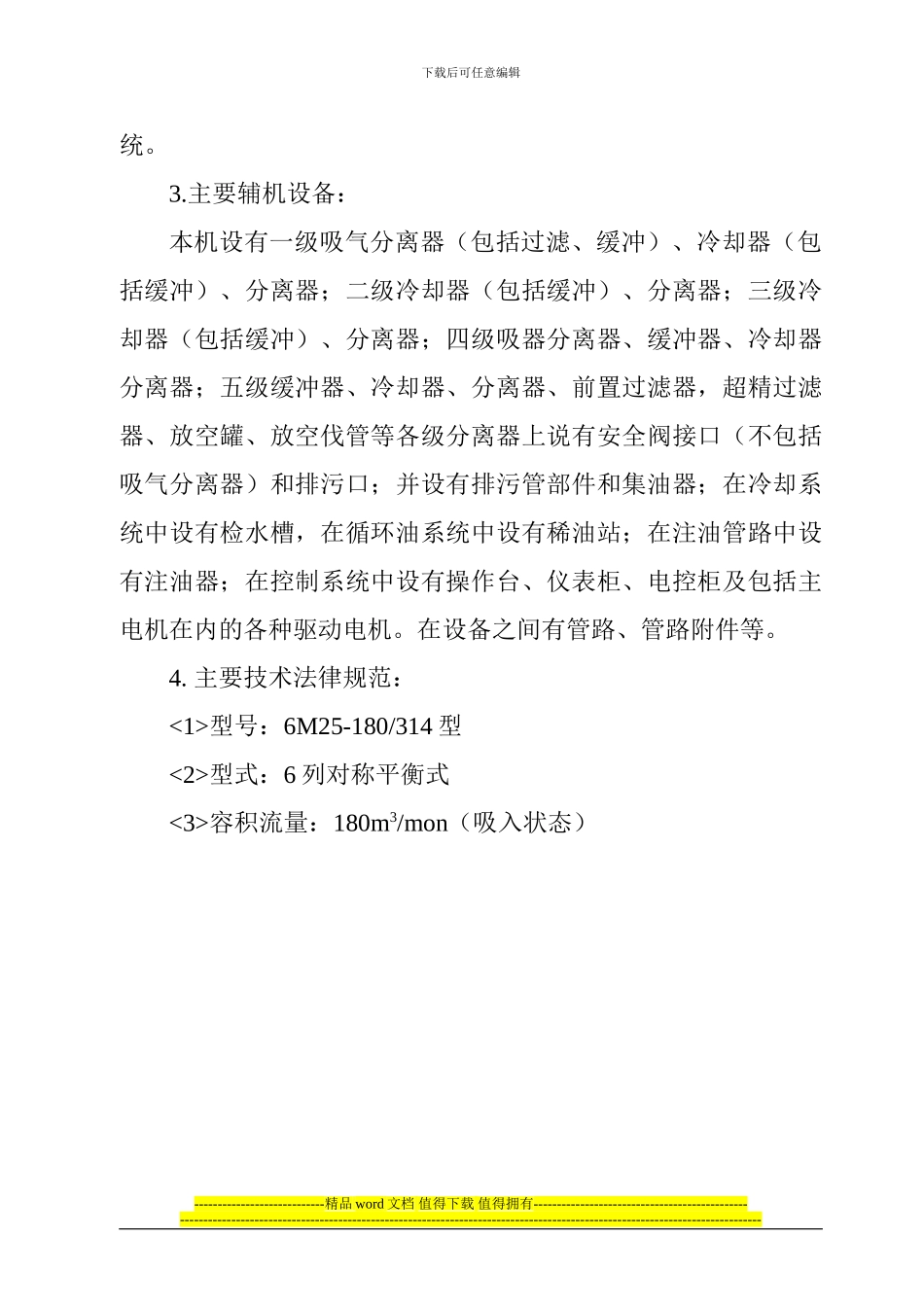

下载后可任意编辑压缩机施工组织设计一、概述：1.用途及基本结构：6M25-180/314 型氮氢气压缩机，是上海压缩机有限公司生产的，用于年产 2.5 万吨/台的合成氨装置，是氮肥厂合成氨的重要设备之一。本压缩机能实现对氮氢气的增压，是大中型化肥厂最理想的设备。本压缩机为 M 型六列结构，基础件由机身、曲轴、连杆、十字头、、中体、气缸、盘车组成，本机列间距 1800mm，曲柄错角1200，列间夹角 1800，平稳性能好。本机六级压缩，六个气缸，Ⅰ、Ⅱ、Ⅲ、Ⅵ级气缸均为双作用，V 级倒级差轴侧，Ⅳ级气缸为盖单作用，盖侧工作，轴侧为平衡腔，Ⅶ级高压平衡式，每个气缸均设有可调节支承。本压缩机驱动机采纳同步电动机，压缩机与电动机的联系采纳钢性铰配螺栓，联接可靠，对中性好，拆装方便。2.基本流程：本机六级压缩，一、二级为一段，三、四级为一段，五、六级为一段，七级为一段。压缩机流程为：来自进气总管的氮氢气经一、二级压缩后，压力达 0.9Mpa，进入变换工段，经变换工段后，进入三、四级气缸，经三、四级压缩后，压力达到 2.8Mpa去脱碳工段脱碳系统，来自脱碳系统的气体的压力进入五、六级气缸，经压缩后，经七级压缩后最终以 31.5Mpa 的压力去合成系----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑统。3.主要辅机设备：本机设有一级吸气分离器（包括过滤、缓冲）、冷却器（包括缓冲）、分离器；二级冷却器（包括缓冲）、分离器；三级冷却器（包括缓冲）、分离器；四级吸器分离器、缓冲器、冷却器分离器；五级缓冲器、冷却器、分离器、前置过滤器，超精过滤器、放空罐、放空伐管等各级分离器上说有安全阀接口（不包括吸气分离器）和排污口；并设有排污管部件和集油器；在冷却系统中设有检水槽，在循环油系统中设有稀油站；在注油管路中设有注油器；在控制系统中设有操作台、仪表柜、电控柜及包括主电机在内的各种驱动电机。在设备之间有管路、管路附件等。4. 主要技术法律规范：<1>型号：6M25-180/314 型<2>型式：6 列对称平衡式<3>容积流量：180m3/mon（吸入状态）----------------------------精品 word 文档 值得下载 值得拥有--------------------------------------------------------------...
