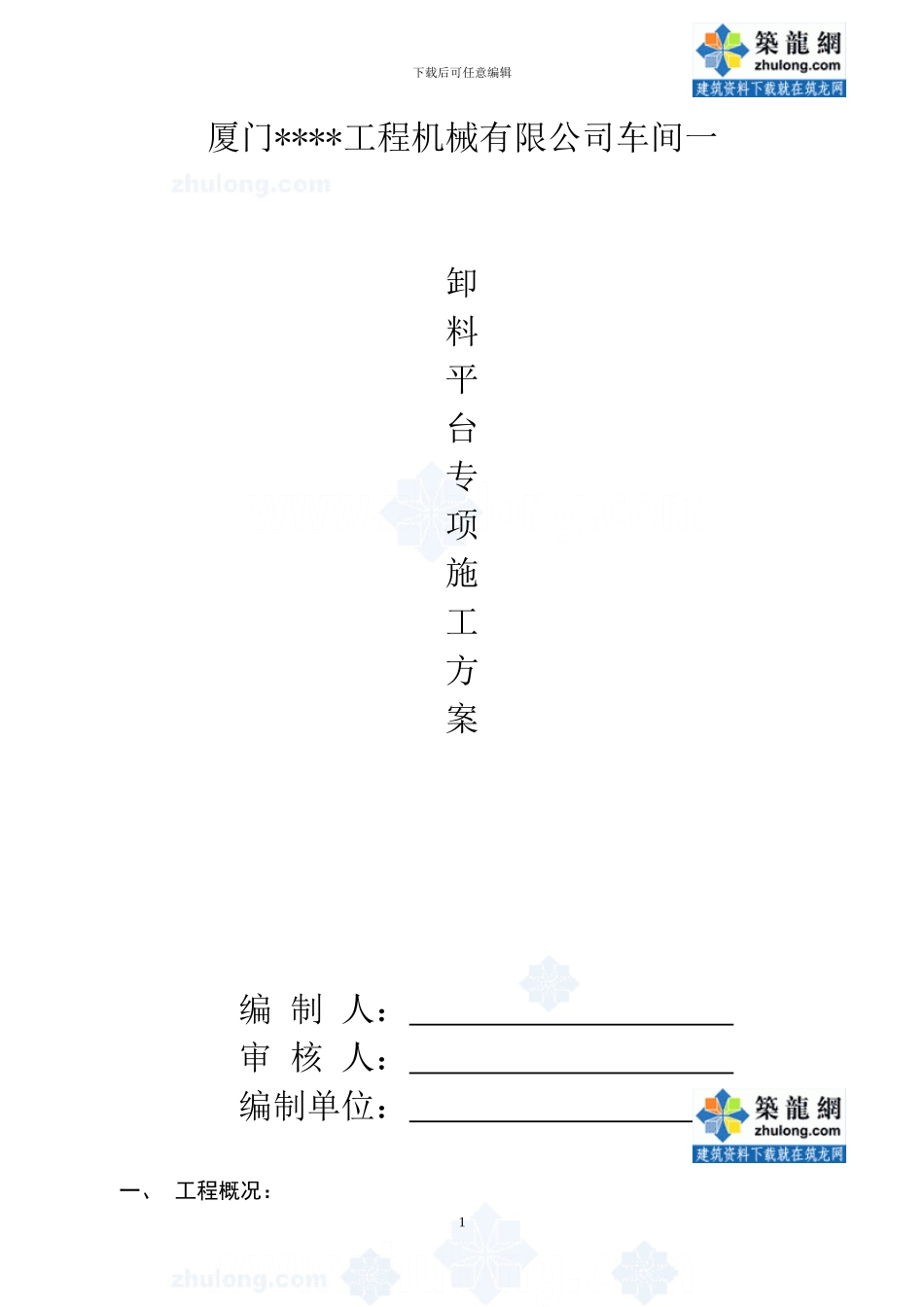

厦门某厂房卸料平台施工方案-secret_第1页
1/8

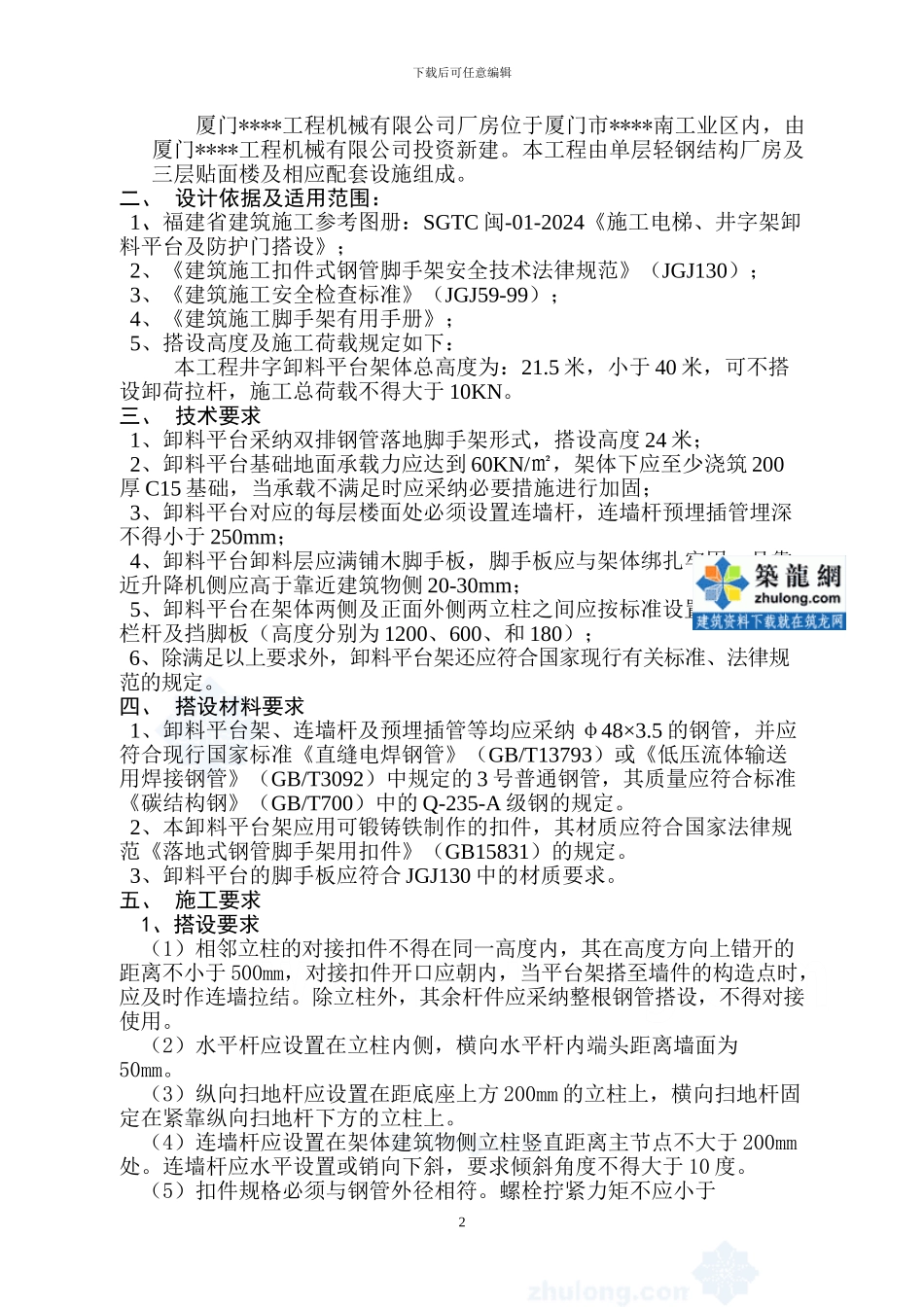

厦门某厂房卸料平台施工方案-secret_第2页
2/8

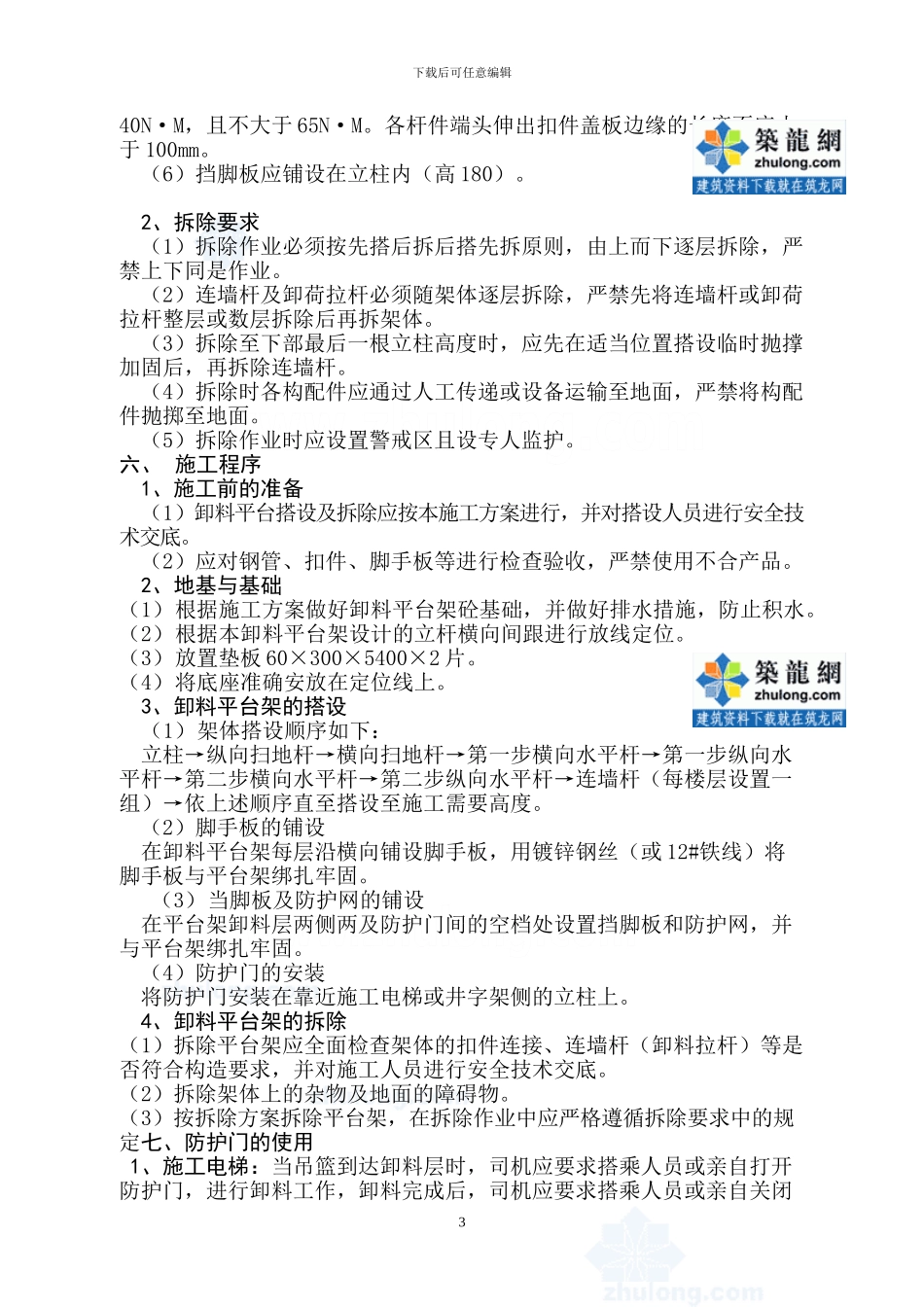

厦门某厂房卸料平台施工方案-secret_第3页
3/8
下载后可任意编辑厦门****工程机械有限公司车间一卸料平台专项施工方案编 制 人: 审 核 人: 编制单位: 一、 工程概况:1下载后可任意编辑厦门****工程机械有限公司厂房位于厦门市****南工业区内,由厦门****工程机械有限公司投资新建。本工程由单层轻钢结构厂房及三层贴面楼及相应配套设施组成。二、 设计依据及适用范围: 1、福建省建筑施工参考图册:SGTC 闽-01-2024《施工电梯、井字架卸料平台及防护门搭设》; 2、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130); 3、《建筑施工安全检查标准》(JGJ59-99); 4、《建筑施工脚手架有用手册》; 5、搭设高度及施工荷载规定如下:本工程井字卸料平台架体总高度为:21.5 米,小于 40 米,可不搭设卸荷拉杆,施工总荷载不得大于 10KN。三、 技术要求 1、卸料平台采纳双排钢管落地脚手架形式,搭设高度 24 米; 2、卸料平台基础地面承载力应达到 60KN/㎡,架体下应至少浇筑 200厚 C15 基础,当承载不满足时应采纳必要措施进行加固; 3、卸料平台对应的每层楼面处必须设置连墙杆,连墙杆预埋插管埋深不得小于 250mm; 4、卸料平台卸料层应满铺木脚手板,脚手板应与架体绑扎牢固,且靠近升降机侧应高于靠近建筑物侧 20-30mm; 5、卸料平台在架体两侧及正面外侧两立柱之间应按标准设置扶手、中栏杆及挡脚板(高度分别为 1200、600、和 180); 6、除满足以上要求外,卸料平台架还应符合国家现行有关标准、法律规范的规定。四、 搭设材料要求 1、卸料平台架、连墙杆及预埋插管等均应采纳 φ48×3.5 的钢管,并应符合现行国家标准《直缝电焊钢管》(GB/T13793)或《低压流体输送用焊接钢管》(GB/T3092)中规定的 3 号普通钢管,其质量应符合标准《碳结构钢》(GB/T700)中的 Q-235-A 级钢的规定。 2、本卸料平台架应用可锻铸铁制作的扣件,其材质应符合国家法律规范《落地式钢管脚手架用扣件》(GB15831)的规定。 3、卸料平台的脚手板应符合 JGJ130 中的材质要求。五、 施工要求 1、搭设要求 (1)相邻立柱的对接扣件不得在同一高度内,其在高度方向上错开的距离不小于 500mm,对接扣件开口应朝内,当平台架搭至墙件的构造点时,应及时作连墙拉结。除立柱外,其余杆件应采纳整根钢管搭设,不得对接使用。 (2)水平杆应设置在立柱内侧,横向水平杆内端头距离墙面为50mm。 (3)纵向扫地杆应设置在距底座上方 200mm 的立柱上,横...
