双块式无砟轨道施工测量作业指导书VIP免费

双块式无砟轨道施工测量作业指导书_第1页
1/9

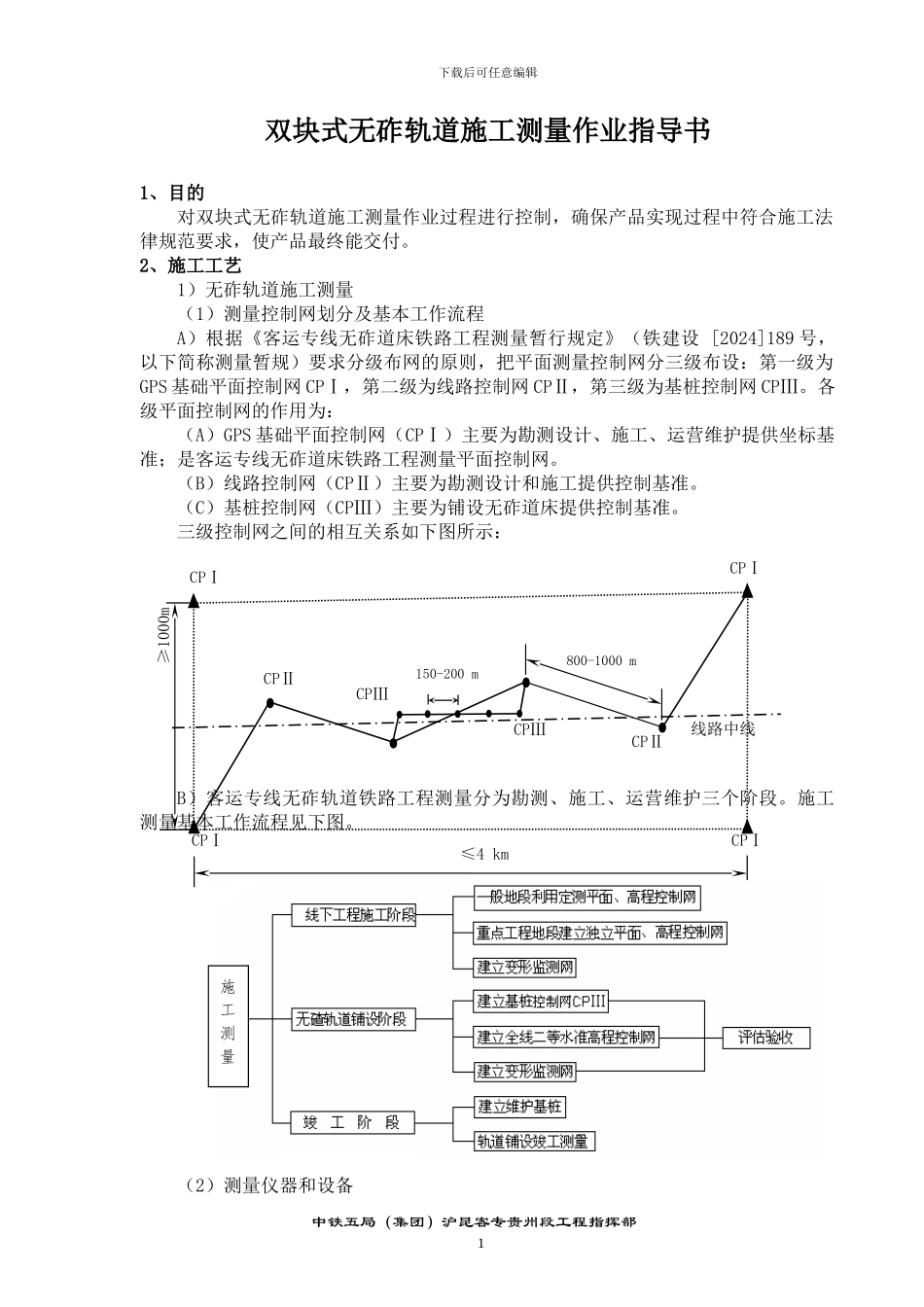

双块式无砟轨道施工测量作业指导书_第2页
2/9
双块式无砟轨道施工测量作业指导书_第3页
3/9
下载后可任意编辑目录1、目的..................................................................12、施工工艺..............................................................13、劳动组织.............................................................104、施工技术措施.........................................................10中铁五局(集团)沪昆客专贵州段工程指挥部下载后可任意编辑双块式无砟轨道施工测量作业指导书1、目的对双块式无砟轨道施工测量作业过程进行控制,确保产品实现过程中符合施工法律规范要求,使产品最终能交付。2、施工工艺1)无砟轨道施工测量(1)测量控制网划分及基本工作流程A)根据《客运专线无砟道床铁路工程测量暂行规定》(铁建设 [2024]189 号,以下简称测量暂规)要求分级布网的原则,把平面测量控制网分三级布设:第一级为GPS 基础平面控制网 CPⅠ,第二级为线路控制网 CPⅡ,第三级为基桩控制网 CPⅢ。各级平面控制网的作用为:(A)GPS 基础平面控制网(CPⅠ)主要为勘测设计、施工、运营维护提供坐标基准;是客运专线无砟道床铁路工程测量平面控制网。 (B)线路控制网(CPⅡ)主要为勘测设计和施工提供控制基准。(C)基桩控制网(CPⅢ)主要为铺设无砟道床提供控制基准。三级控制网之间的相互关系如下图所示:B)客运专线无砟轨道铁路工程测量分为勘测、施工、运营维护三个阶段。施工测量基本工作流程见下图。(2)测量仪器和设备中铁五局(集团)沪昆客专贵州段工程指挥部1线路中线CPⅡCPⅠCPⅢCPⅡ150-200 mCPⅠCPⅢCPⅠCPⅠ≤4 km≥1000m800-1000 m施工测量下载后可任意编辑为保证施工质量和精度要求,全段主要采纳全站仪和高精度水准仪复测CPⅠ、CPⅡ,测设 CPⅢ 及加密基桩网,采纳 GRP1000 轨道测量系统进行无砟轨道施工测量。GRP1000 测量系统能够实时显示当前轨道位置与设计坐标的偏差,测量和定位速度快,精度高,测量数据的采集、分析、存储、均自动完成,具有很高的测量效率。GRP1000 测量系统由手推式轨检小车及相应的控制单元、传感器装置(可测量高低,轨向,水平,轨距,里程等)以及测量和分析软件等组成,能够有效地控制轨道铺设的精度,使无砟轨道的施工质量满足设计精度的要求。(3)测量作业步骤A)平面控制测量按以下步骤进行:(A)在两个基桩之间设置一标准点,架设全站仪并调平。(B)确定全站仪的位置和全站仪定向。每个标准点在两个方向上观测到...
