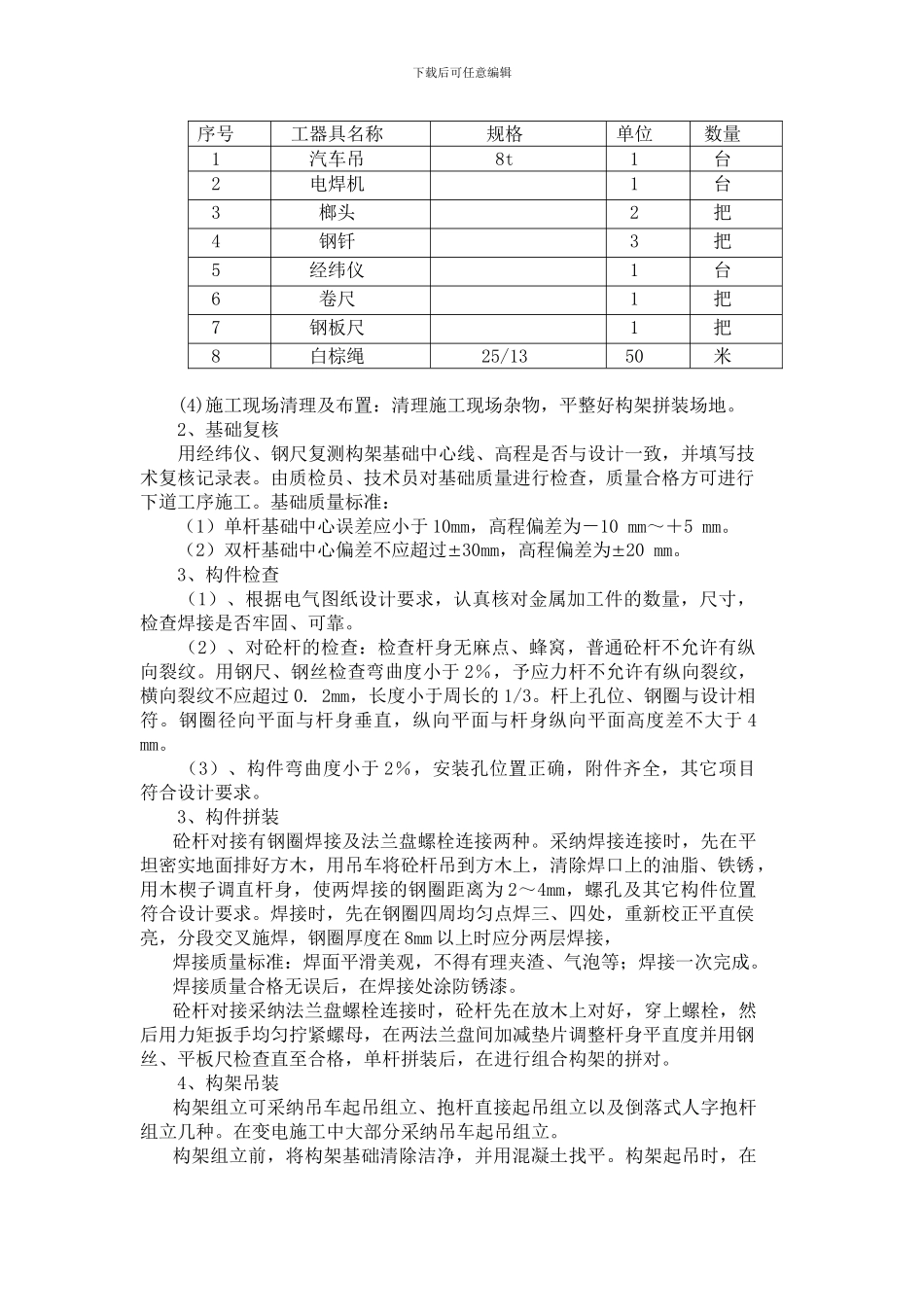

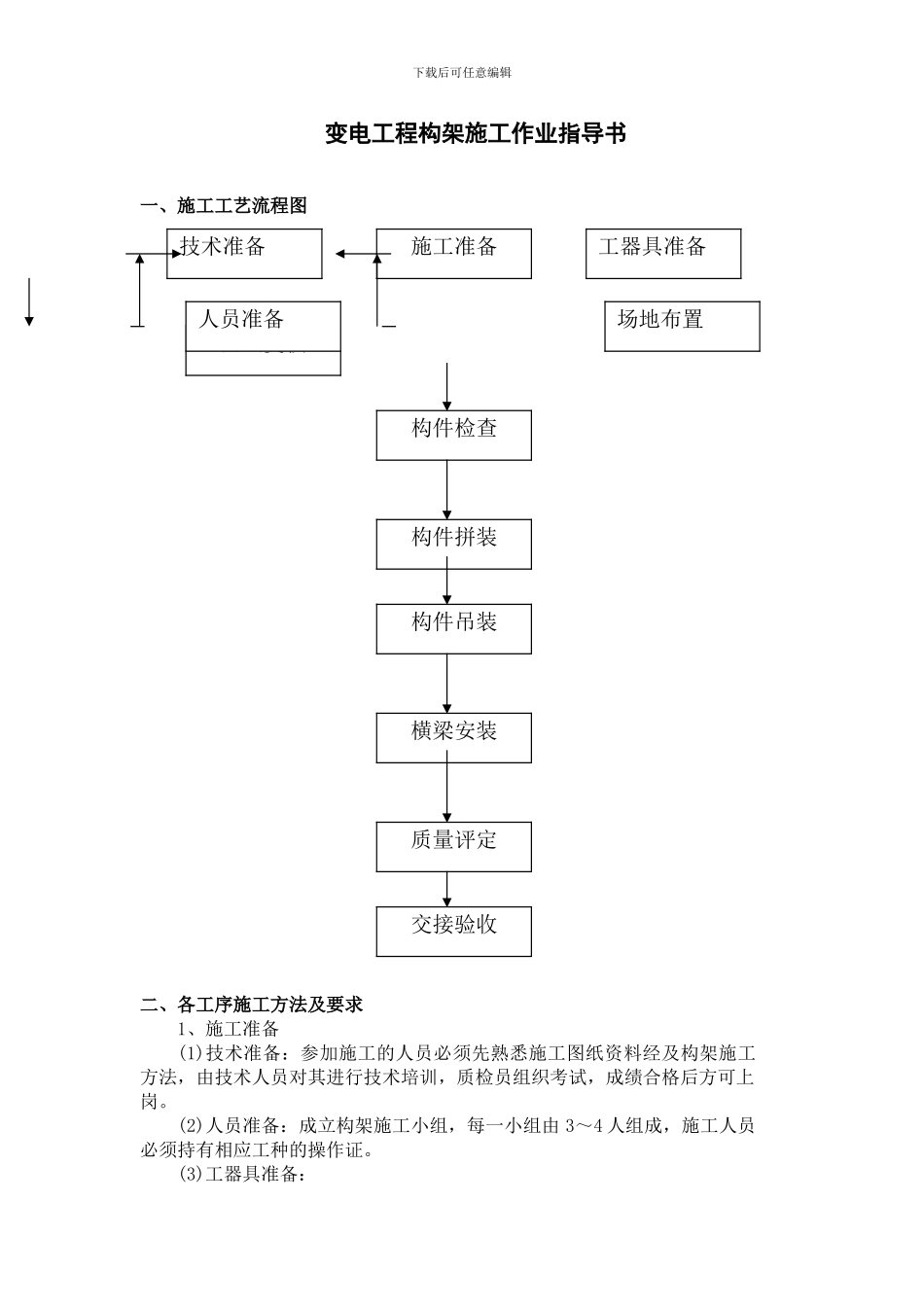

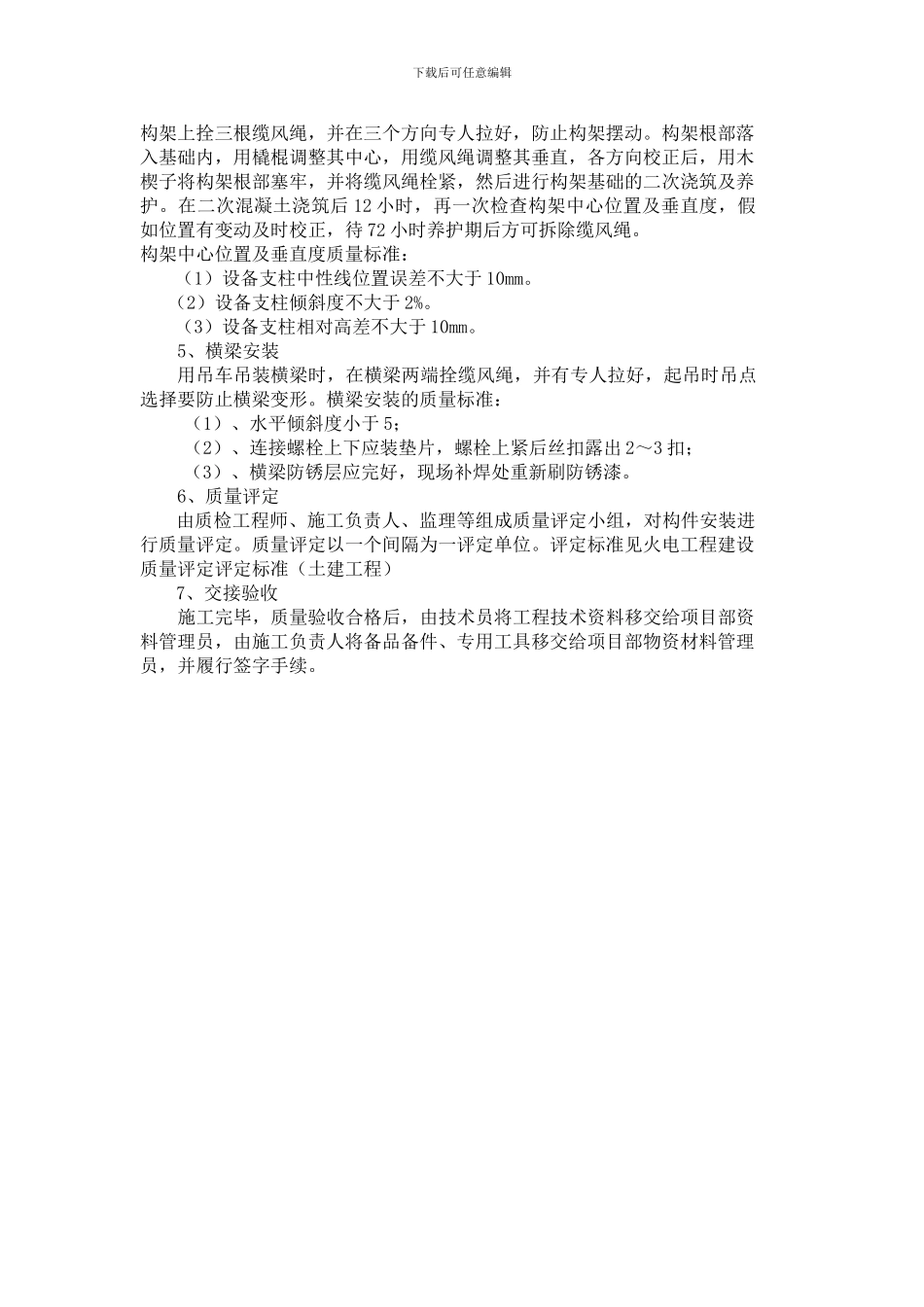

下载后可任意编辑变电工程构架施工作业指导书一、施工工艺流程图二、各工序施工方法及要求1、施工准备(1)技术准备:参加施工的人员必须先熟悉施工图纸资料经及构架施工方法,由技术人员对其进行技术培训,质检员组织考试,成绩合格后方可上岗。(2)人员准备:成立构架施工小组,每一小组由 3~4 人组成,施工人员必须持有相应工种的操作证。(3)工器具准备:施工准备基础复核构件检查构件拼装构件吊装横梁安装质量评定工器具准备技术准备场地布置人员准备交接验收下载后可任意编辑序号工器具名称规格单位数量1汽车吊8t1台2电焊机1台3榔头2把4钢钎3把5经纬仪1台6卷尺1把7钢板尺1把8白棕绳25/1350米(4)施工现场清理及布置:清理施工现场杂物,平整好构架拼装场地。2、基础复核 用经纬仪、钢尺复测构架基础中心线、高程是否与设计一致,并填写技术复核记录表。由质检员、技术员对基础质量进行检查,质量合格方可进行下道工序施工。基础质量标准:(1)单杆基础中心误差应小于 10mm,高程偏差为-10 mm~+5 mm。(2)双杆基础中心偏差不应超过30mm,高程偏差为20 mm。3、构件检查 (1)、根据电气图纸设计要求,认真核对金属加工件的数量,尺寸,检查焊接是否牢固、可靠。 (2)、对砼杆的检查:检查杆身无麻点、蜂窝,普通砼杆不允许有纵向裂纹。用钢尺、钢丝检查弯曲度小于 2%,予应力杆不允许有纵向裂纹,横向裂纹不应超过 0. 2mm,长度小于周长的 1/3。杆上孔位、钢圈与设计相符。钢圈径向平面与杆身垂直,纵向平面与杆身纵向平面高度差不大于 4 mm。 (3)、构件弯曲度小于 2%,安装孔位置正确,附件齐全,其它项目符合设计要求。 3、构件拼装砼杆对接有钢圈焊接及法兰盘螺栓连接两种。采纳焊接连接时,先在平坦密实地面排好方木,用吊车将砼杆吊到方木上,清除焊口上的油脂、铁锈,用木楔子调直杆身,使两焊接的钢圈距离为 2~4mm,螺孔及其它构件位置符合设计要求。焊接时,先在钢圈四周均匀点焊三、四处,重新校正平直侯亮,分段交叉施焊,钢圈厚度在 8mm 以上时应分两层焊接,焊接质量标准:焊面平滑美观,不得有理夹渣、气泡等;焊接一次完成。焊接质量合格无误后,在焊接处涂防锈漆。砼杆对接采纳法兰盘螺栓连接时,砼杆先在放木上对好,穿上螺栓,然后用力矩扳手均匀拧紧螺母,在两法兰盘间加减垫片调整杆身平直度并用钢丝、平板尺检查直至合格,单杆拼装后,在进行组合构架的拼对。4、构架吊装构架组立可采纳吊...
