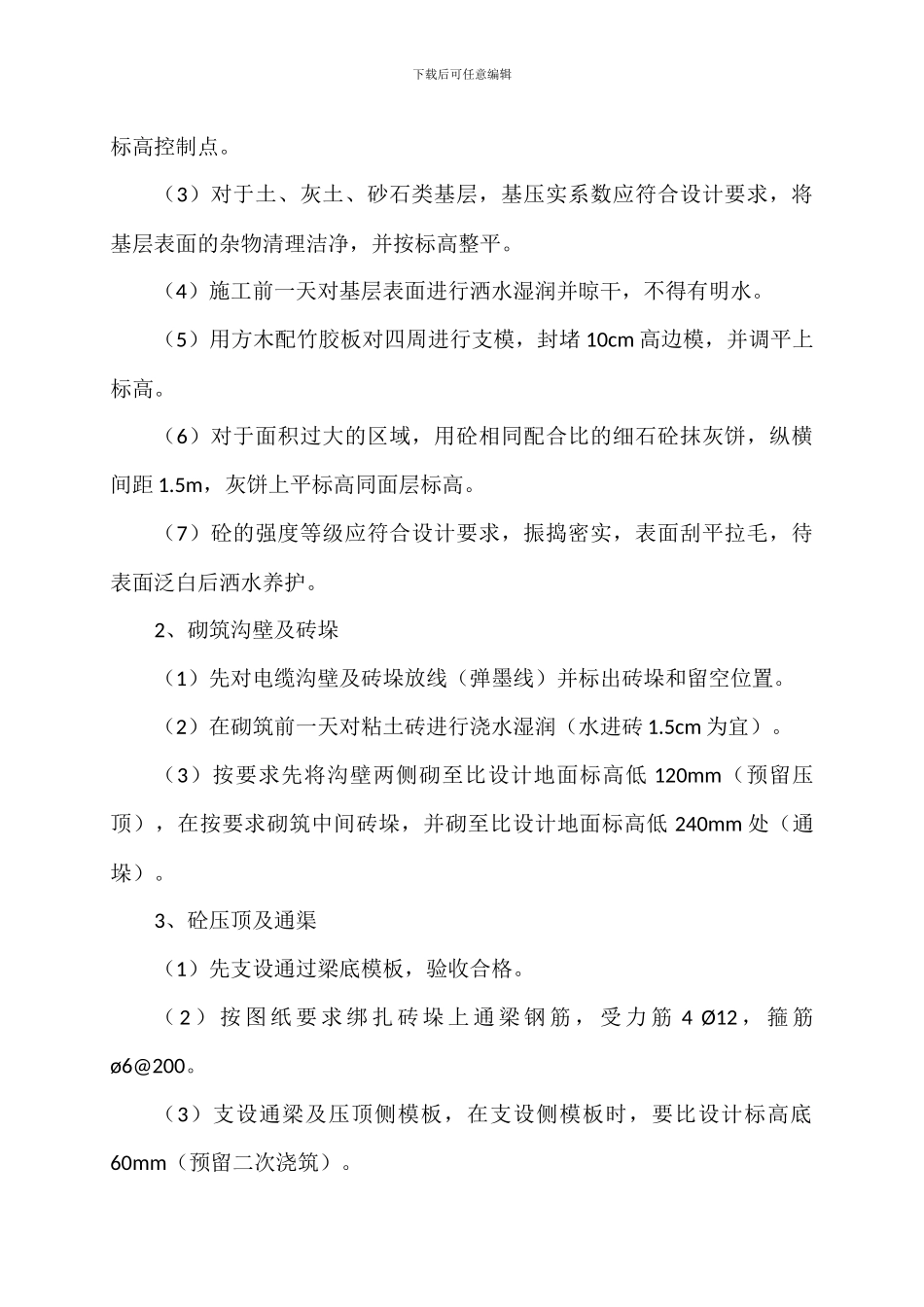

下载后可任意编辑变配电室电缆沟施工工艺标准一、施工准备1、技术准备（1）熟悉图纸，核对产品安装要求。（2）对施工人员进行技术交底，并交至施工操作人员。2、物资准备（1）标砖、砂子、水泥、Ø12 钢筋、ø6 钢筋、ø8 钢筋、ø10 钢筋、L50*50 角钢、5mm 钢板。（2）方木（60*80）、竹胶板、卡具、铁丝、固钉、焊条。（3）电焊机、切割机、振捣棒、照明灯具。（4）手推车、铁锹、筛子、刮杠、木抹子、钢抹子、扫帚、胶条水管。（5）水准仪、靠尺、塞尺、钢尺等。3、作业条件准备（1）施工前在四周墙身弹好基准水平墨线（50 线）。（2）作业区域内的回填土及标高确定无误。（3）对作业区域内的照明设施要具备条件。二、施工工艺1、地沟砼垫层（1）先对电缆沟进行放线（白灰线）确定位置。（2）根据标高控制点线量出面层标高，在墙柱上弹出标高线或测设下载后可任意编辑标高控制点。（3）对于土、灰土、砂石类基层，基压实系数应符合设计要求，将基层表面的杂物清理洁净，并按标高整平。（4）施工前一天对基层表面进行洒水湿润并晾干，不得有明水。（5）用方木配竹胶板对四周进行支模，封堵 10cm 高边模，并调平上标高。（6）对于面积过大的区域，用砼相同配合比的细石砼抹灰饼，纵横间距 1.5m，灰饼上平标高同面层标高。（7）砼的强度等级应符合设计要求，振捣密实，表面刮平拉毛，待表面泛白后洒水养护。2、砌筑沟壁及砖垛（1）先对电缆沟壁及砖垛放线（弹墨线）并标出砖垛和留空位置。（2）在砌筑前一天对粘土砖进行浇水湿润（水进砖 1.5cm 为宜）。（3）按要求先将沟壁两侧砌至比设计地面标高低 120mm（预留压顶），在按要求砌筑中间砖垛，并砌至比设计地面标高低 240mm 处（通垛）。3、砼压顶及通渠（1）先支设通过梁底模板，验收合格。（ 2 ） 按 图 纸 要 求 绑 扎 砖 垛 上 通 梁 钢 筋 ， 受 力 筋 4 Ø12 ， 箍 筋ø6@200。（3）支设通梁及压顶侧模板，在支设侧模板时，要比设计标高底60mm（预留二次浇筑）。下载后可任意编辑（4）按图纸要求的砼等级，浇筑压顶砼，在浇筑过程中对属于盖钢盖板的压顶预埋 ø8 钢筋头（上部外露 70-100mm，下部要设置弯钩锚在砼中），每隔 500mm 预埋一根，预埋钢筋距沟内侧 30mm 左右为宜。对于通梁的砼也要留 60mm，不需要预埋钢筋（通梁上部两根受力钢筋要外露）。将砼振捣密实，表面要收平拉毛。4、电缆沟抹灰（1）将沟底部清扫洁净，并提前一天对...
