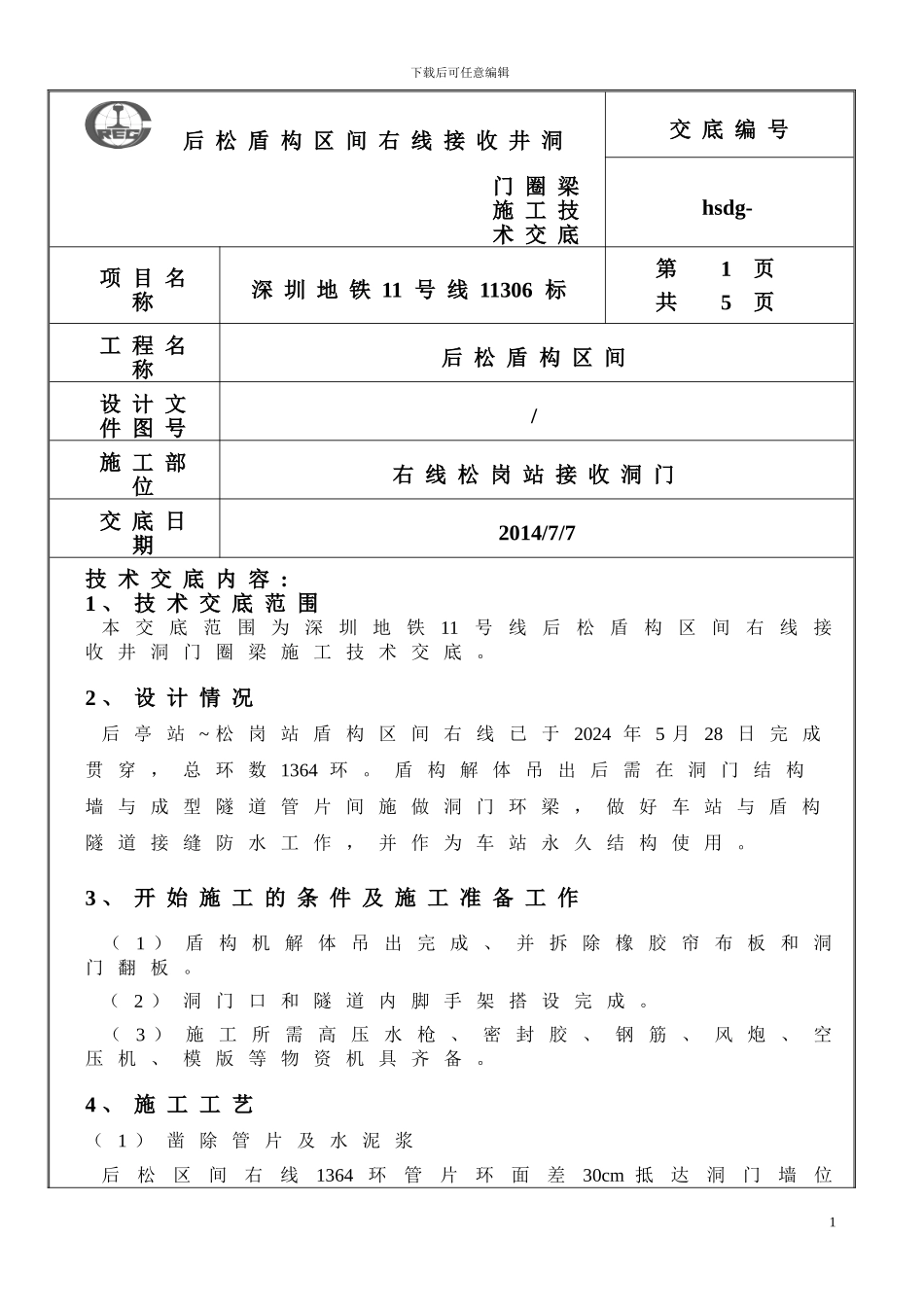

下载后可任意编辑 后 松 盾 构 区 间 右 线 接 收 井 洞门 圈 梁施 工 技术 交 底交 底 编 号hsdg-项 目 名称深 圳 地 铁 11 号 线 11306 标第 1 页共 5 页工 程 名称后 松 盾 构 区 间设 计 文件 图 号/施 工 部位右 线 松 岗 站 接 收 洞 门交 底 日期2014/7/7技 术 交 底 内 容 :1 、 技 术 交 底 范 围本交底范围为深圳地铁11号线后松盾构区间右线接收 井 洞 门 圈 梁 施 工 技 术 交 底 。2 、 设 计 情 况后 亭 站 ~ 松 岗 站 盾 构 区 间 右 线 已 于 2024 年 5 月 28 日 完 成贯 穿 ， 总 环 数 1364 环 。 盾 构 解 体 吊 出 后 需 在 洞 门 结 构墙 与 成 型 隧 道 管 片 间 施 做 洞 门 环 梁 ， 做 好 车 站 与 盾 构隧 道 接 缝 防 水 工 作 ， 并 作 为 车 站 永 久 结 构 使 用 。3 、 开 始 施 工 的 条 件 及 施 工 准 备 工 作 （ 1 ） 盾 构 机 解 体 吊 出 完 成 、 并 拆 除 橡 胶 帘 布 板 和 洞门 翻 板 。 （ 2 ） 洞 门 口 和 隧 道 内 脚 手 架 搭 设 完 成 。 （ 3 ） 施 工 所 需 高 压 水 枪 、 密 封 胶 、 钢 筋 、 风 炮 、 空压 机 、 模 版 等 物 资 机 具 齐 备 。 4 、 施 工 工 艺（ 1 ） 凿 除 管 片 及 水 泥 浆后松区间右线1364 环管片环面差30cm 抵达洞门墙位1置 ， 按 设 计 图 纸 要 求 1364 环 仍 需 凿 除 60cm 长 度 ， 管 片 凿除完成后仍需凿除1364 环背后封堵洞门余留的水泥浆液 以 提 供 下 步 粘 贴 密 封 胶 工 作 面 ， 具 体 凿 除 水 泥 浆 为管片以外30cm ，洞门墙以内1.3m的水泥浆（详见附图 ） 。（ 2 ） 防 水 施 工① 单 组 分 遇 水 膨 胀 密 封 胶 的 施 工 时 间 是 在 混 凝 土 浇捣前的24小时，避开大雨天施工或与水长期浸泡接触 。② 在 需 涂 抹 单 组 分 遇 水 膨 胀 密 封 胶 的 部 位 先 用 高 压水 枪 清 洗 洁 净 ， 待 表 面 干 燥 后 ， 再 用 密 封 胶 枪 均 匀 挤压 单 组 分 遇 水 膨 胀 密 封 胶 ， 具 体 需 要 ...
