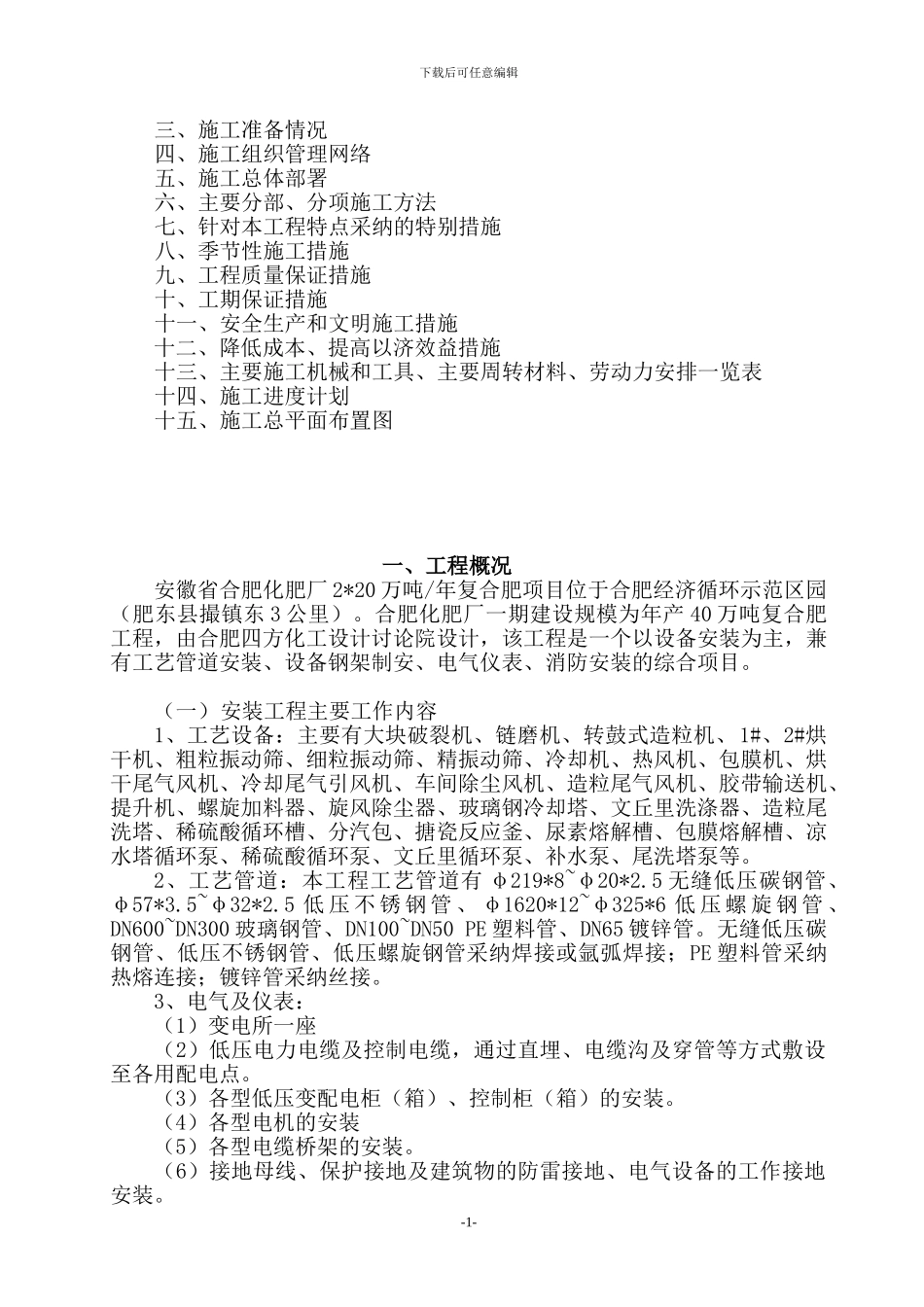

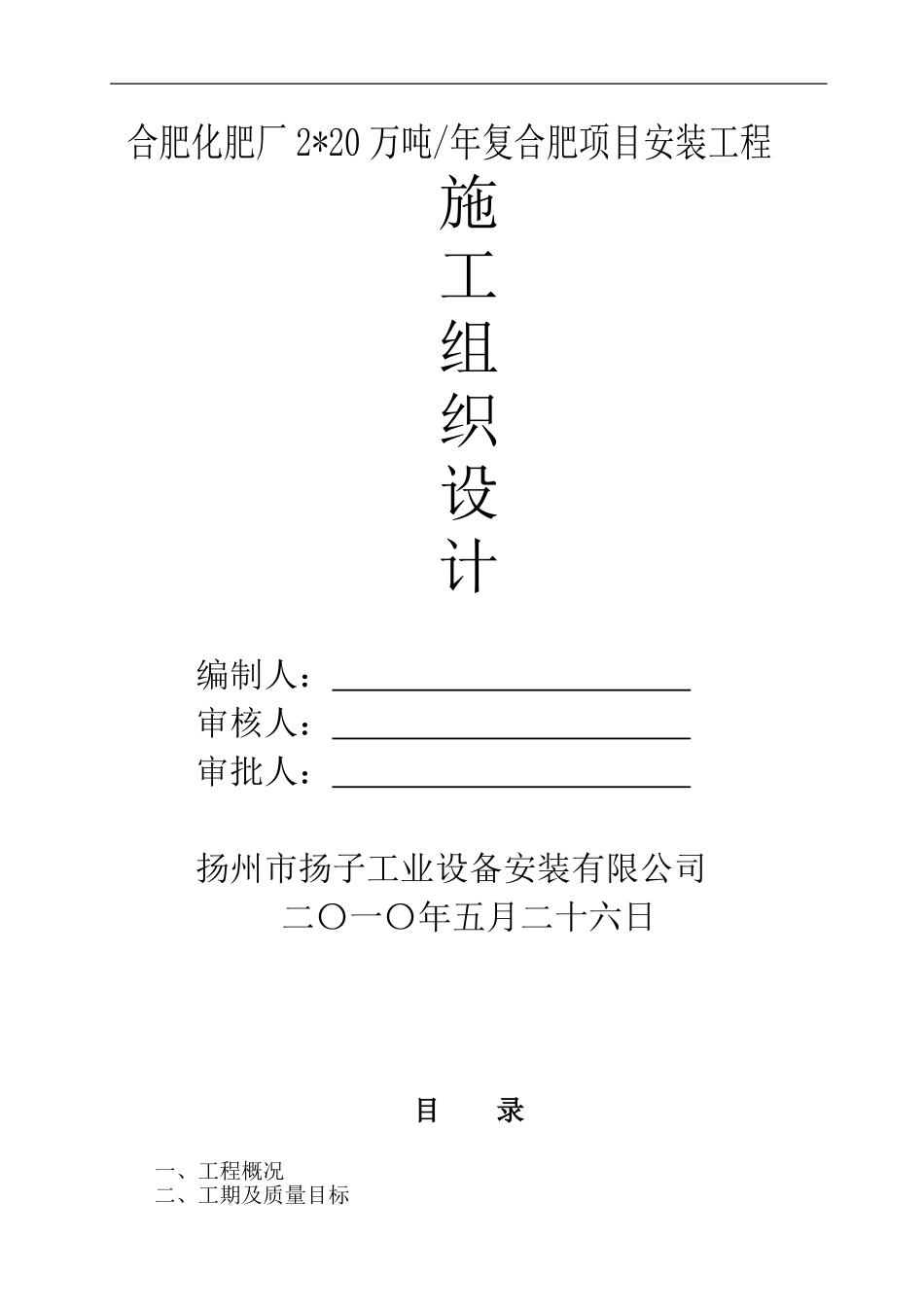

合肥化肥厂 2*20 万吨/年复合肥项目安装工程施工组织设计编制人： 审核人： 审批人： 扬州市扬子工业设备安装有限公司二〇一〇年五月二十六日目 录一、工程概况二、工期及质量目标下载后可任意编辑三、施工准备情况四、施工组织管理网络五、施工总体部署六、主要分部、分项施工方法七、针对本工程特点采纳的特别措施八、季节性施工措施九、工程质量保证措施十、工期保证措施十一、安全生产和文明施工措施十二、降低成本、提高以济效益措施十三、主要施工机械和工具、主要周转材料、劳动力安排一览表十四、施工进度计划十五、施工总平面布置图一、工程概况安徽省合肥化肥厂 2*20 万吨/年复合肥项目位于合肥经济循环示范区园（肥东县撮镇东 3 公里）。合肥化肥厂一期建设规模为年产 40 万吨复合肥工程，由合肥四方化工设计讨论院设计，该工程是一个以设备安装为主，兼有工艺管道安装、设备钢架制安、电气仪表、消防安装的综合项目。（一）安装工程主要工作内容1、工艺设备：主要有大块破裂机、链磨机、转鼓式造粒机、1#、2#烘干机、粗粒振动筛、细粒振动筛、精振动筛、冷却机、热风机、包膜机、烘干尾气风机、冷却尾气引风机、车间除尘风机、造粒尾气风机、胶带输送机、提升机、螺旋加料器、旋风除尘器、玻璃钢冷却塔、文丘里洗涤器、造粒尾洗塔、稀硫酸循环槽、分汽包、搪瓷反应釜、尿素熔解槽、包膜熔解槽、凉水塔循环泵、稀硫酸循环泵、文丘里循环泵、补水泵、尾洗塔泵等。2、工艺管道：本工程工艺管道有 φ219*8~φ20*2.5 无缝低压碳钢管、φ57*3.5~φ32*2.5 低 压 不 锈 钢 管 、 φ1620*12~φ325*6 低 压 螺 旋 钢 管 、DN600~DN300 玻璃钢管、DN100~DN50 PE 塑料管、DN65 镀锌管。无缝低压碳钢管、低压不锈钢管、低压螺旋钢管采纳焊接或氩弧焊接；PE 塑料管采纳热熔连接；镀锌管采纳丝接。3、电气及仪表：（1）变电所一座（2）低压电力电缆及控制电缆，通过直埋、电缆沟及穿管等方式敷设至各用配电点。（3）各型低压变配电柜（箱）、控制柜（箱）的安装。（4）各型电机的安装（5）各型电缆桥架的安装。（6）接地母线、保护接地及建筑物的防雷接地、电气设备的工作接地安装。-1-下载后可任意编辑（7）各型工厂灯的安装。（二）本工程主要特点1、安装作业量大，施工环节受天气影响较大。本项目安装工程中，设备安装工程量较大、吨位大。因此，在施工过程中应合理安排设备的进场及安装顺序，作好与其他施工单...
