咸阳市民文化中心施工用电组织设计VIP免费

咸阳市民文化中心施工用电组织设计_第1页
1/10
咸阳市民文化中心施工用电组织设计_第2页
2/10

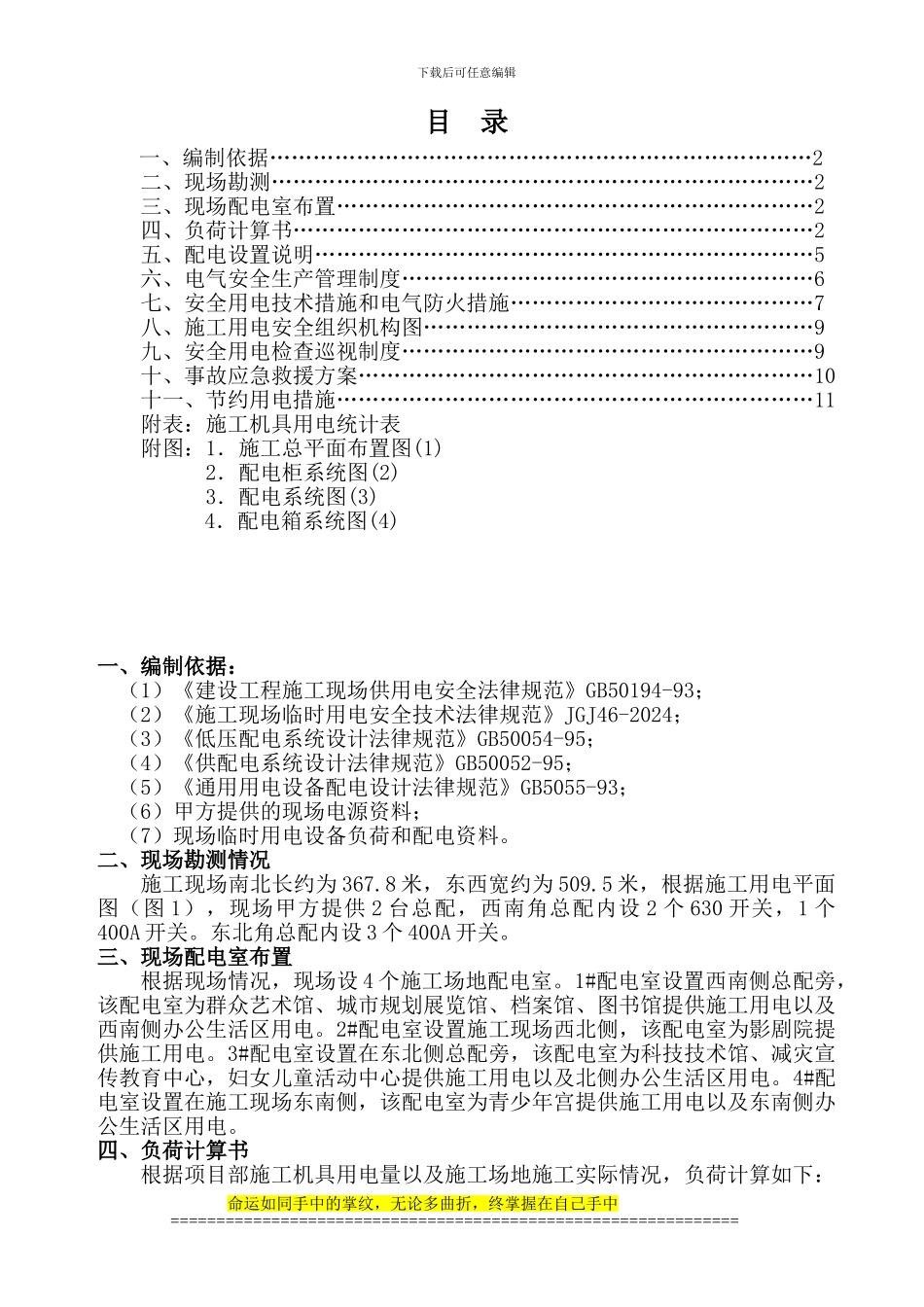

咸阳市民文化中心施工用电组织设计_第3页
3/10
咸阳市市民文化中心文化场馆工程临电施工组织设计编制人:审核人:审批人:陕西建工集团总公司咸阳市市民文化中心场馆工程项目部2014 年 3 月 28 日下载后可任意编辑目 录一、编制依据…………………………………………………………………2二、现场勘测…………………………………………………………………2三、现场配电室布置…………………………………………………………2四、负荷计算书………………………………………………………………2五、配电设置说明……………………………………………………………5六、电气安全生产管理制度…………………………………………………6七、安全用电技术措施和电气防火措施……………………………………7八、施工用电安全组织机构图………………………………………………9九、安全用电检查巡视制度…………………………………………………9十、事故应急救援方案………………………………………………………10十一、节约用电措施…………………………………………………………11附表:施工机具用电统计表附图:1.施工总平面布置图(1) 2.配电柜系统图(2)3.配电系统图(3)4.配电箱系统图(4)一、编制依据:(1)《建设工程施工现场供用电安全法律规范》GB50194-93;(2)《施工现场临时用电安全技术法律规范》JGJ46-2024;(3)《低压配电系统设计法律规范》GB50054-95;(4)《供配电系统设计法律规范》GB50052-95;(5)《通用用电设备配电设计法律规范》GB5055-93;(6)甲方提供的现场电源资料;(7)现场临时用电设备负荷和配电资料。二、现场勘测情况施工现场南北长约为 367.8 米,东西宽约为 509.5 米,根据施工用电平面图(图 1),现场甲方提供 2 台总配,西南角总配内设 2 个 630 开关,1 个400A 开关。东北角总配内设 3 个 400A 开关。三、现场配电室布置根据现场情况,现场设 4 个施工场地配电室。1#配电室设置西南侧总配旁,该配电室为群众艺术馆、城市规划展览馆、档案馆、图书馆提供施工用电以及西南侧办公生活区用电。2#配电室设置施工现场西北侧,该配电室为影剧院提供施工用电。3#配电室设置在东北侧总配旁,该配电室为科技技术馆、减灾宣传教育中心,妇女儿童活动中心提供施工用电以及北侧办公生活区用电。4#配电室设置在施工现场东南侧,该配电室为青少年宫提供施工用电以及东南侧办公生活区用电。四、负荷计算书根据项目部施工机具用电量以及施工场地施工实...
