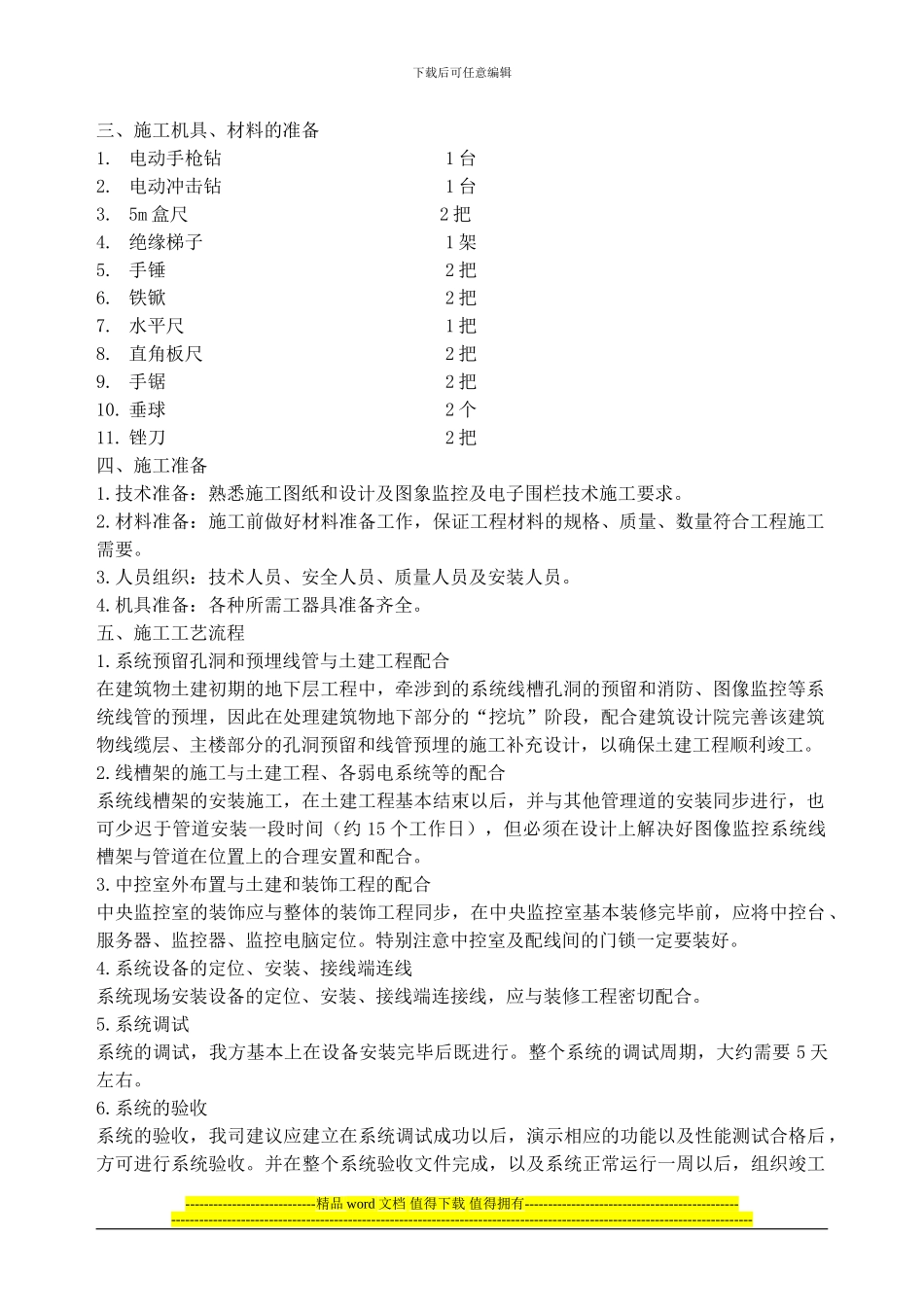

目 录一、适用范围…………………………………………………………………………1二、编制依据…………………………………………………………………………1三、施工机具、材料的准备…………………………………………………………1四、施工准备…………………………………………………………………………1五、施工工艺流程……………………………………………………………………2六、工程施工法律规范……………………………………………………………………2一、适用范围:本施工方案适用于本变电站图象监控及电子围栏系统施工。二、编制依据1. 山东电力工程咨询院设计有限公司图纸2. 《电气装置安装工程接地装置施工及验收法律规范》(GB50169-2024)3. 《电气装置安装工程电气设备交接试验标准》(GB50150-2024)4. 《电气装置安装工程质量检验及评定规程》(DL/T5161.1~17-2024)5. 《国家电网公司输变电工程施工工艺示范手册 变电工程分册》(电气部分 2024 版)6. 设备厂家图纸及说明书下载后可任意编辑三、施工机具、材料的准备1. 电动手枪钻 1 台2. 电动冲击钻 1 台3. 5m 盒尺 2 把4. 绝缘梯子 1 架5. 手锤 2 把6. 铁锨 2 把7. 水平尺 1 把8. 直角板尺 2 把9. 手锯 2 把10. 垂球 2 个11. 锉刀 2 把四、施工准备1.技术准备:熟悉施工图纸和设计及图象监控及电子围栏技术施工要求。2.材料准备:施工前做好材料准备工作,保证工程材料的规格、质量、数量符合工程施工需要。3.人员组织:技术人员、安全人员、质量人员及安装人员。4.机具准备:各种所需工器具准备齐全。五、施工工艺流程1.系统预留孔洞和预埋线管与土建工程配合在建筑物土建初期的地下层工程中,牵涉到的系统线槽孔洞的预留和消防、图像监控等系统线管的预埋,因此在处理建筑物地下部分的“挖坑”阶段,配合建筑设计院完善该建筑物线缆层、主楼部分的孔洞预留和线管预埋的施工补充设计,以确保土建工程顺利竣工。2.线槽架的施工与土建工程、各弱电系统等的配合系统线槽架的安装施工,在土建工程基本结束以后,并与其他管理道的安装同步进行,也可少迟于管道安装一段时间(约 15 个工作日),但必须在设计上解决好图像监控系统线槽架与管道在位置上的合理安置和配合。3.中控室外布置与土建和装饰工程的配合中央监控室的装饰应与整体的装饰工程同步,在中央监控室基本装修完毕前,应将中控台 、服务器、监控器、监控电脑定位。特别...
