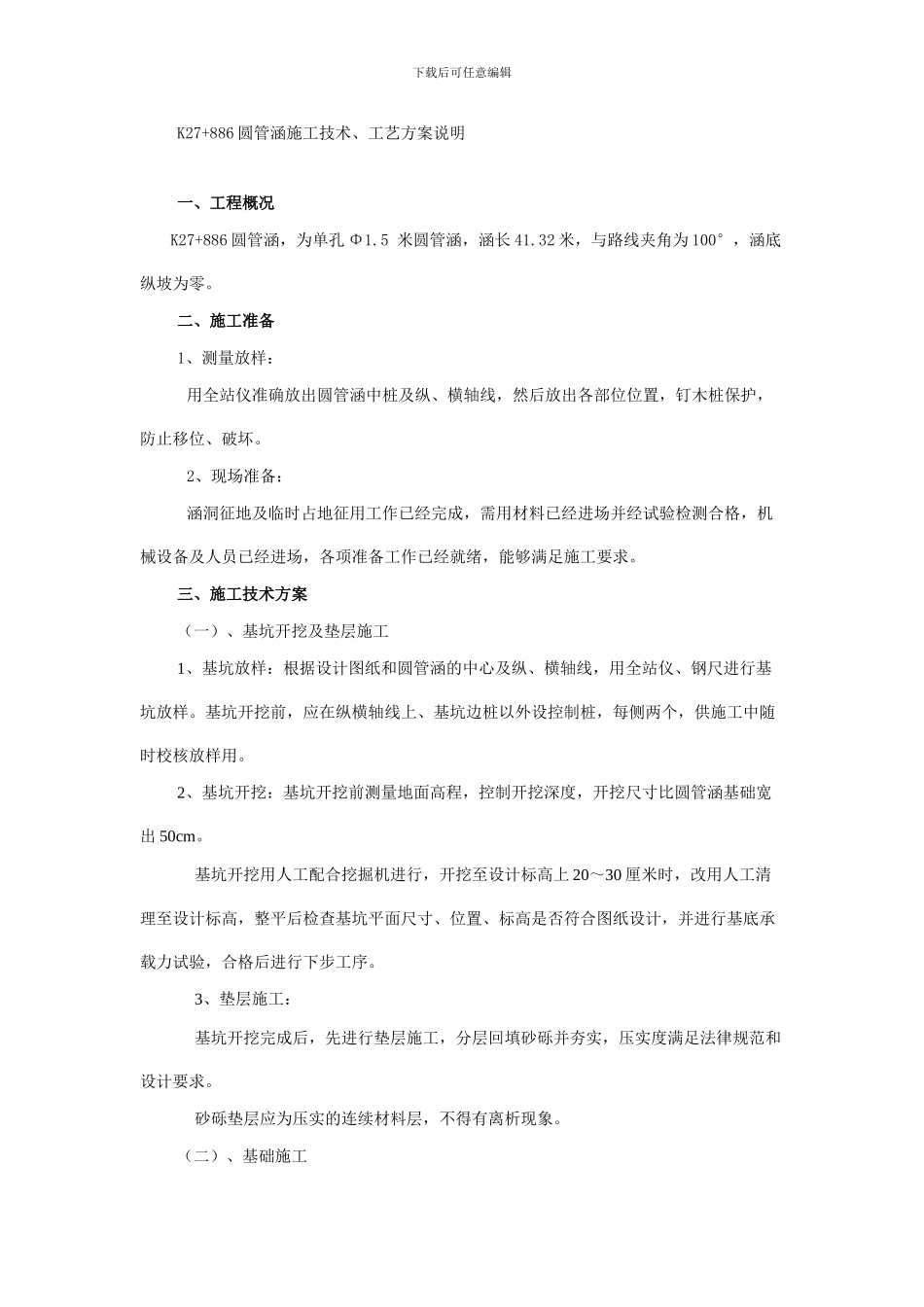

下载后可任意编辑K27+886 圆管涵施工技术、工艺方案说明一、工程概况K27+886 圆管涵，为单孔 Φ1.5 米圆管涵，涵长 41.32 米，与路线夹角为 100°，涵底纵坡为零。二、施工准备1、测量放样：用全站仪准确放出圆管涵中桩及纵、横轴线，然后放出各部位位置，钉木桩保护，防止移位、破坏。2、现场准备：涵洞征地及临时占地征用工作已经完成，需用材料已经进场并经试验检测合格，机械设备及人员已经进场，各项准备工作已经就绪，能够满足施工要求。三、施工技术方案（一）、基坑开挖及垫层施工1、基坑放样：根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样用。2、基坑开挖：基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出 50cm。基坑开挖用人工配合挖掘机进行，开挖至设计标高上 20～30 厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，并进行基底承载力试验，合格后进行下步工序。3、垫层施工：基坑开挖完成后，先进行垫层施工，分层回填砂砾并夯实，压实度满足法律规范和设计要求。砂砾垫层应为压实的连续材料层，不得有离析现象。（二）、基础施工下载后可任意编辑1、基础放样基坑挖好后，应重新放设涵洞的纵、横轴线，同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。2、混凝土管座：混凝土由拌和站集中拌和，混凝土所用砂石料、水泥均应符合法律规范要求，严格按实验室给定的施工配合比拌制砼，拌和均匀。按施工图纸和技术法律规范的要求浇筑管座基础。管基分两次浇筑，先浇筑底下部分，注意预留管基厚度及安放管节座浆混凝土 2～3cm, 待安放管节后再浇筑管底以上部分。（三）、钢筋混凝土圆管的预制1、管节由监理工程师认可的预制厂制作。管节所用钢筋材质和结构与设计一致并满足法律规范要求。管节所用混凝土及原材料满足法律规范与设计要求。2、钢筋混凝土圆管成品应符合下列要求: 管节端面应平整并与其轴线垂直,斜交管涵进出水口管节的外端面应按斜交角进行处理，内外管壁应平直圆滑；如有蜂窝，每处面积不得大于 30×30mm2，深度不得超过 10 mm，总面积不超过全面积的 1%并不得露筋，蜂窝处应修补完善后方可使用。（四）、钢筋混凝土圆管的安装及浇筑剩余基础混凝土安装管节采纳...
