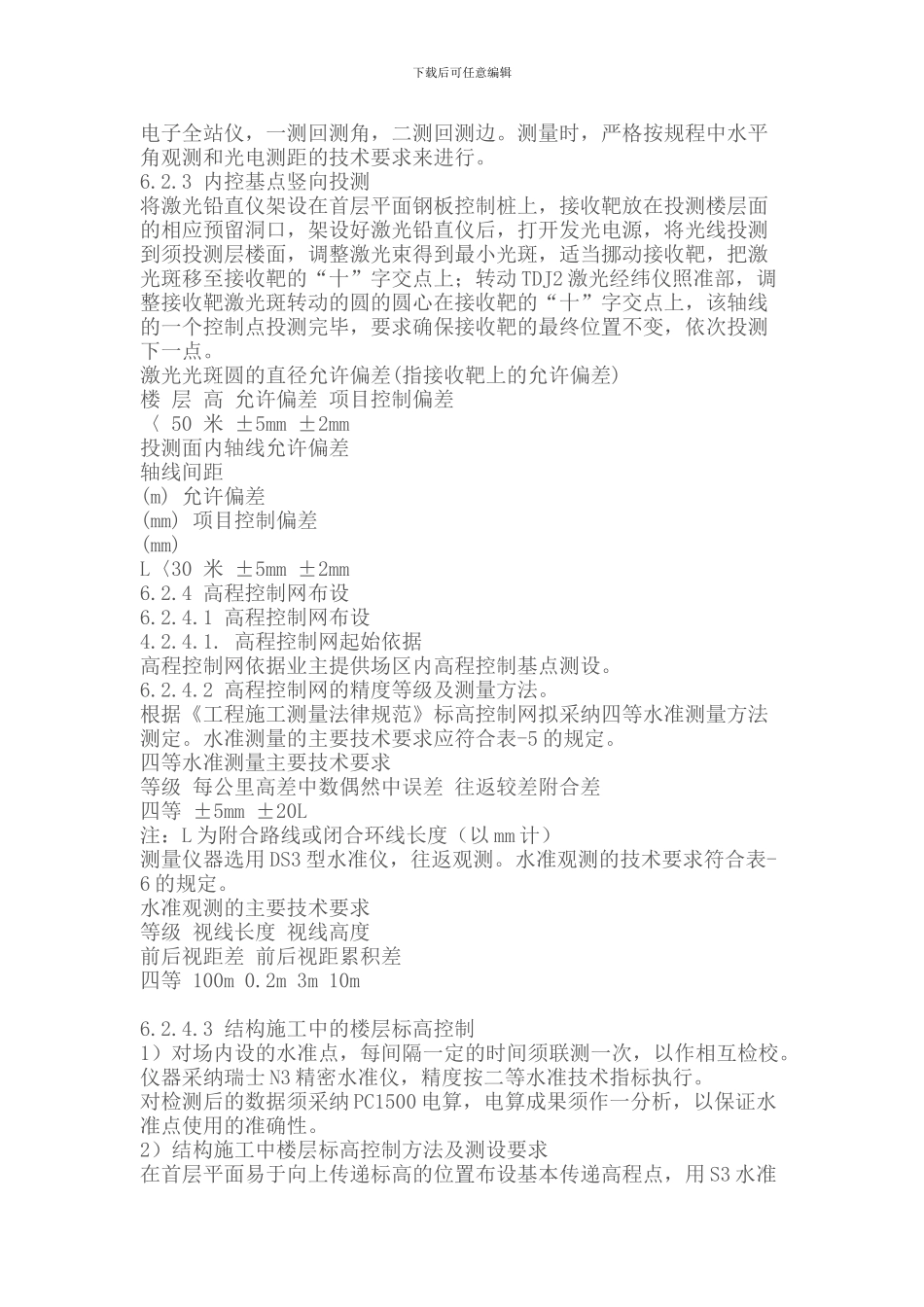

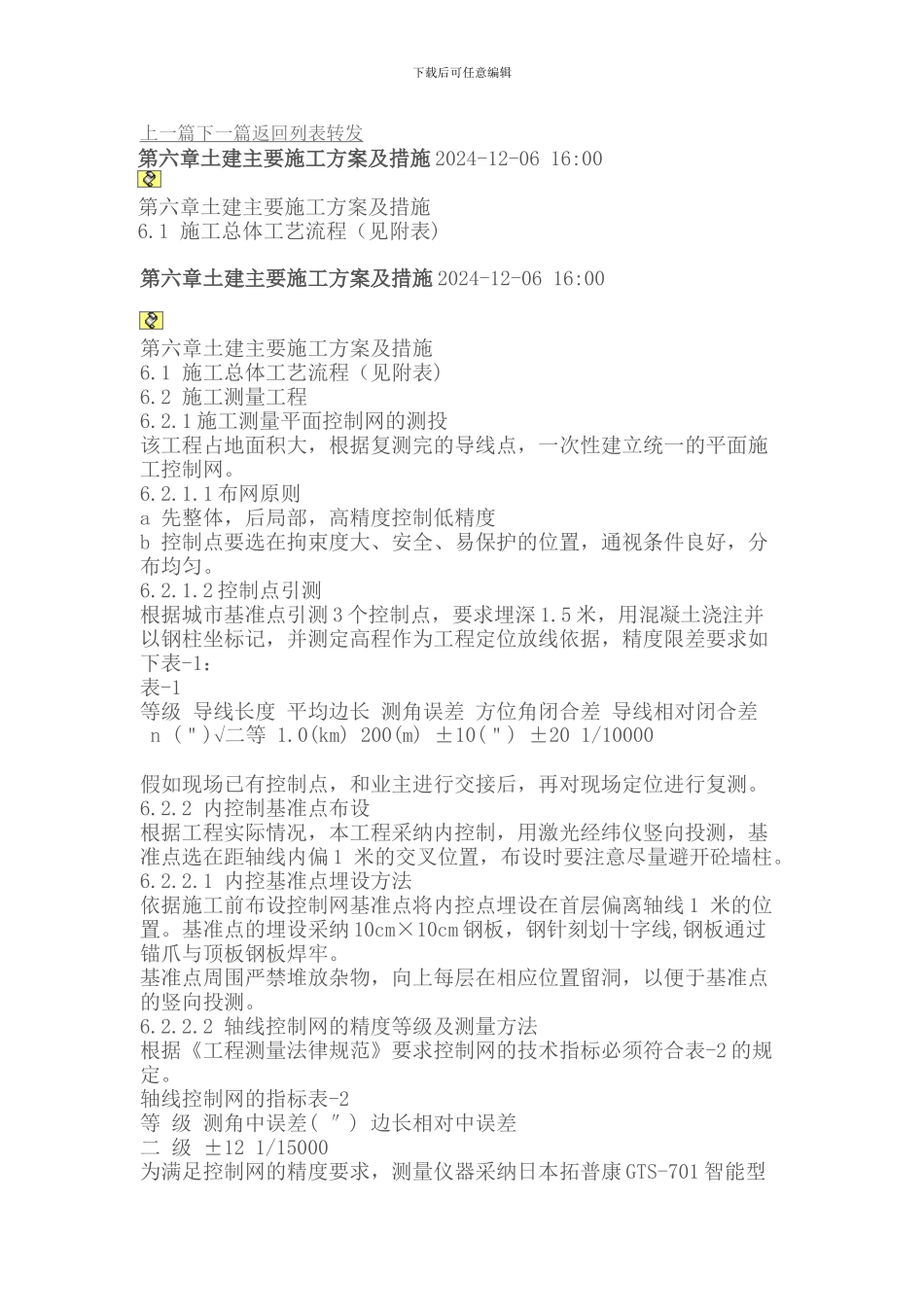

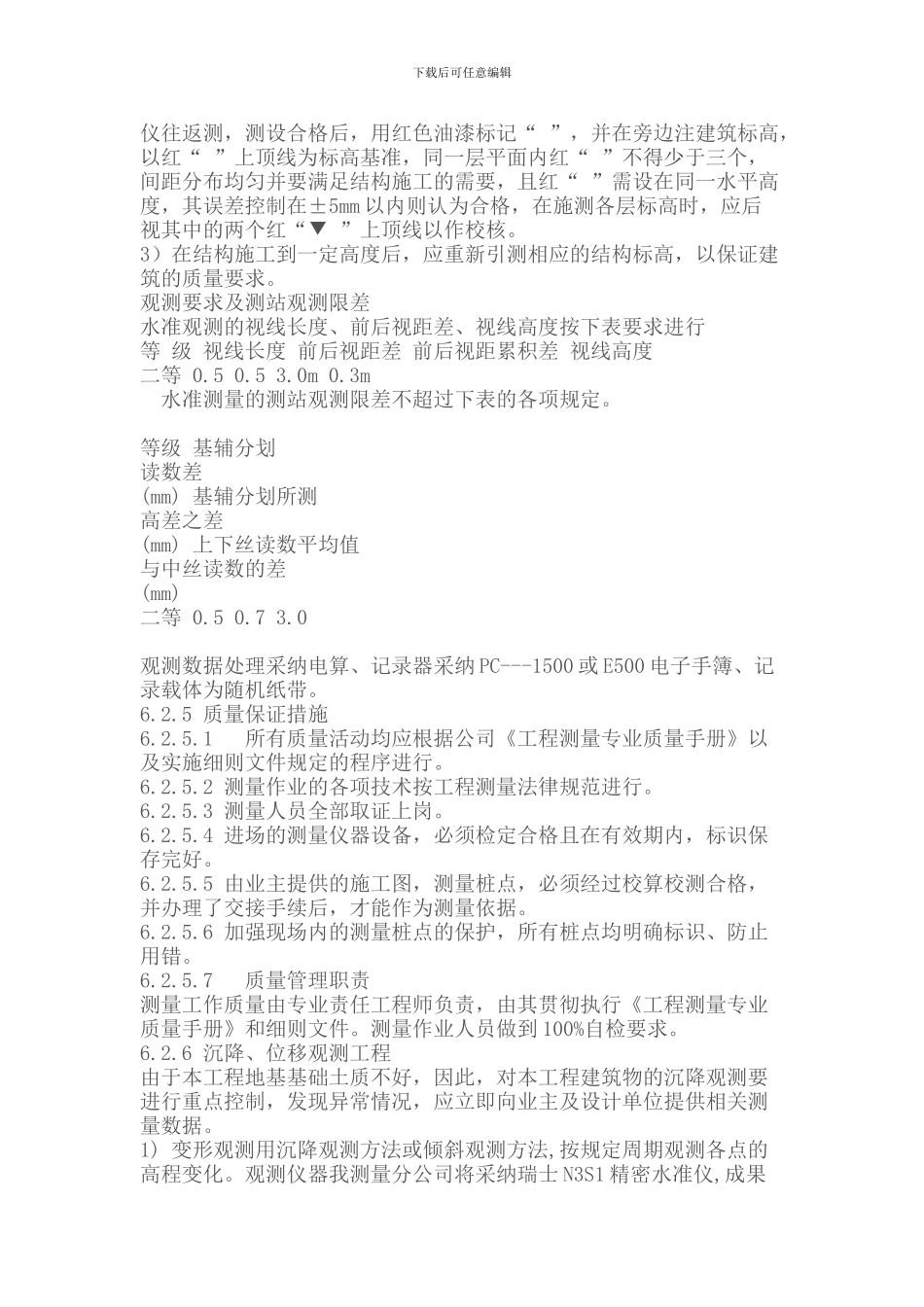

下载后可任意编辑上一篇 下一篇 返回列表 转发 第六章土建主要施工方案及措施 2024-12-06 16:00第六章土建主要施工方案及措施6.1 施工总体工艺流程（见附表)第六章土建主要施工方案及措施 2024-12-06 16:00第六章土建主要施工方案及措施6.1 施工总体工艺流程（见附表)6.2 施工测量工程6.2.1 施工测量平面控制网的测投该工程占地面积大，根据复测完的导线点，一次性建立统一的平面施工控制网。6.2.1.1 布网原则a 先整体，后局部，高精度控制低精度b 控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。6.2.1.2 控制点引测根据城市基准点引测 3 个控制点，要求埋深 1.5 米，用混凝土浇注并以钢柱坐标记，并测定高程作为工程定位放线依据，精度限差要求如下表-1：表-1等级 导线长度 平均边长 测角误差 方位角闭合差 导线相对闭合差 n (＂)二等 1.0(km) 200(m) ±10(＂) ±20 1/10000 假如现场已有控制点，和业主进行交接后，再对现场定位进行复测。6.2.2 内控制基准点布设根据工程实际情况，本工程采纳内控制，用激光经纬仪竖向投测，基准点选在距轴线内偏 1 米的交叉位置，布设时要注意尽量避开砼墙柱。6.2.2.1 内控基准点埋设方法依据施工前布设控制网基准点将内控点埋设在首层偏离轴线 1 米的位置。基准点的埋设采纳 10cm×10cm 钢板，钢针刻划十字线,钢板通过锚爪与顶板钢板焊牢。基准点周围严禁堆放杂物，向上每层在相应位置留洞，以便于基准点的竖向投测。6.2.2.2 轴线控制网的精度等级及测量方法根据《工程测量法律规范》要求控制网的技术指标必须符合表-2 的规定。轴线控制网的指标表-2 等 级 测角中误差( ″) 边长相对中误差二 级 ±12 1/15000为满足控制网的精度要求，测量仪器采纳日本拓普康 GTS-701 智能型下载后可任意编辑电子全站仪，一测回测角，二测回测边。测量时，严格按规程中水平角观测和光电测距的技术要求来进行。6.2.3 内控基点竖向投测将激光铅直仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好激光铅直仪后，打开发光电源，将光线投测到须投测层楼面，调整激光束得到最小光斑，适当挪动接收靶，把激光斑移至接收靶的“十”字交点上；转动 TDJ2 激光经纬仪照准部，调整接收靶激光斑转动的圆的圆心在接收靶的“十”字交点上，该轴线的一个控制点投测完毕，要求确保接收靶的最终位置不变，依次投测下一点。激光光斑圆...
