土钉墙+挂网喷浆基坑支护施工工艺流程VIP免费

土钉墙+挂网喷浆基坑支护施工工艺流程_第1页
1/5
土钉墙+挂网喷浆基坑支护施工工艺流程_第2页
2/5

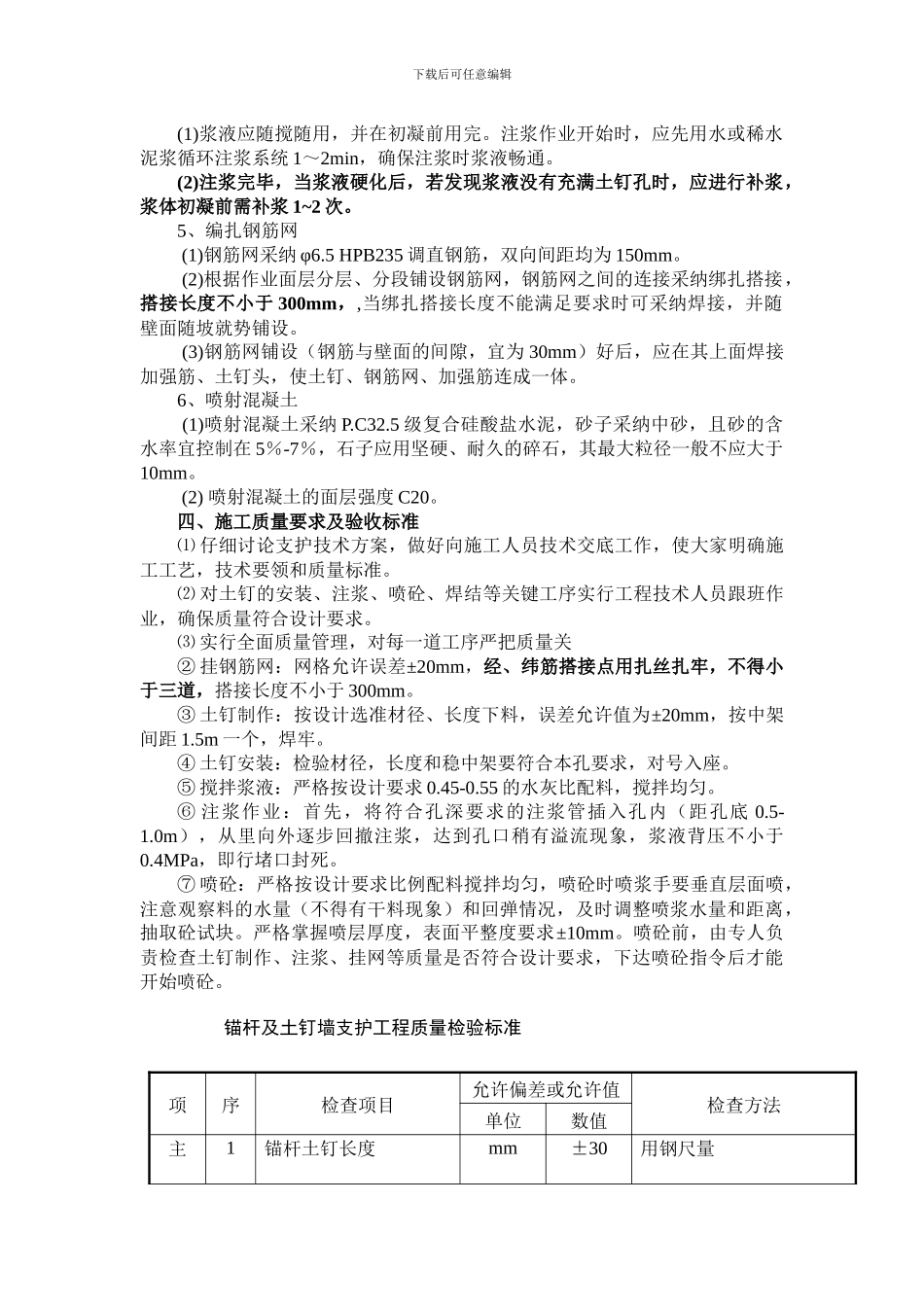

土钉墙+挂网喷浆基坑支护施工工艺流程_第3页
3/5
下载后可任意编辑 精品文档下载 最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】土钉墙+挂网喷浆基坑支护施工工艺流程本工程分两层开挖,第一层挖土深度自然地坪下挖 3m ,采纳放坡(1:0.3)+土钉墙的支护方法,坡顶设一排 1m 长摩擦锚杆,土钉墙共设 3 排土钉,长度分别为 6m、4.5m、4.5m。土钉采纳 Φ25 钢筋,梅花形布置,喷射砼设计强度 C20,设计配比为水泥:砂:碎石=1:2:2(重量比),喷射厚度为:100mm , 水 灰 比 0.45 ~ 0.55 网 片 采 纳 Φ6.5 钢 筋 , 间 距 ( 双向)150mm×150mm,加强筋采纳 Φ16 钢筋,菱形布置在土钉端部。1、工艺流程:┌→─钉杆制作─┐ 修理边坡─┴→─造孔──┴→土钉杆安设─→注浆→挂网→钉头固定→喷射砼2、土钉造孔要求 (1)必须对开挖出的边坡进行人工修整,确保边坡的平整度,待监理验收后方进行下一道工序的施工。(2)本工程采纳人工成孔,孔直径 130mm,孔深宜大于设计孔深 100mm,成孔倾角约 15 度。3、土钉制作安装 (1)土钉采纳 φ25 钢筋。 (2)土钉杆接头应采纳焊接的搭接接头,焊接必须符合法律规范要求。 (3)土钉杆体应沿土钉轴线方向每隔 1.5 米设置一个居中支架,居中支架采纳 φ6.5 HPB235 钢筋制作,并将用作居中支架的钢筋弯成弧形与土钉杆焊接。(4)土钉孔造好后应尽快放置土钉,土钉放入前应仔细检查杆体质量。4、注浆:水泥浆液采纳 P.C32.5 级普通硅酸盐水泥,水灰比 0.45~0.55,注浆压力 0.4~0.5MPa。注浆注意事项如下:下载后可任意编辑(1)浆液应随搅随用,并在初凝前用完。注浆作业开始时,应先用水或稀水泥浆循环注浆系统 1~2min,确保注浆时浆液畅通。(2)注浆完毕,当浆液硬化后,若发现浆液没有充满土钉孔时,应进行补浆,浆体初凝前需补浆 1~2 次。5、编扎钢筋网 (1)钢筋网采纳 φ6.5 HPB235 调直钢筋,双向间距均为 150mm。 (2)根据作业面层分层、分段铺设钢筋网,钢筋网之间的连接采纳绑扎搭接,搭接长度不小于 300mm,,当绑扎搭接长度不能满足要求时可采纳焊接,并随壁面随坡就势铺设。 (3)钢筋网铺设(钢筋与壁面的间隙,宜为 30mm)好后,应在其上面焊接加强筋、土钉头,使土钉、钢筋网、加强筋连成一体。6、喷射混凝土 (1)喷射混凝土采纳 P.C32.5 级复合硅酸盐水泥,砂子采纳中砂,且砂的含水率宜控制在 5%-7%,石子应用坚硬、耐久的碎石,其最...
