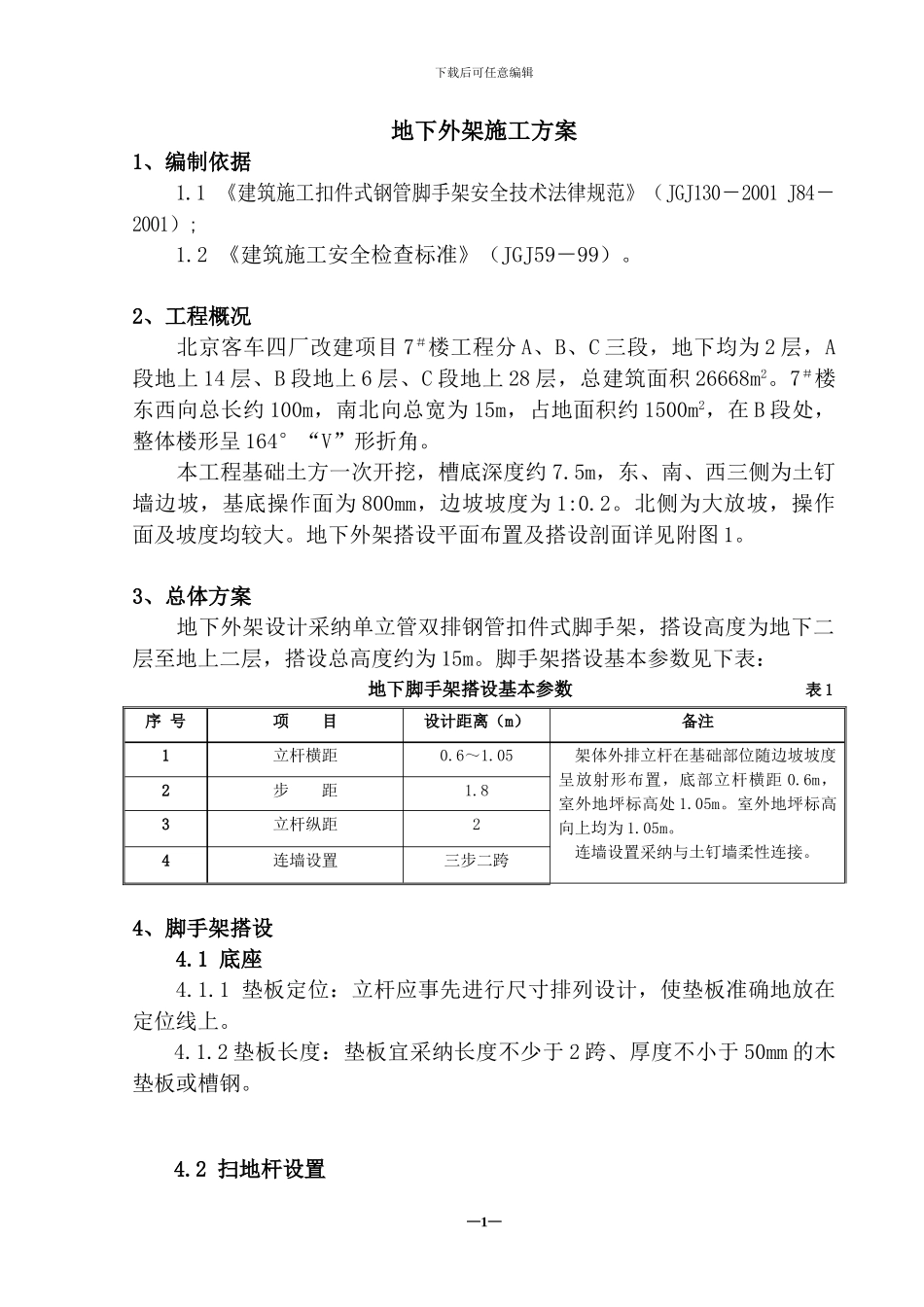

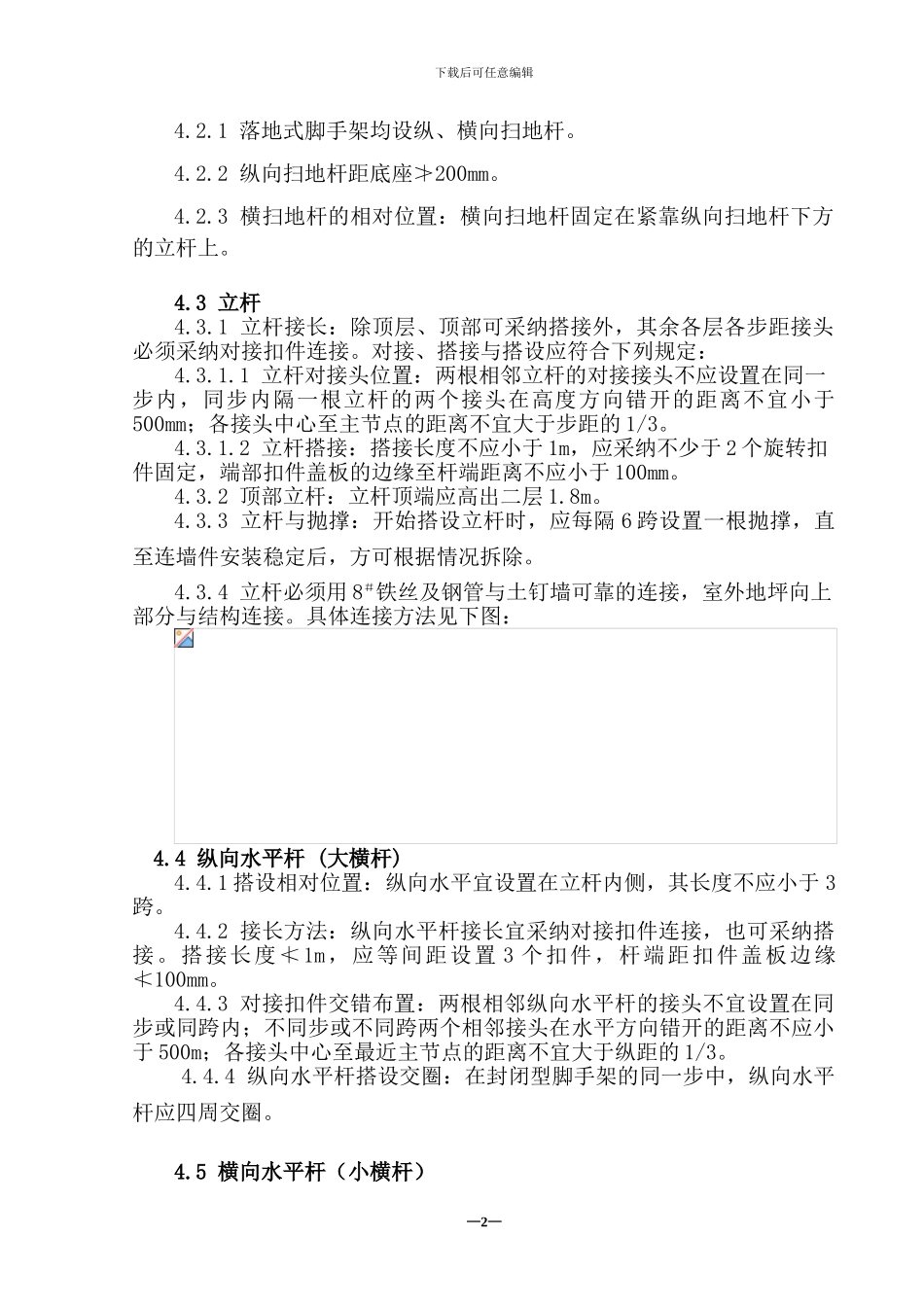

下载后可任意编辑地下外架施工方案1、编制依据1.1 《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130－2001 J84－2001）;1.2 《建筑施工安全检查标准》（JGJ59－99）。2、工程概况北京客车四厂改建项目 7＃楼工程分 A、B、C 三段，地下均为 2 层，A段地上 14 层、B 段地上 6 层、C 段地上 28 层，总建筑面积 26668m2。7＃楼东西向总长约 100m，南北向总宽为 15m，占地面积约 1500m2，在 B 段处，整体楼形呈 164°“V”形折角。本工程基础土方一次开挖，槽底深度约 7.5m，东、南、西三侧为土钉墙边坡，基底操作面为 800mm，边坡坡度为 1:0.2。北侧为大放坡，操作面及坡度均较大。地下外架搭设平面布置及搭设剖面详见附图 1。3、总体方案地下外架设计采纳单立管双排钢管扣件式脚手架，搭设高度为地下二层至地上二层，搭设总高度约为 15m。脚手架搭设基本参数见下表： 地下脚手架搭设基本参数 表 1序 号项 目设计距离（m）备注1立杆横距0.6～1.05架体外排立杆在基础部位随边坡坡度呈放射形布置，底部立杆横距 0.6m，室外地坪标高处 1.05m。室外地坪标高向上均为 1.05m。连墙设置采纳与土钉墙柔性连接。2步 距1.83立杆纵距24连墙设置三步二跨4、脚手架搭设 4.1 底座4.1.1 垫板定位：立杆应事先进行尺寸排列设计，使垫板准确地放在定位线上。4.1.2 垫板长度：垫板宜采纳长度不少于 2 跨、厚度不小于 50mm 的木垫板或槽钢。4.2 扫地杆设置—1—下载后可任意编辑4.2.1 落地式脚手架均设纵、横向扫地杆。4.2.2 纵向扫地杆距底座≯200mm。4.2.3 横扫地杆的相对位置：横向扫地杆固定在紧靠纵向扫地杆下方的立杆上。4.3 立杆4.3.1 立杆接长：除顶层、顶部可采纳搭接外，其余各层各步距接头必须采纳对接扣件连接。对接、搭接与搭设应符合下列规定：4.3.1.1 立杆对接头位置：两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的 1/3。4.3.1.2 立杆搭接：搭接长度不应小于 1m，应采纳不少于 2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于 100mm。4.3.2 顶部立杆：立杆顶端应高出二层 1.8m。4.3.3 立杆与抛撑：开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4.3.4 立杆必须用 8＃铁丝及钢管与土钉墙可靠的连接，室外地坪向上部分与结构连...
