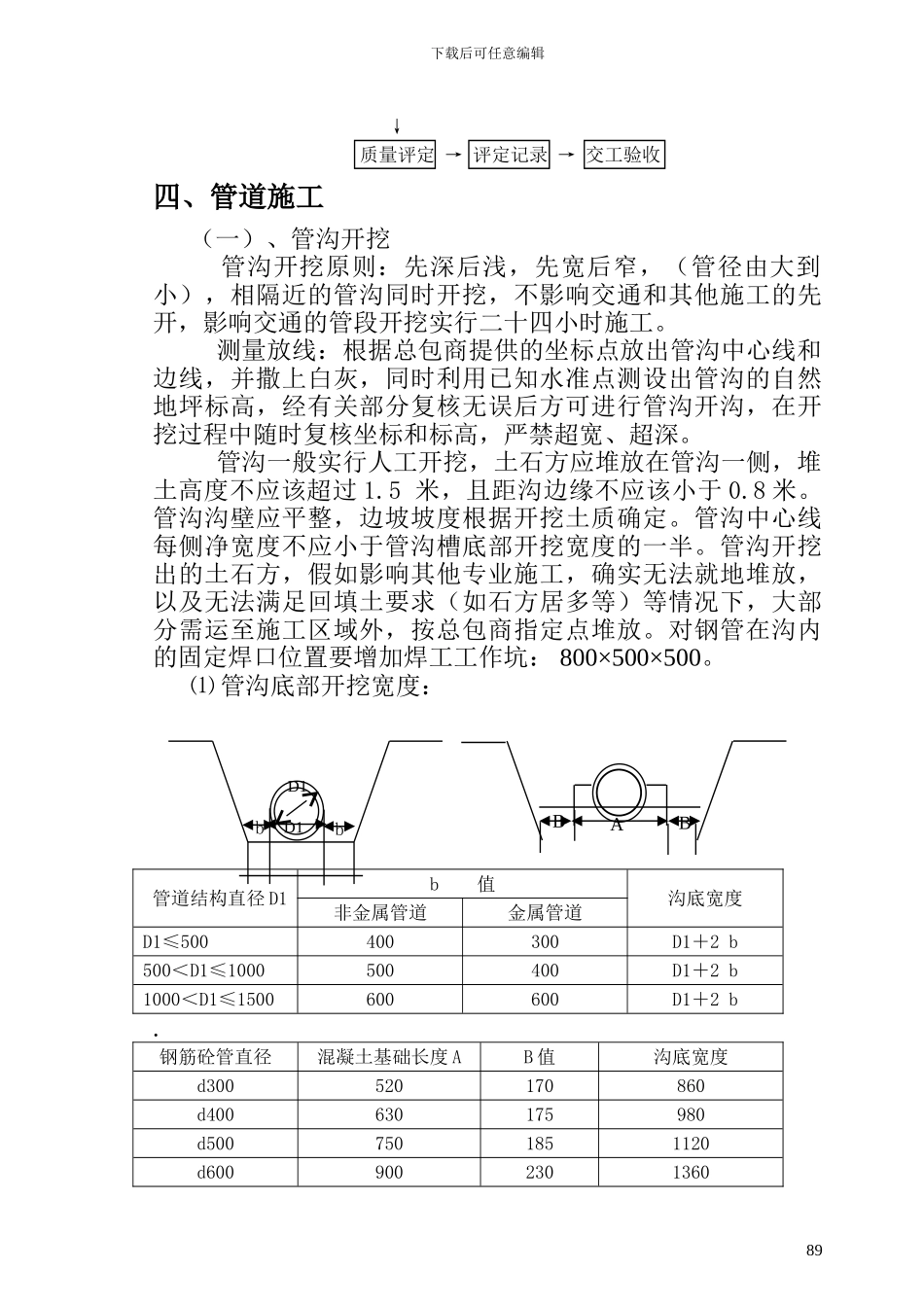

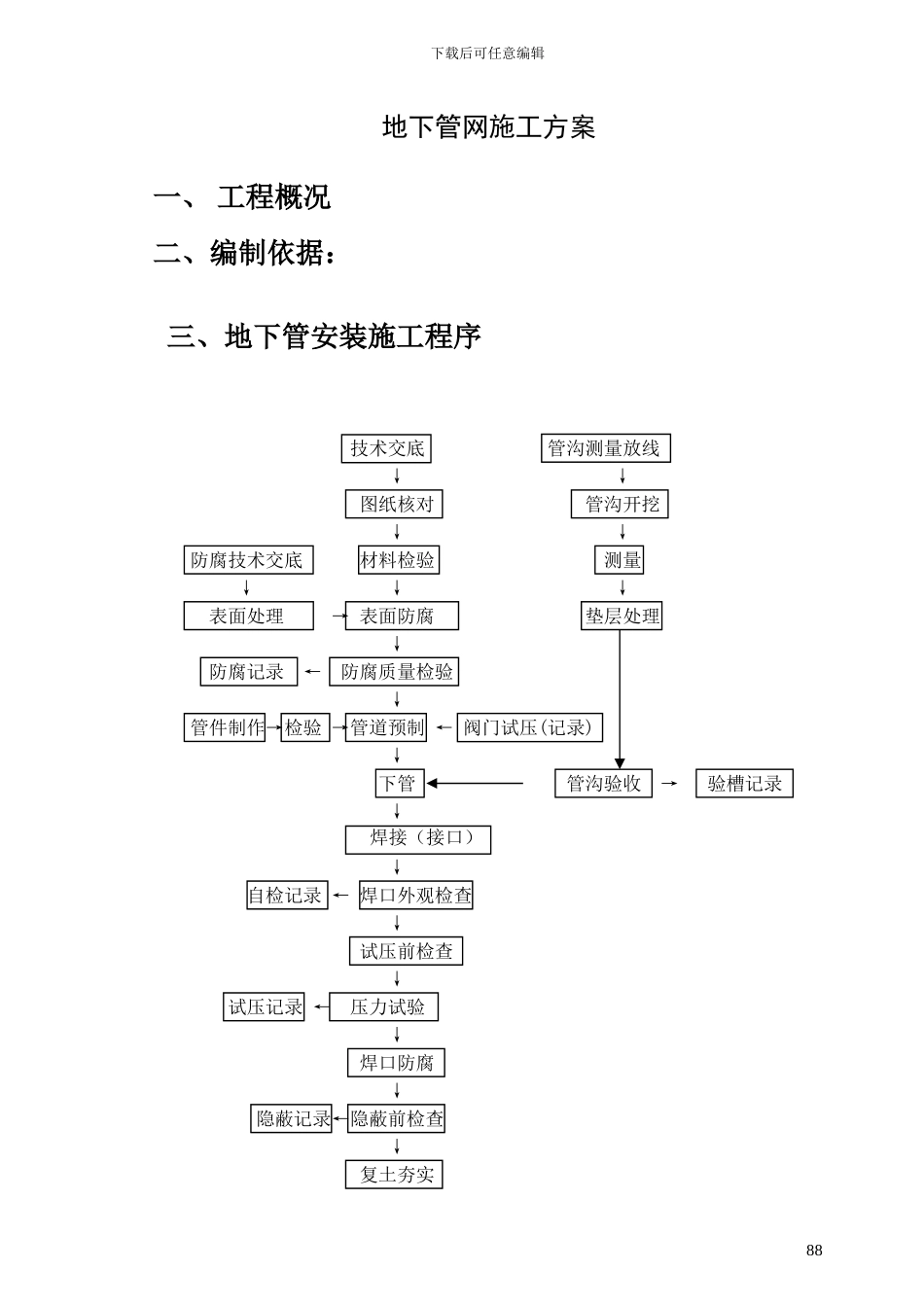

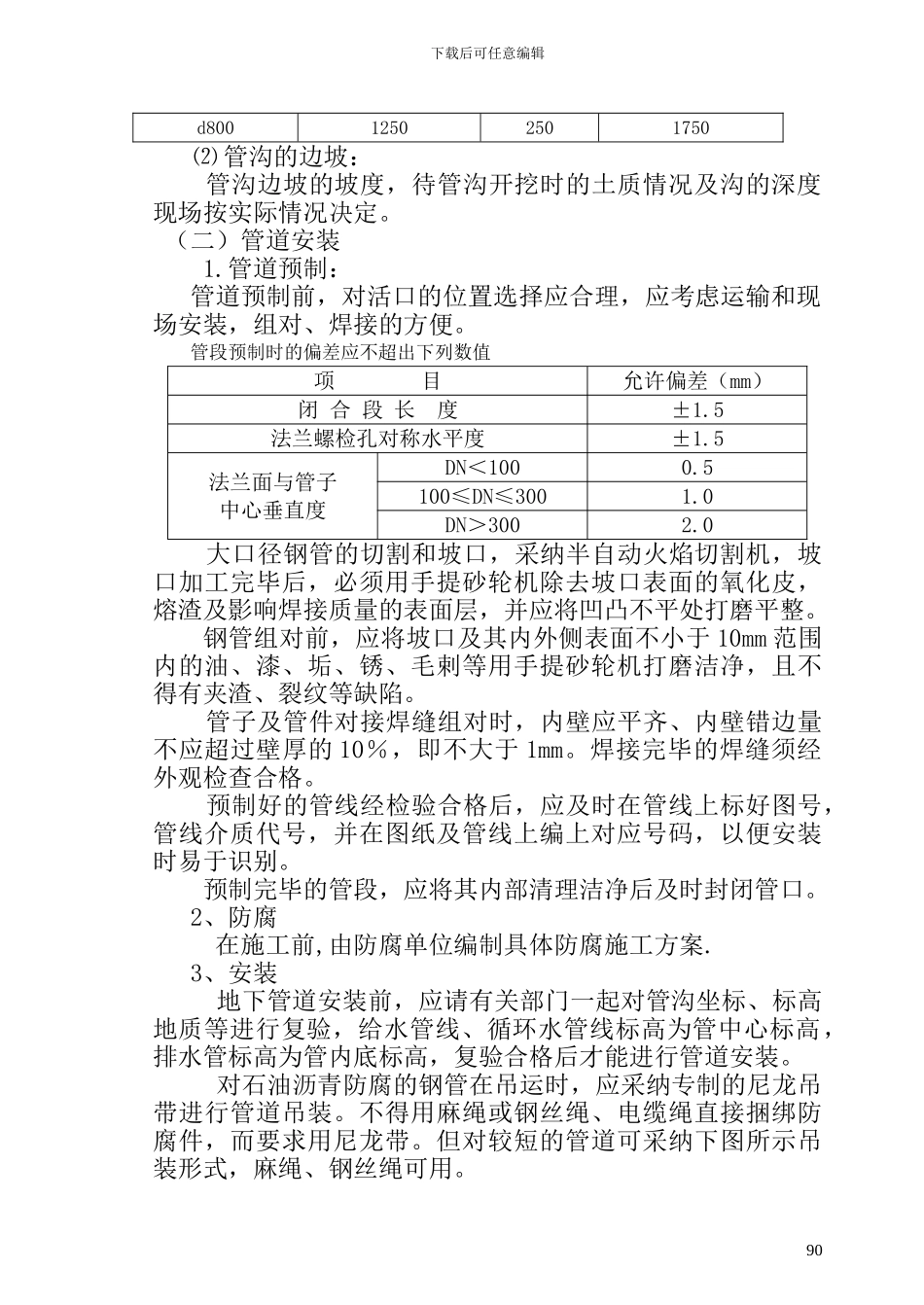

下载后可任意编辑地下管网施工方案一、 工程概况二、编制依据： 三、地下管安装施工程序 技术交底 管沟测量放线 ↓ ↓ 图纸核对 管沟开挖 ↓ ↓ 防腐技术交底 材料检验 测量 ↓ ↓ ↓ 表面处理 → 表面防腐 垫层处理 ↓ 防腐记录 ← 防腐质量检验 ↓ 管件制作→检验 →管道预制 ← 阀门试压(记录) ↓ 下管 管沟验收 → 验槽记录 ↓ ↓ 自检记录 ← 焊口外观检查 ↓ 试压前检查 ↓ 试压记录 ← 压力试验 ↓ 焊口防腐 ↓ 隐蔽记录←隐蔽前检查 ↓ 复土夯实88焊接（接口）下载后可任意编辑 ↓质量评定 → 评定记录 → 交工验收四、管道施工 （一）、管沟开挖 管沟开挖原则：先深后浅，先宽后窄，（管径由大到小），相隔近的管沟同时开挖，不影响交通和其他施工的先开，影响交通的管段开挖实行二十四小时施工。 测量放线：根据总包商提供的坐标点放出管沟中心线和边线，并撒上白灰，同时利用已知水准点测设出管沟的自然地坪标高，经有关部分复核无误后方可进行管沟开沟，在开挖过程中随时复核坐标和标高，严禁超宽、超深。 管沟一般实行人工开挖，土石方应堆放在管沟一侧，堆土高度不应该超过 1.5 米，且距沟边缘不应该小于 0.8 米。管沟沟壁应平整，边坡坡度根据开挖土质确定。管沟中心线每侧净宽度不应小于管沟槽底部开挖宽度的一半。管沟开挖出的土石方，假如影响其他专业施工，确实无法就地堆放，以及无法满足回填土要求（如石方居多等）等情况下，大部分需运至施工区域外，按总包商指定点堆放。对钢管在沟内的固定焊口位置要增加焊工工作坑： 800×500×500。⑴ 管沟底部开挖宽度：管道结构直径 D1b 值沟底宽度非金属管道金属管道D1≤500 400300D1＋2 b500＜D1≤1000500400D1＋2 b1000＜D1≤1500600600D1＋2 b.钢筋砼管直径混凝土基础长度 AB 值沟底宽度d300520170860d400630175980d5007501851120d600900230136089D1bbBB AD1下载后可任意编辑d80012502501750 ⑵ 管沟的边坡： 管沟边坡的坡度，待管沟开挖时的土质情况及沟的深度现场按实际情况决定。 （二）管道安装 1.管道预制：管道预制前，对活口的位置选择应合理，应考虑运输和现场安装，组对、焊接的方便。 管段预制时的偏差应不超出下列数值项 目允许偏差（mm）闭 合 段 长 度±1.5法兰螺检孔对称水平度±1.5法兰面与管子中心垂直度DN＜1000.5100≤DN≤3001.0DN＞3002.0 大口径钢管的切割和坡口，...
