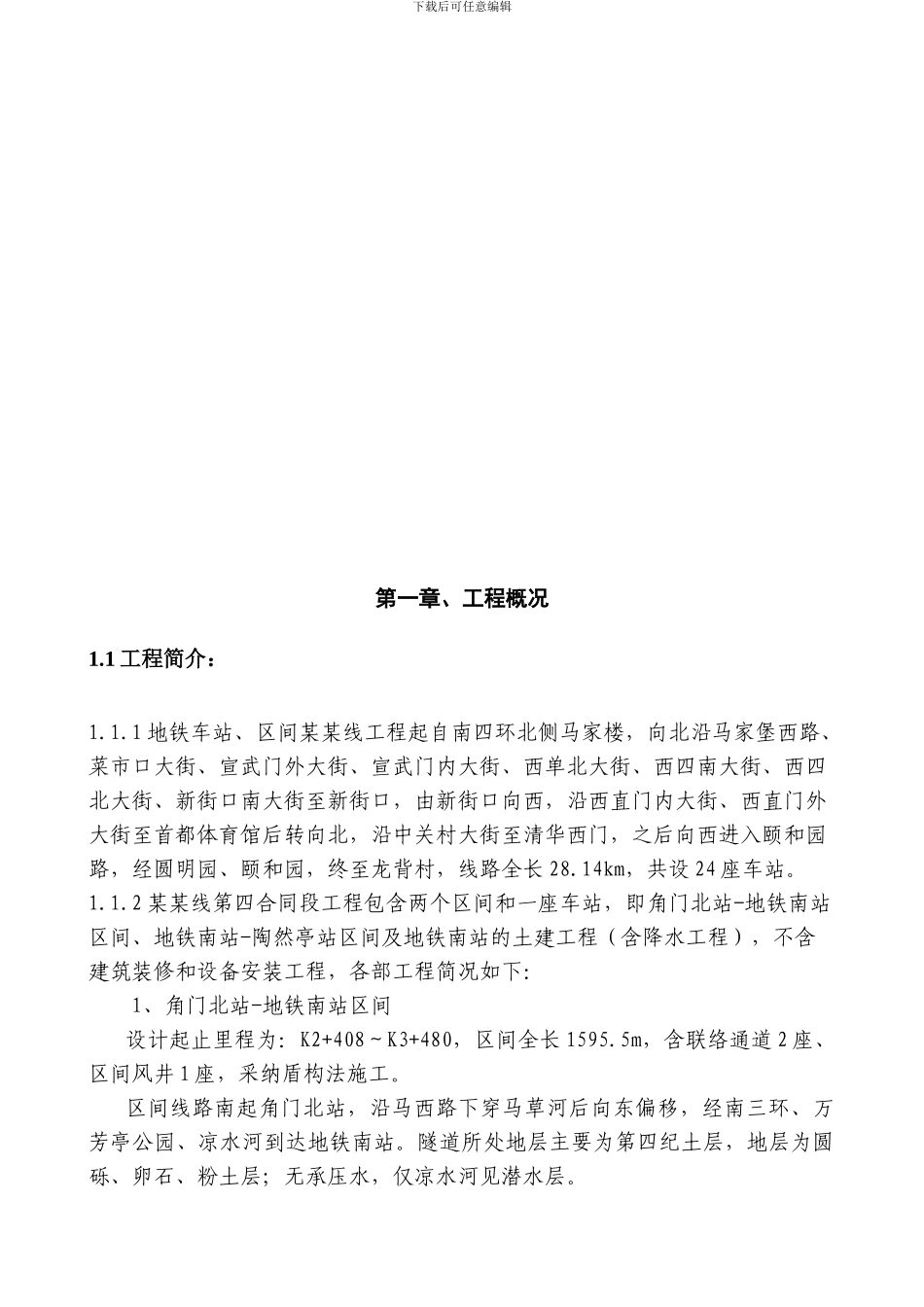

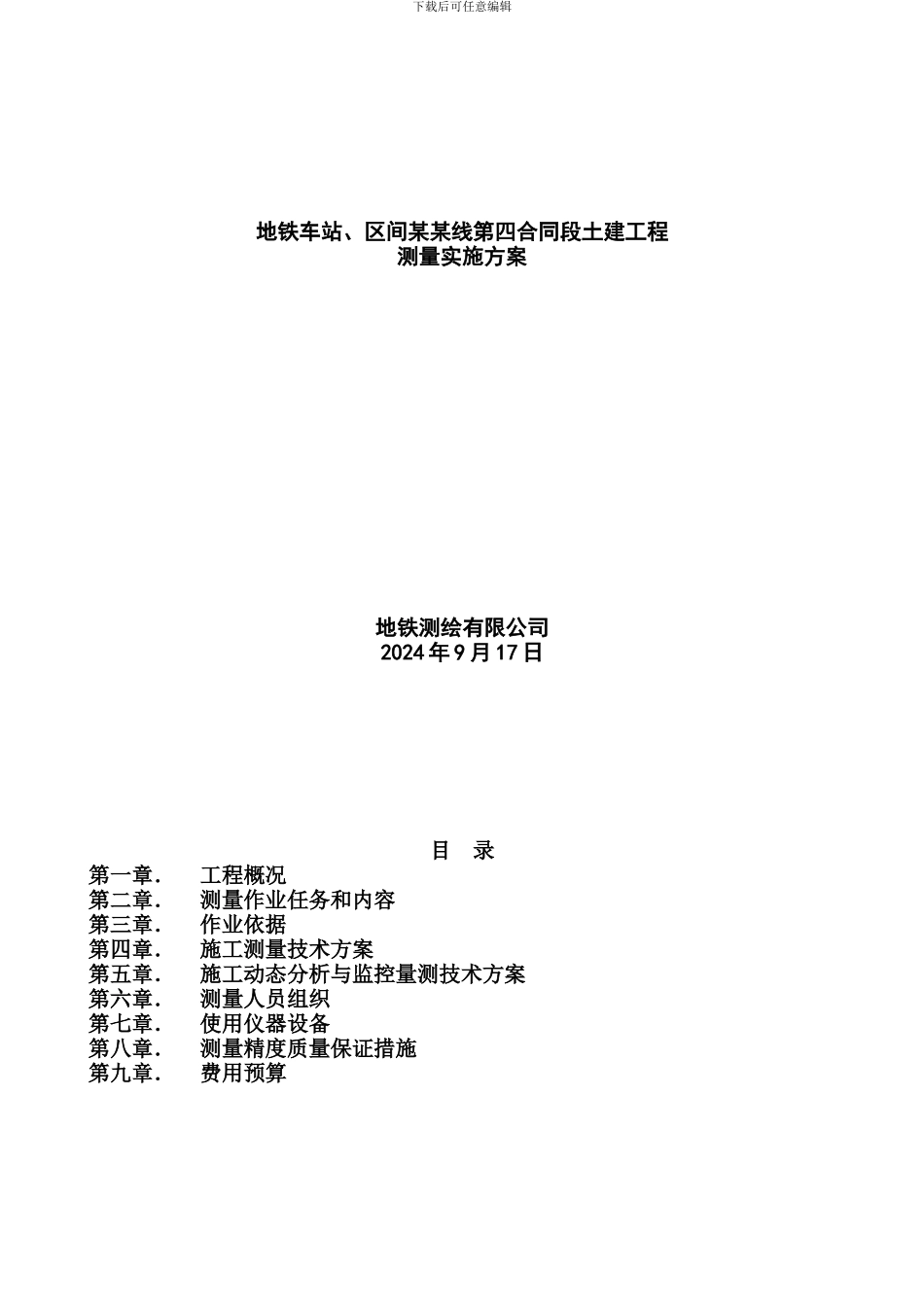

下载后可任意编辑地铁车站、区间某某线第四合同段土建工程测量实施方案地铁测绘有限公司2024 年 9 月 17 日目 录第一章．工程概况第二章．测量作业任务和内容第三章．作业依据第四章．施工测量技术方案第五章．施工动态分析与监控量测技术方案第六章．测量人员组织第七章．使用仪器设备第八章．测量精度质量保证措施第九章．费用预算下载后可任意编辑第一章、工程概况1.1 工程简介：1.1.1 地铁车站、区间某某线工程起自南四环北侧马家楼，向北沿马家堡西路、菜市口大街、宣武门外大街、宣武门内大街、西单北大街、西四南大街、西四北大街、新街口南大街至新街口，由新街口向西，沿西直门内大街、西直门外大街至首都体育馆后转向北，沿中关村大街至清华西门，之后向西进入颐和园路，经圆明园、颐和园，终至龙背村，线路全长 28.14km，共设 24 座车站。1.1.2 某某线第四合同段工程包含两个区间和一座车站，即角门北站-地铁南站区间、地铁南站-陶然亭站区间及地铁南站的土建工程（含降水工程），不含建筑装修和设备安装工程，各部工程简况如下：1、角门北站-地铁南站区间设计起止里程为：K2+408～K3+480，区间全长 1595.5m，含联络通道 2 座、区间风井 1 座，采纳盾构法施工。区间线路南起角门北站，沿马西路下穿马草河后向东偏移，经南三环、万芳亭公园、凉水河到达地铁南站。隧道所处地层主要为第四纪土层，地层为圆砾、卵石、粉土层；无承压水，仅凉水河见潜水层。下载后可任意编辑2、区间线路从地铁南站出发，下穿既有线，由南向北从马家堡西路北过幸福里东路，沿施工场地行进，下穿南护城河后沿菜市口南大街北行至陶然亭站。线路两侧地面上既有建筑密集，地下各种公用管线密布。3、地铁南站车站全长 193.2m，为地下二层单柱双跨岛式明挖车站（直线车站），站台宽 10m，有效站台长 120m，共布置有三个出入口（独立有盖式）。车站西北端布置①号出入口，西南端布置②号出入口，东北端布置③号出入口。在车站北端向东布置了一组新风道和排风道，在车站南端向东也布置了一组新风道和排风道。车站覆土平均为 3.1 米左右。站区东侧是进出地铁南站（火车站）的京山铁路，西侧为翠林小区、亚林小区、宏泰家园、中房鼎立家园、祥和苑等居住小区，站址周边无重要高大建筑，房屋多为民房。车站西边规划为一般居住用地，东北角规划为绿地，东南角为京山铁路，其出入口和风亭在红线外出地面。地铁南站所处位置的地下管线共有 8 条（包...
