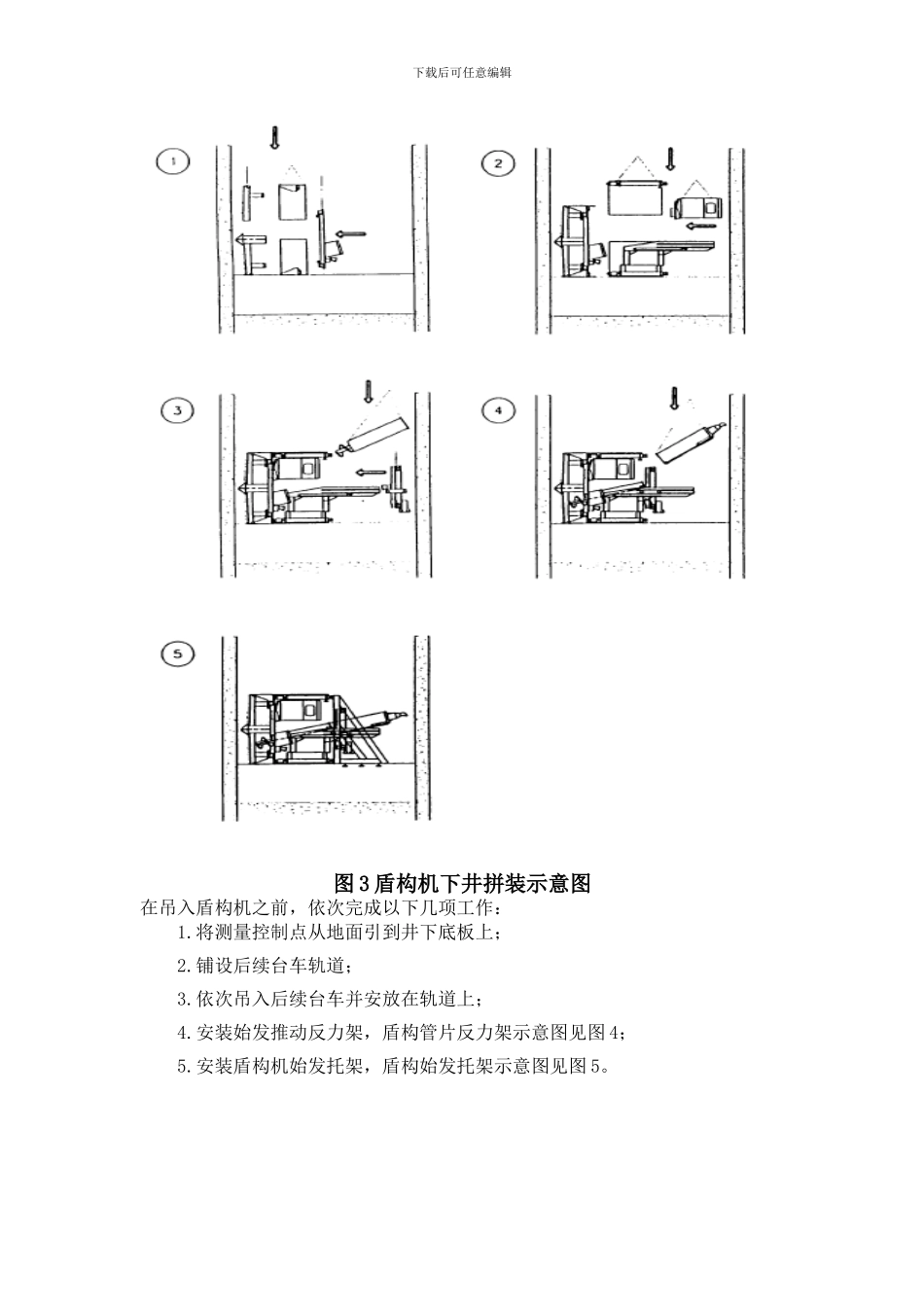

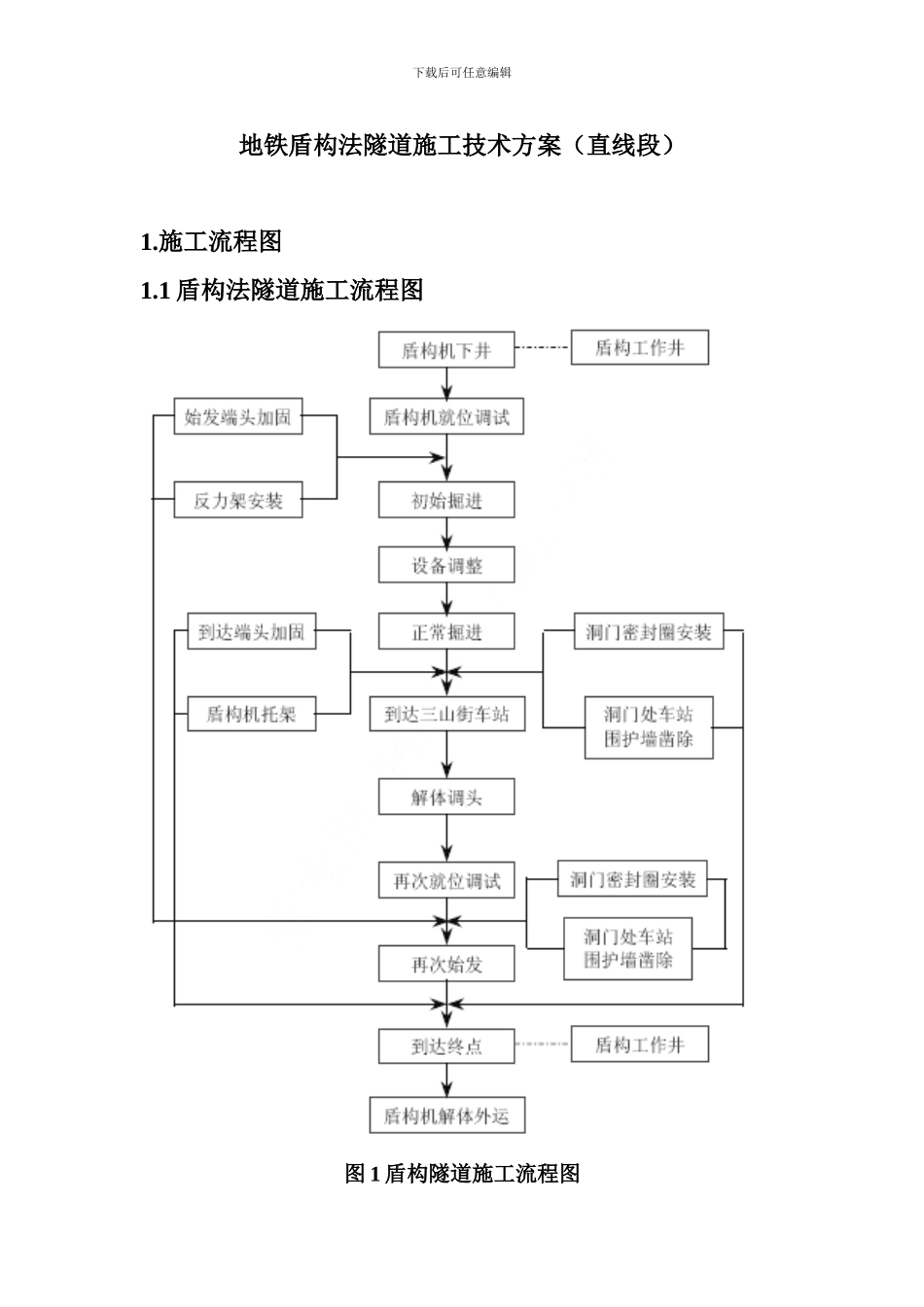

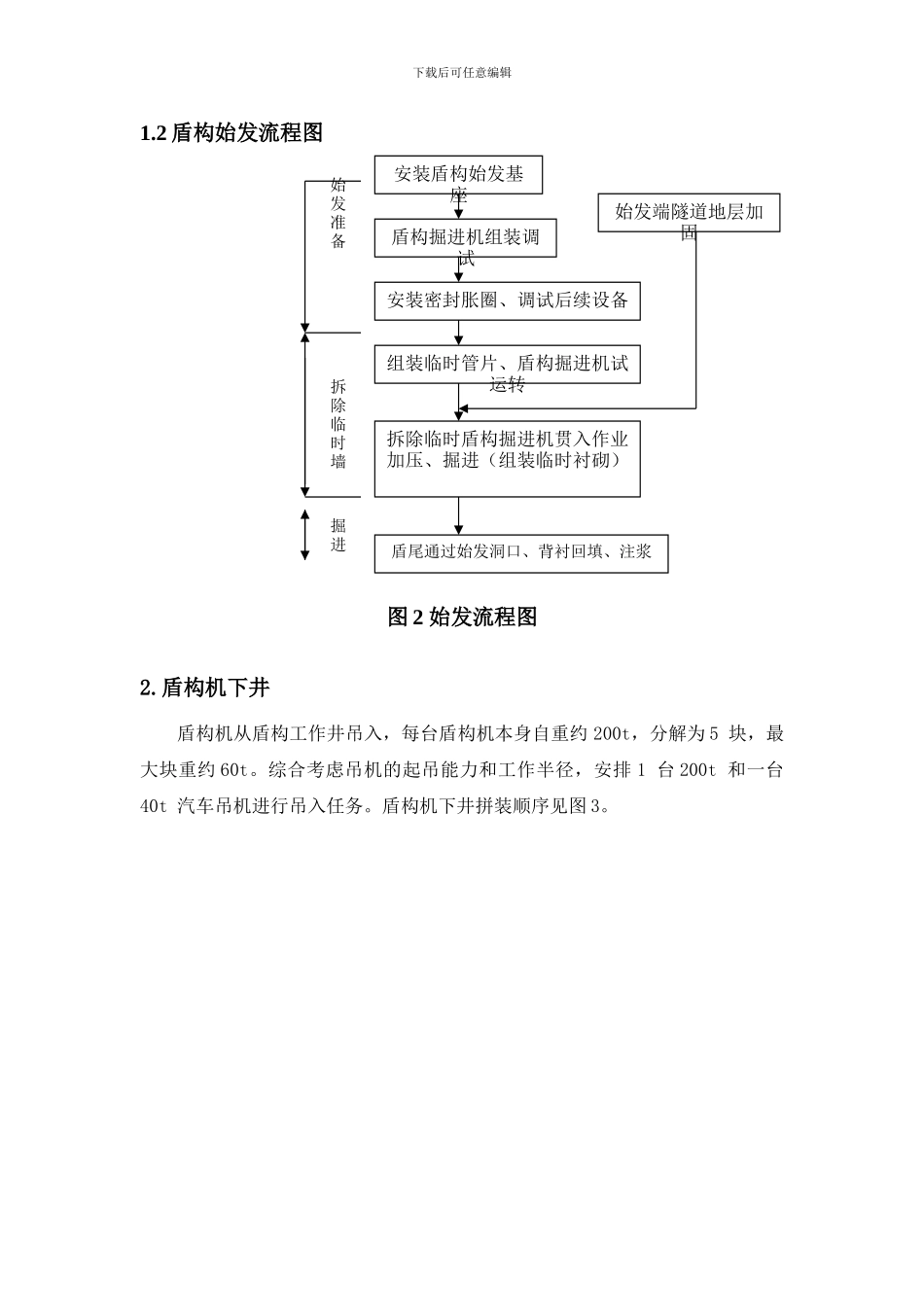

下载后可任意编辑地铁盾构法隧道施工技术方案（直线段）1.施工流程图1.1 盾构法隧道施工流程图图 1 盾构隧道施工流程图下载后可任意编辑1.2 盾构始发流程图图 2 始发流程图2.盾构机下井盾构机从盾构工作井吊入，每台盾构机本身自重约 200t，分解为 5 块，最大块重约 60t。综合考虑吊机的起吊能力和工作半径，安排 1 台 200t 和一台40t 汽车吊机进行吊入任务。盾构机下井拼装顺序见图 3。安装盾构始发基座盾构掘进机组装调试安装密封胀圈、调试后续设备组装临时管片、盾构掘进机试运转拆除临时盾构掘进机贯入作业加压、掘进（组装临时衬砌）盾尾通过始发洞口、背衬回填、注浆始发端隧道地层加固始发准备拆除临时墙掘进下载后可任意编辑图 3 盾构机下井拼装示意图在吊入盾构机之前，依次完成以下几项工作：1.将测量控制点从地面引到井下底板上；2.铺设后续台车轨道；3.依次吊入后续台车并安放在轨道上；4.安装始发推动反力架，盾构管片反力架示意图见图 4；5.安装盾构机始发托架，盾构始发托架示意图见图 5。下载后可任意编辑图 4 盾构管片反力架示意图图 5 盾构始发托架示意图3.盾构机安装调试3.1 盾构机的安装主要工作1.盾构机各组成块的连接；2.盾构机与后续设备及后续台车之间各种线路、管线和机械结构的连接。3.盾构机内管片安装器、螺旋输送器、保园器的安装；4.台车顶部皮带机及风道管的连接；5.刀盘上各种刀具的安装。3.2 盾构机的检测调试主要内容1.刀盘转动情况：转速、正反转；2.刀盘上刀具：安装牢固性、超挖刀伸缩；3.铰接千斤顶的工作情况：左、右伸缩；4.推动千斤顶的工作情况：伸长和收缩；5.管片安装器：转动、平移、伸缩；下载后可任意编辑6.保园器：平移、伸缩；7.油泵及油压管路；8.润滑系统；9.冷却系统；10.过滤装置；11.配电系统；12.操作控制盘上各项开关装置、各种显示仪表及各种故障显示灯的工作情况。盾构机在完成了上述各项目的检测和调试后（具体应遵照盾构机制造厂家提供的操作手册进行），即可判定该盾构机已具备工作能力。4.盾构进洞1.盾构进洞前 50 环进行贯穿测量，以确定盾构机的实际位置和姿态。此后的掘进不允许有大的偏差发生，逐渐按偏差方位调整盾构机姿态和位置，满足盾构进洞尺寸要求。这一调整应在盾构刀盘进入洞前加固土前完成，以避开盾构进洞发生意外。图 6 盾构进洞示意图2.洞圈内混凝土分六块凿薄，洞门中心穿孔释放应力。盾构机距井壁混凝土 5 米之后掘进中逐步降...
