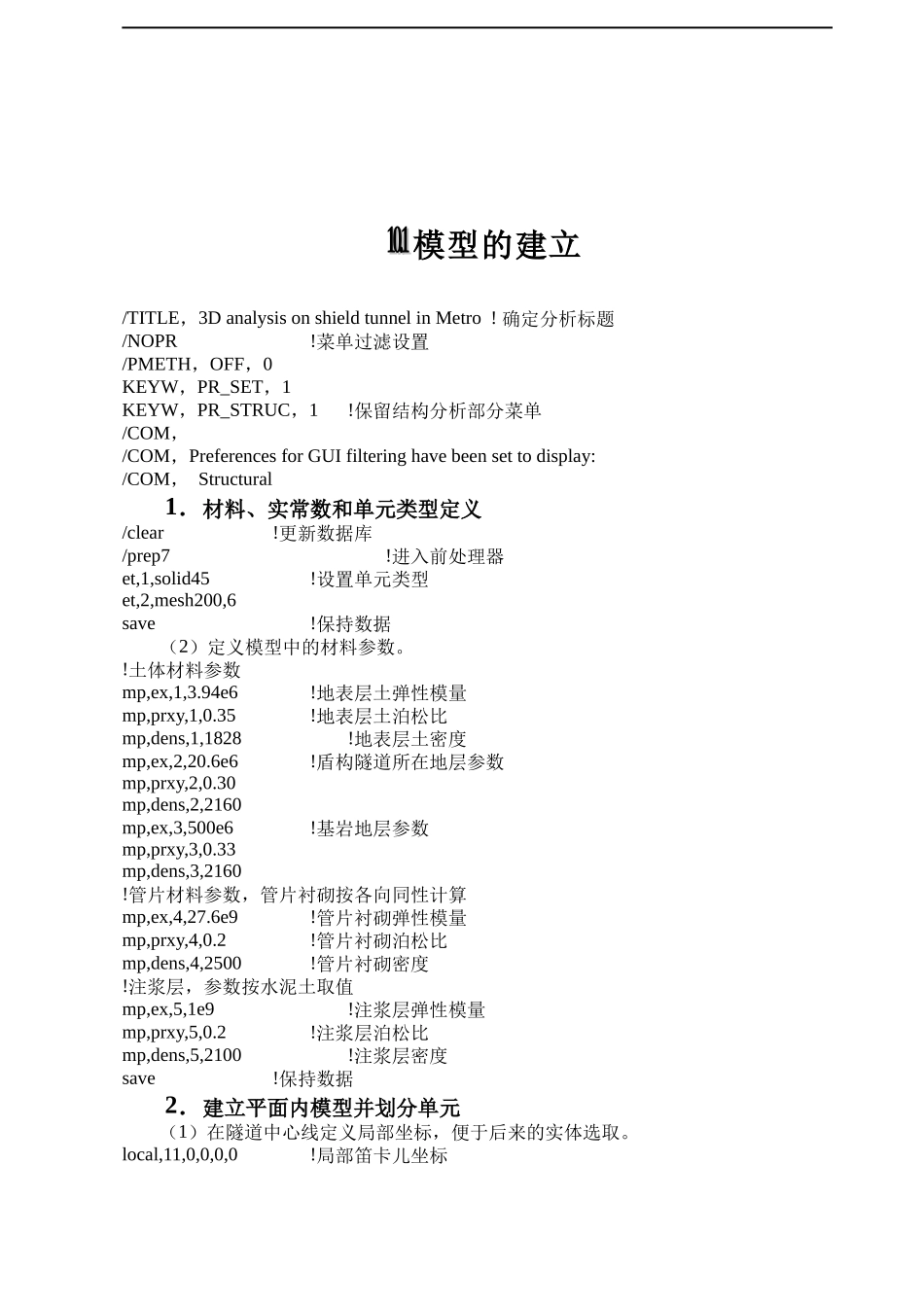

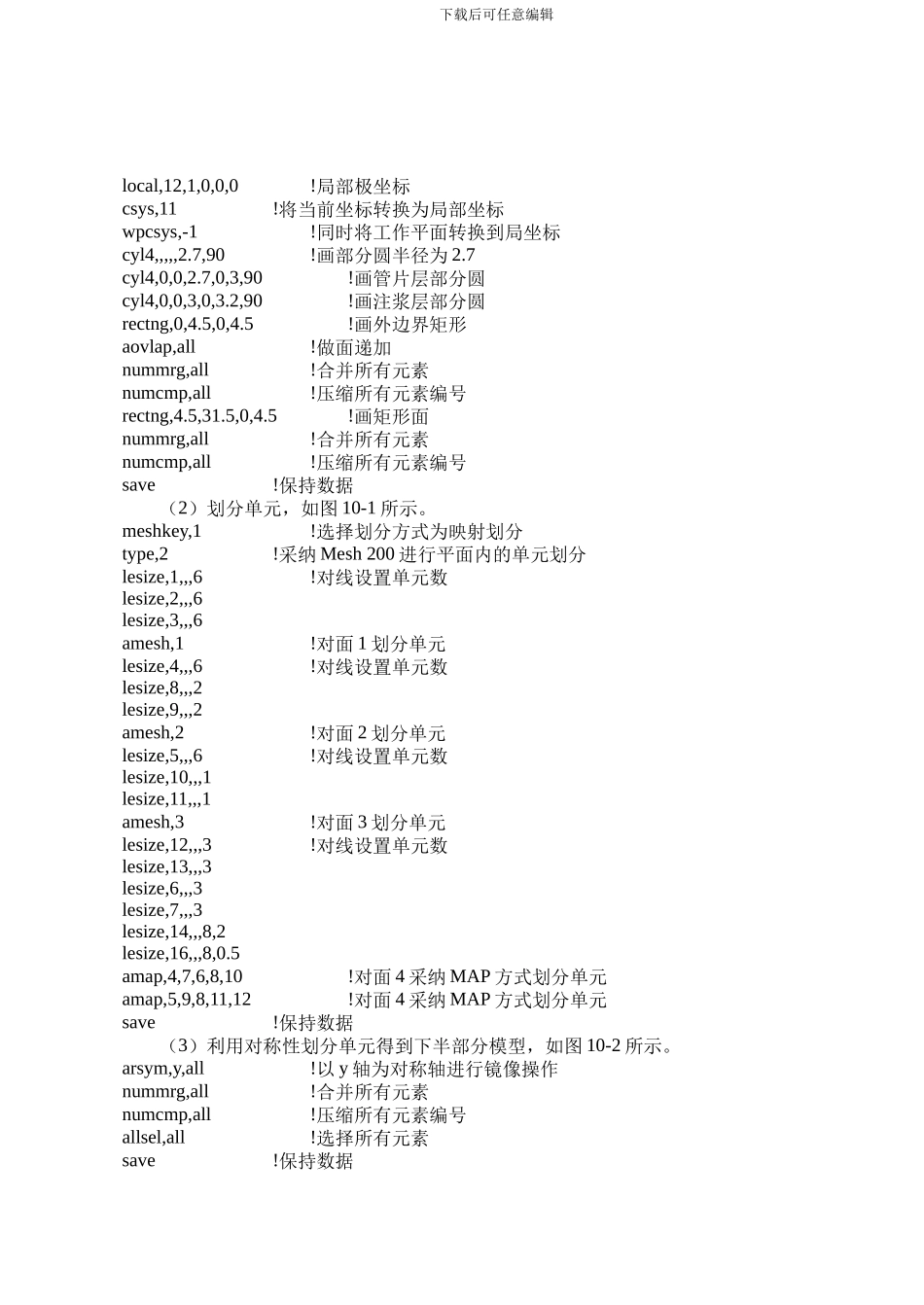

10.1 10.1 模型的建立/TITLE，3D analysis on shield tunnel in Metro ! 确定分析标题/NOPR !菜单过滤设置/PMETH，OFF，0KEYW，PR_SET，1 KEYW，PR_STRUC，1 !保留结构分析部分菜单/COM， /COM，Preferences for GUI filtering have been set to display:/COM， Structural 1．材料、实常数和单元类型定义/clear !更新数据库/prep7 !进入前处理器et,1,solid45 !设置单元类型et,2,mesh200,6save !保持数据（2）定义模型中的材料参数。!土体材料参数mp,ex,1,3.94e6 !地表层土弹性模量mp,prxy,1,0.35 !地表层土泊松比mp,dens,1,1828 !地表层土密度mp,ex,2,20.6e6 !盾构隧道所在地层参数mp,prxy,2,0.30mp,dens,2,2160mp,ex,3,500e6 !基岩地层参数mp,prxy,3,0.33mp,dens,3,2160!管片材料参数，管片衬砌按各向同性计算mp,ex,4,27.6e9 !管片衬砌弹性模量mp,prxy,4,0.2 !管片衬砌泊松比mp,dens,4,2500 !管片衬砌密度!注浆层，参数按水泥土取值mp,ex,5,1e9 !注浆层弹性模量mp,prxy,5,0.2 !注浆层泊松比mp,dens,5,2100 !注浆层密度save !保持数据 2．建立平面内模型并划分单元（1）在隧道中心线定义局部坐标，便于后来的实体选取。local,11,0,0,0,0 !局部笛卡儿坐标下载后可任意编辑local,12,1,0,0,0 !局部极坐标csys,11 !将当前坐标转换为局部坐标wpcsys,-1 !同时将工作平面转换到局坐标cyl4,,,,,2.7,90 !画部分圆半径为 2.7cyl4,0,0,2.7,0,3,90 !画管片层部分圆cyl4,0,0,3,0,3.2,90 !画注浆层部分圆rectng,0,4.5,0,4.5 !画外边界矩形aovlap,all !做面递加nummrg,all !合并所有元素numcmp,all !压缩所有元素编号rectng,4.5,31.5,0,4.5 !画矩形面nummrg,all !合并所有元素numcmp,all !压缩所有元素编号save !保持数据（2）划分单元，如图 10-1 所示。meshkey,1 !选择划分方式为映射划分type,2 !采纳 Mesh 200 进行平面内的单元划分lesize,1,,,6 !对线设置单元数lesize,2,,,6lesize,3,,,6 amesh,1 !对面 1 划分单元lesize,4,,,6 !对线设置单元数lesize,8,,,2lesize,9,,,2amesh,2 !对面 2 划分单元lesize,5,,,6 !对线设置单元数lesize,10,,,1lesize,11,,,1amesh,3 !对面 3 划分单元lesize,12,,,3 !对线设置单元数lesize,13,,,3lesize,6,,,3lesize,7,,,3lesize,14,,,8,2lesize,16,,,8,0.5amap,4,7,6,8,10 !对面 4 采纳 MAP 方式划分单元amap,5,9,8,11,12 !对面 4 采纳 ...
