地面配套方案及施工VIP专享VIP免费

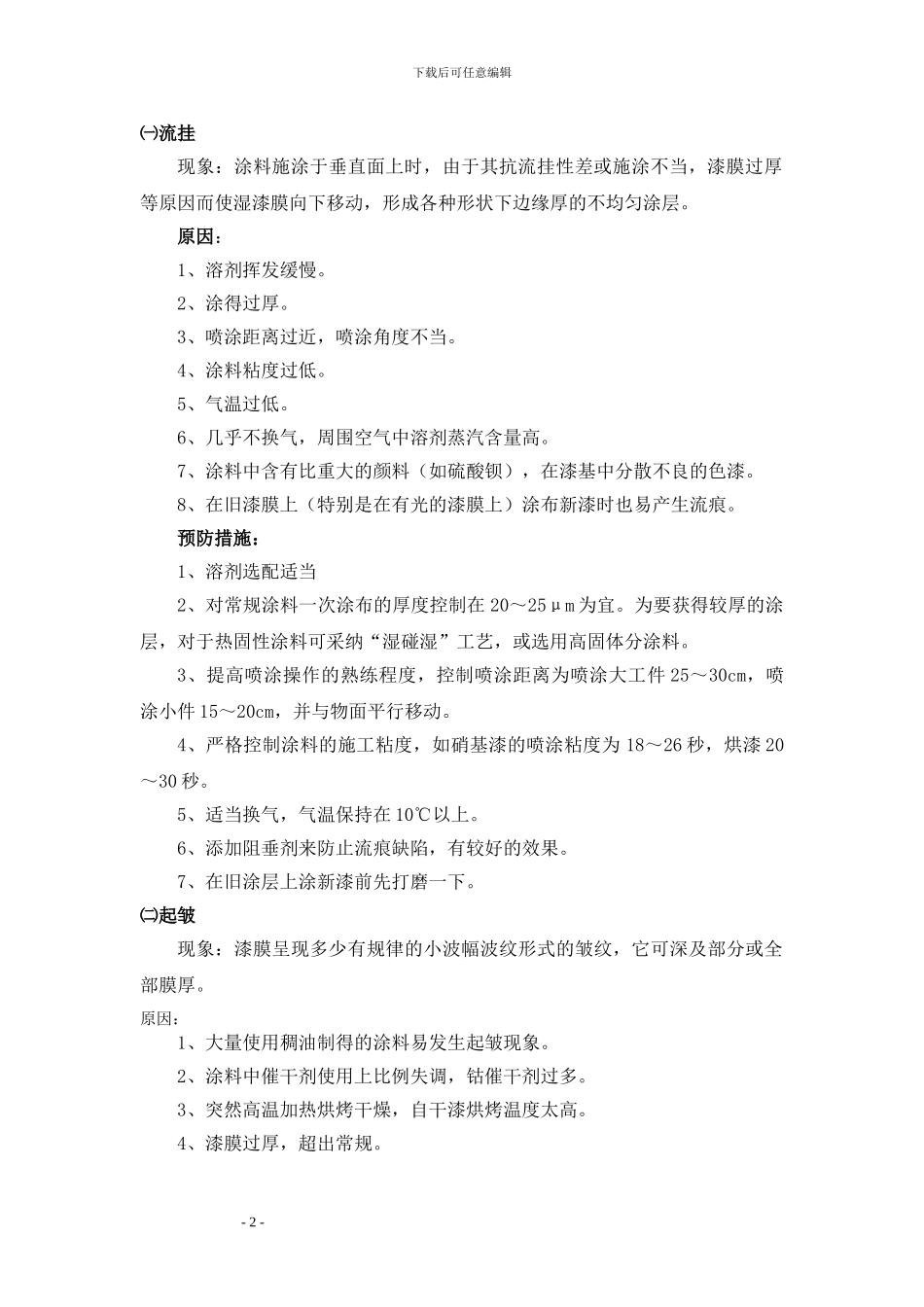

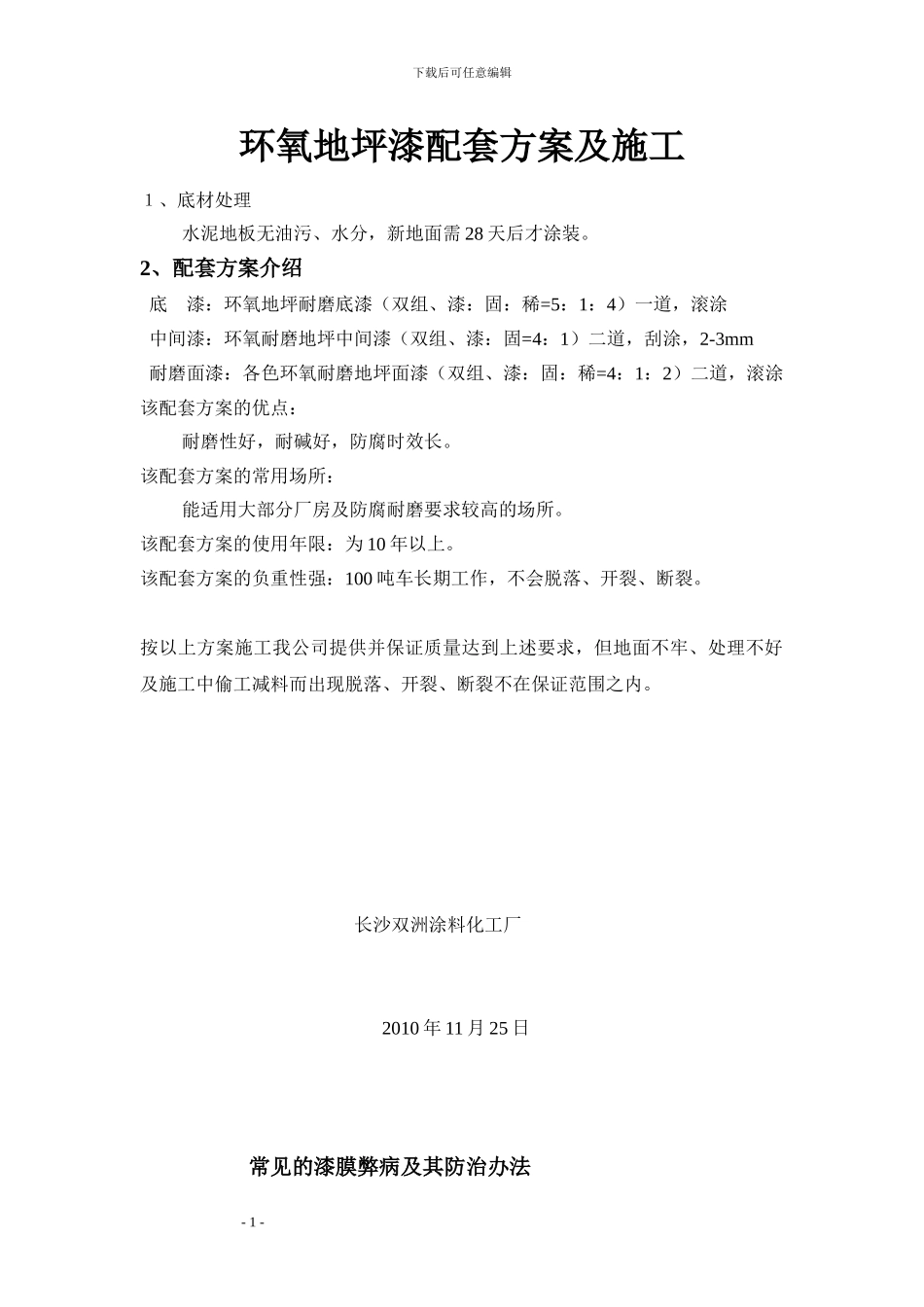

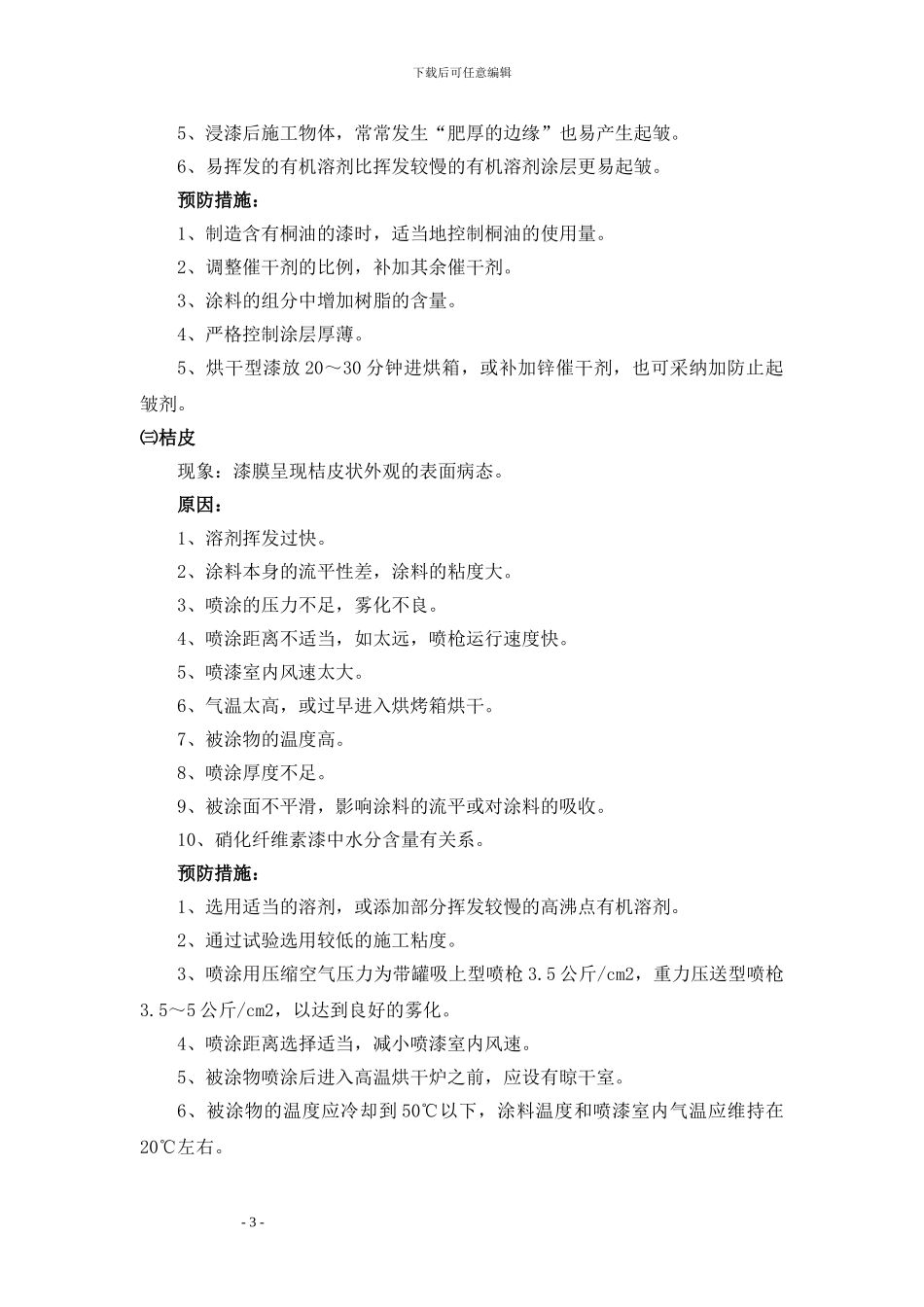

下载后可任意编辑环氧地坪漆配套方案及施工１、底材处理 水泥地板无油污、水分，新地面需 28 天后才涂装。2、配套方案介绍 底 漆：环氧地坪耐磨底漆（双组、漆：固：稀=5：1：4）一道，滚涂 中间漆：环氧耐磨地坪中间漆（双组、漆：固=4：1）二道，刮涂，2-3mm 耐磨面漆：各色环氧耐磨地坪面漆（双组、漆：固：稀=4：1：2）二道，滚涂该配套方案的优点： 耐磨性好，耐碱好，防腐时效长。该配套方案的常用场所： 能适用大部分厂房及防腐耐磨要求较高的场所。该配套方案的使用年限：为 10 年以上。该配套方案的负重性强：100 吨车长期工作，不会脱落、开裂、断裂。按以上方案施工我公司提供并保证质量达到上述要求，但地面不牢、处理不好及施工中偷工减料而出现脱落、开裂、断裂不在保证范围之内。 长沙双洲涂料化工厂 2010 年 11 月 25 日 常见的漆膜弊病及其防治办法 - 1 -下载后可任意编辑㈠流挂现象：涂料施涂于垂直面上时，由于其抗流挂性差或施涂不当，漆膜过厚等原因而使湿漆膜向下移动，形成各种形状下边缘厚的不均匀涂层。原因：1、溶剂挥发缓慢。2、涂得过厚。3、喷涂距离过近，喷涂角度不当。4、涂料粘度过低。5、气温过低。6、几乎不换气，周围空气中溶剂蒸汽含量高。7、涂料中含有比重大的颜料（如硫酸钡），在漆基中分散不良的色漆。8、在旧漆膜上（特别是在有光的漆膜上）涂布新漆时也易产生流痕。预防措施：1、溶剂选配适当2、对常规涂料一次涂布的厚度控制在 20～25μm 为宜。为要获得较厚的涂层，对于热固性涂料可采纳“湿碰湿”工艺，或选用高固体分涂料。3、提高喷涂操作的熟练程度，控制喷涂距离为喷涂大工件 25～30cm，喷涂小件 15～20cm，并与物面平行移动。4、严格控制涂料的施工粘度，如硝基漆的喷涂粘度为 18～26 秒，烘漆 20～30 秒。5、适当换气，气温保持在 10℃以上。6、添加阻垂剂来防止流痕缺陷，有较好的效果。7、在旧涂层上涂新漆前先打磨一下。㈡起皱现象：漆膜呈现多少有规律的小波幅波纹形式的皱纹，它可深及部分或全部膜厚。原因：1、大量使用稠油制得的涂料易发生起皱现象。2、涂料中催干剂使用上比例失调，钴催干剂过多。3、突然高温加热烘烤干燥，自干漆烘烤温度太高。4、漆膜过厚，超出常规。 - 2 -下载后可任意编辑5、浸漆后施工物体，常常发生“肥厚的边缘”也易产生起皱。6、易挥发的有机溶剂比挥发较慢的有机溶剂涂层更易起皱。预防措施：1、制造含有桐油的漆时，...
