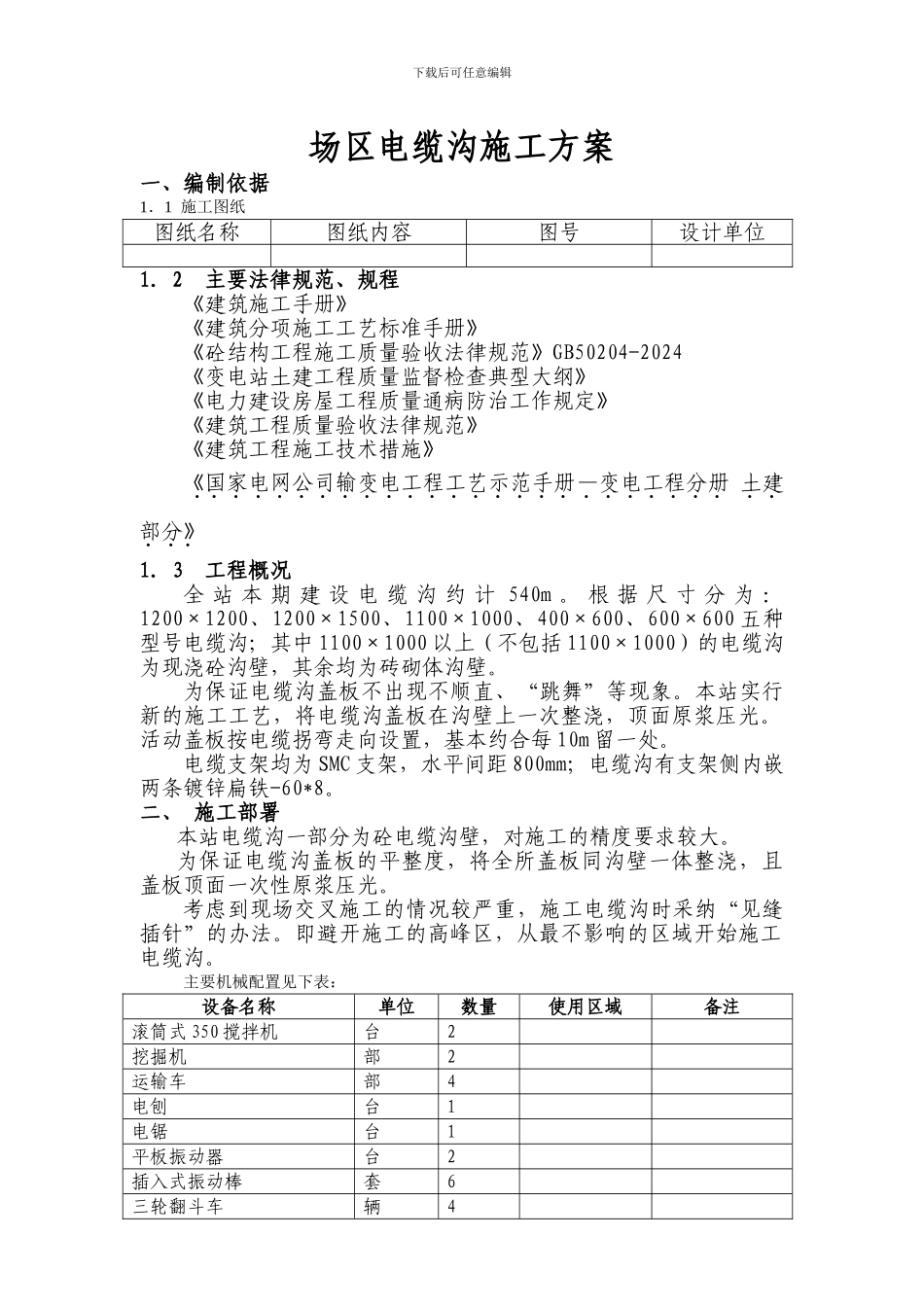

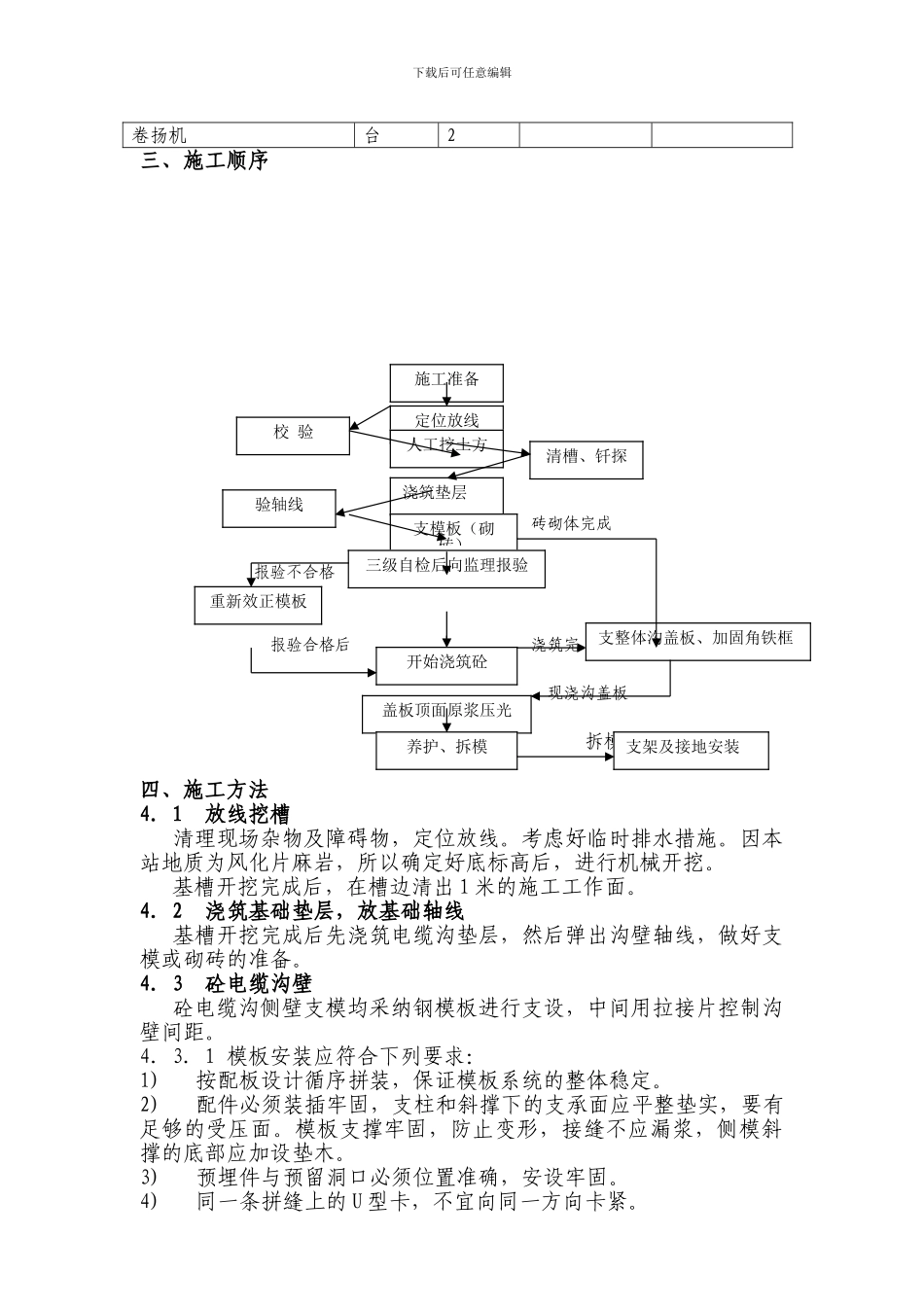

下载后可任意编辑场区电缆沟施工方案一、编制依据1.1 施工图纸图纸名称图纸内容图号设计单位1.2 主要法律规范、规程《建筑施工手册》《建筑分项施工工艺标准手册》《砼结构工程施工质量验收法律规范》GB50204-2024《变电站土建工程质量监督检查典型大纲》《电力建设房屋工程质量通病防治工作规定》《建筑工程质量验收法律规范》《建筑工程施工技术措施》《国家电网公司输变电工程工艺示范手册—变电工程分册 土建部分》1.3 工程概况全 站 本 期 建 设 电 缆 沟 约 计 540m 。 根 据 尺 寸 分 为 :1200×1200、1200×1500、1100×1000、400×600、600×600 五种型号电缆沟;其中 1100×1000 以上(不包括 1100×1000)的电缆沟为现浇砼沟壁,其余均为砖砌体沟壁。为保证电缆沟盖板不出现不顺直、“跳舞”等现象。本站实行新的施工工艺,将电缆沟盖板在沟壁上一次整浇,顶面原浆压光。活动盖板按电缆拐弯走向设置,基本约合每 10m 留一处。电缆支架均为 SMC 支架,水平间距 800mm;电缆沟有支架侧内嵌两条镀锌扁铁-60*8。二、 施工部署本站电缆沟一部分为砼电缆沟壁,对施工的精度要求较大。为保证电缆沟盖板的平整度,将全所盖板同沟壁一体整浇,且盖板顶面一次性原浆压光。考虑到现场交叉施工的情况较严重,施工电缆沟时采纳“见缝插针”的办法。即避开施工的高峰区,从最不影响的区域开始施工电缆沟。主要机械配置见下表:设备名称单位数量使用区域备注滚筒式 350 搅拌机台2挖掘机部2运输车部4电刨台1电锯台1平板振动器台2插入式振动棒套6三轮翻斗车辆4下载后可任意编辑卷扬机台2三、施工顺序 砖砌体完成报验不合格 报验合格后 浇筑完 现浇沟盖板 拆模后四、施工方法4.1 放线挖槽 清理现场杂物及障碍物,定位放线。考虑好临时排水措施。因本站地质为风化片麻岩,所以确定好底标高后,进行机械开挖。 基槽开挖完成后,在槽边清出 1 米的施工工作面。4.2 浇筑基础垫层,放基础轴线 基槽开挖完成后先浇筑电缆沟垫层,然后弹出沟壁轴线,做好支模或砌砖的准备。4.3 砼电缆沟壁 砼电缆沟侧壁支模均采纳钢模板进行支设,中间用拉接片控制沟壁间距。4.3.1 模板安装应符合下列要求:1)按配板设计循序拼装,保证模板系统的整体稳定。2)配件必须装插牢固,支柱和斜撑下的支承面应平整垫实,要有足够的受压面。模板支撑牢固,防止变形,接缝不应漏浆,侧模斜撑的底部应加设垫木。3)预埋件与预留...
