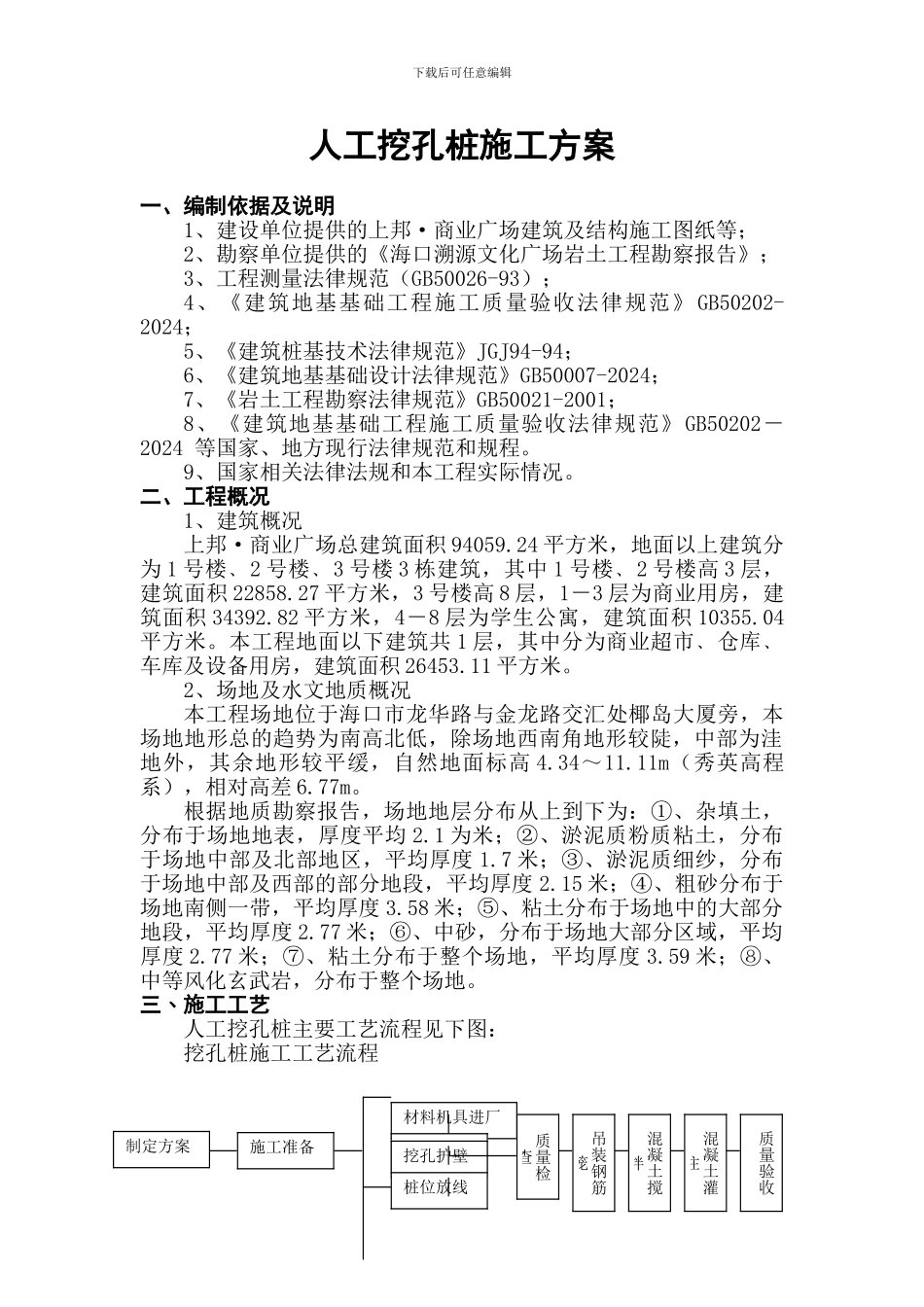

下载后可任意编辑人工挖孔桩施工方案一、编制依据及说明1、建设单位提供的上邦·商业广场建筑及结构施工图纸等；2、勘察单位提供的《海口溯源文化广场岩土工程勘察报告》；3、工程测量法律规范（GB50026-93）；4、《建筑地基基础工程施工质量验收法律规范》 GB50202-2024； 5、《建筑桩基技术法律规范》JGJ94-94； 6、《建筑地基基础设计法律规范》GB50007-2024； 7、《岩土工程勘察法律规范》GB50021-2001； 8、《建筑地基基础工程施工质量验收法律规范》GB50202－2024 等国家、地方现行法律规范和规程。 9、国家相关法律法规和本工程实际情况。二、工程概况1、建筑概况上邦·商业广场总建筑面积 94059.24 平方米，地面以上建筑分为 1 号楼﹑2 号楼﹑3 号楼 3 栋建筑，其中 1 号楼﹑2 号楼高 3 层，建筑面积 22858.27 平方米，3 号楼高 8 层，1－3 层为商业用房，建筑面积 34392.82 平方米，4－8 层为学生公寓，建筑面积 10355.04平方米。本工程地面以下建筑共 1 层，其中分为商业超市﹑仓库﹑车库及设备用房，建筑面积 26453.11 平方米。2、场地及水文地质概况本工程场地位于海口市龙华路与金龙路交汇处椰岛大厦旁，本场地地形总的趋势为南高北低，除场地西南角地形较陡，中部为洼地外，其余地形较平缓，自然地面标高 4.34～11.11m（秀英高程系），相对高差 6.77m。根据地质勘察报告，场地地层分布从上到下为：①、杂填土，分布于场地地表，厚度平均 2.1 为米；②、淤泥质粉质粘土，分布于场地中部及北部地区，平均厚度 1.7 米；③、淤泥质细纱，分布于场地中部及西部的部分地段，平均厚度 2.15 米；④、粗砂分布于场地南侧一带，平均厚度 3.58 米；⑤、粘土分布于场地中的大部分地段，平均厚度 2.77 米；⑥、中砂，分布于场地大部分区域，平均厚度 2.77 米；⑦、粘土分布于整个场地，平均厚度 3.59 米；⑧、中等风化玄武岩，分布于整个场地。三﹑施工工艺人工挖孔桩主要工艺流程见下图：挖孔桩施工工艺流程制定方案施工准备材料机具进厂制钢筋笼挖孔护壁桩位放线质量检查吊装钢筋笼混凝土搅拌混凝土灌注质量验收下载后可任意编辑生产准备工作见下表：项 目内 容三明确工程量、工期、技术要求、质量标准三通一平水通、路通、电通、场地平整地质条件持力层及深度、桩深、桩周土物理学指标、水文地质情况、地下水埋深及赋存情况施工平面图的制作砂、石、水泥、钢筋堆放位置及混凝土搅拌、钢筋...
