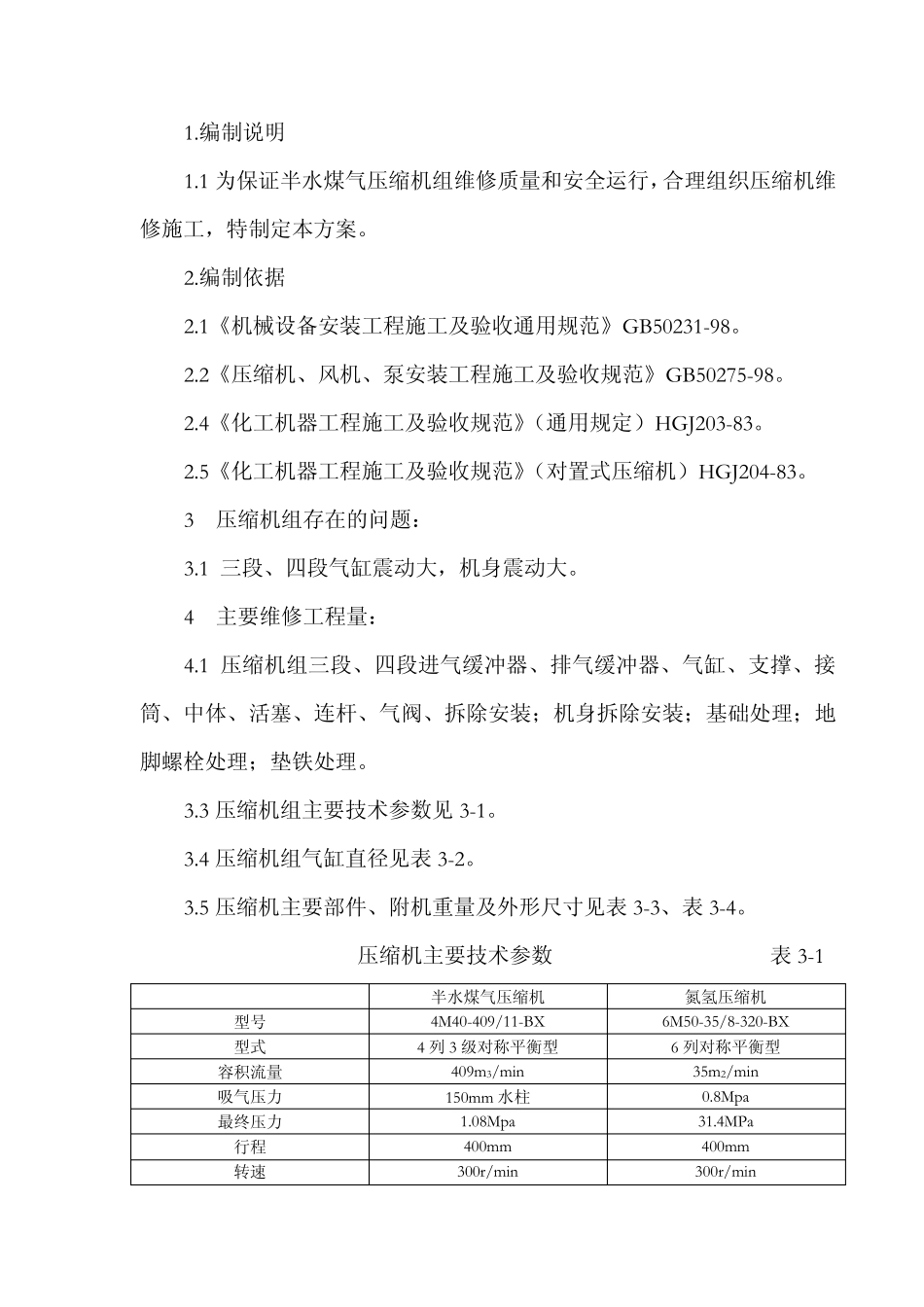

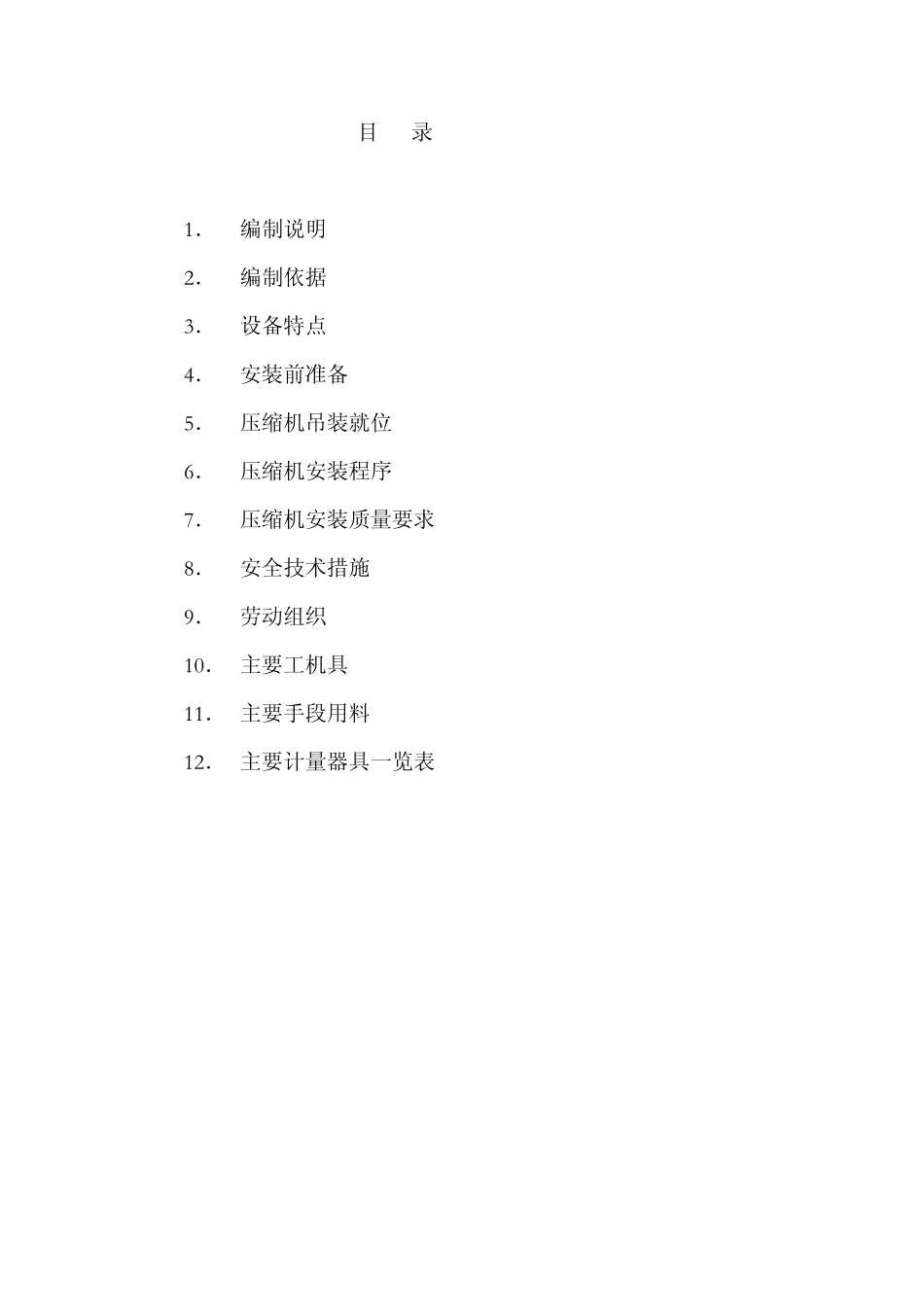

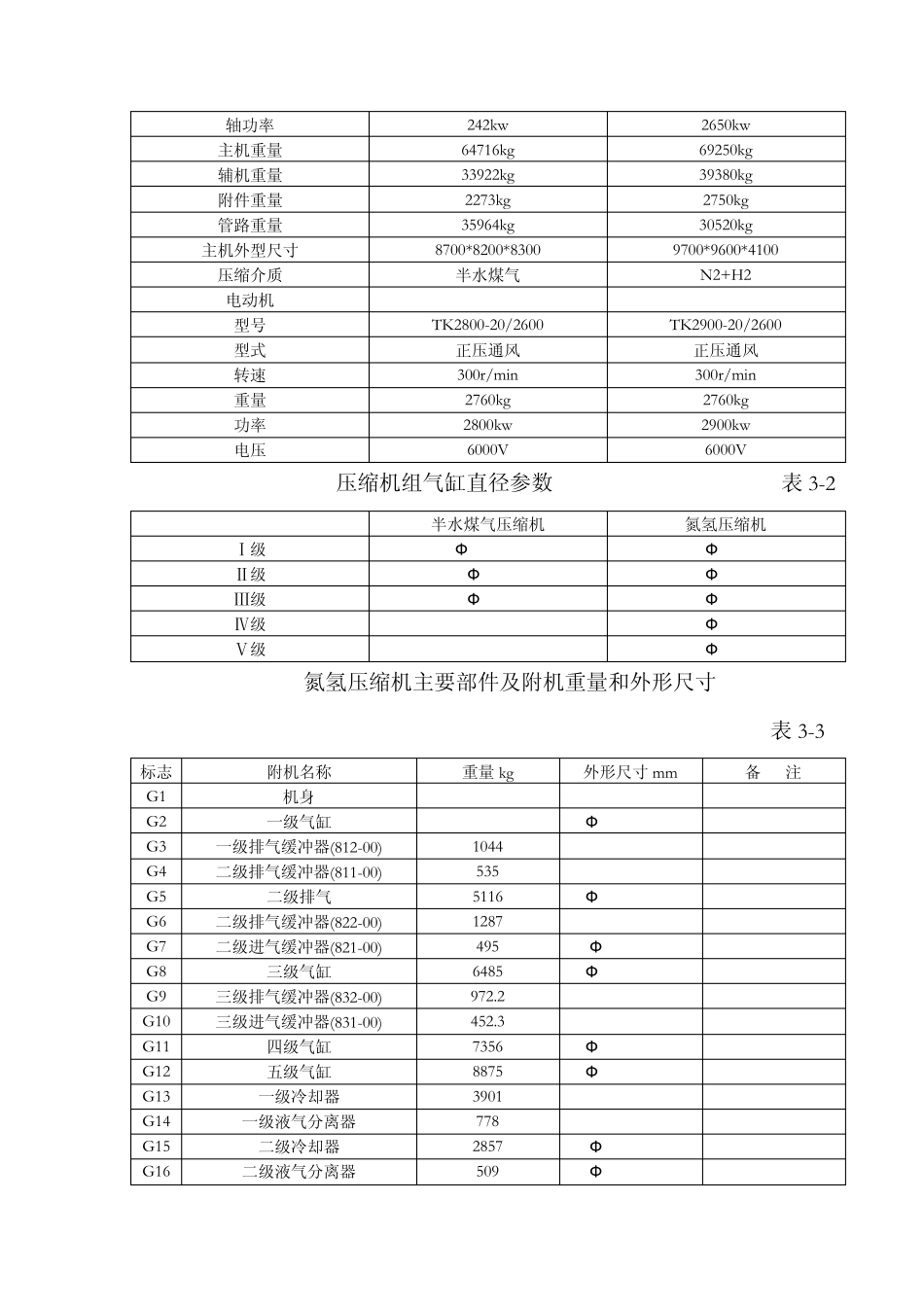

目 录 1． 编制说明 2． 编制依据 3． 设备特点 4． 安装前准备 5． 压缩机吊装就位 6． 压缩机安装程序 7． 压缩机安装质量要求 8． 安全技术措施 9． 劳动组织 10． 主要工机具 11． 主要手段用料 12． 主要计量器具一览表 1.编制说明 1.1 为保证半水煤气压缩机组维修质量和安全运行，合理组织压缩机维修施工，特制定本方案。 2.编制依据 2.1《机械设备安装工程施工及验收通用规范》GB50231-98。 2.2《压缩机、风机、泵安装工程施工及验收规范》GB50275-98。 2.4《化工机器工程施工及验收规范》（通用规定）HGJ203-83。 2.5《化工机器工程施工及验收规范》（对置式压缩机）HGJ204-83。 3 压缩机组存在的问题： 3.1 三段、四段气缸震动大，机身震动大。 4 主要维修工程量： 4.1 压缩机组三段、四段进气缓冲器、排气缓冲器、气缸、支撑、接筒、中体、活塞、连杆、气阀、拆除安装；机身拆除安装；基础处理；地脚螺栓处理；垫铁处理。 3.3 压缩机组主要技术参数见 3-1。 3.4 压缩机组气缸直径见表 3-2。 3.5 压缩机主要部件、附机重量及外形尺寸见表 3-3、表 3-4。 压缩机主要技术参数 表 3-1 半水煤气压缩机 氮氢压缩机 型号 4M40-409/11-BX 6M50-35/8-320-BX 型式 4 列 3 级对称平衡型 6 列对称平衡型 容积流量 409m3/min 35m2/min 吸气压力 150mm 水柱 0.8Mpa 最终压力 1.08Mpa 31.4MPa 行程 400mm 400mm 转速 300r/min 300r/min 轴功率 242kw 2650kw 主机重量 64716kg 69250kg 辅机重量 33922kg 39380kg 附件重量 2273kg 2750kg 管路重量 35964kg 30520kg 主机外型尺寸 8700*8200*8300 9700*9600*4100 压缩介质 半水煤气 N2+H2 电动机 型号 TK2800-20/2600 TK2900-20/2600 型式 正压通风 正压通风 转速 300r/min 300r/min 重量 2760kg 2760kg 功率 2800kw 2900kw 电压 6000V 6000V 压缩机组气缸直径参数 表3-2 半水煤气压缩机 氮氢压缩机 Ⅰ级 Ф 1160*2 Ф 475 Ⅱ级 Ф 940 Ф 380 Ⅲ级 Ф 680 Ф 260 Ⅳ级 Ф 180 Ⅴ级 Ф 180 氮氢压缩机主要部件及附机重量和外形尺寸 表3-3 标志 附机名称 重量kg 外形尺寸mm 备 注 G1 机身 G2 一级气缸 Ф 1490*1430 G3 一级排气缓冲器(812-00) 1044 G4 二级排气缓冲器(811-00) 535 G5 二级排气 5116 Ф 1440*1400 G6 二级...
