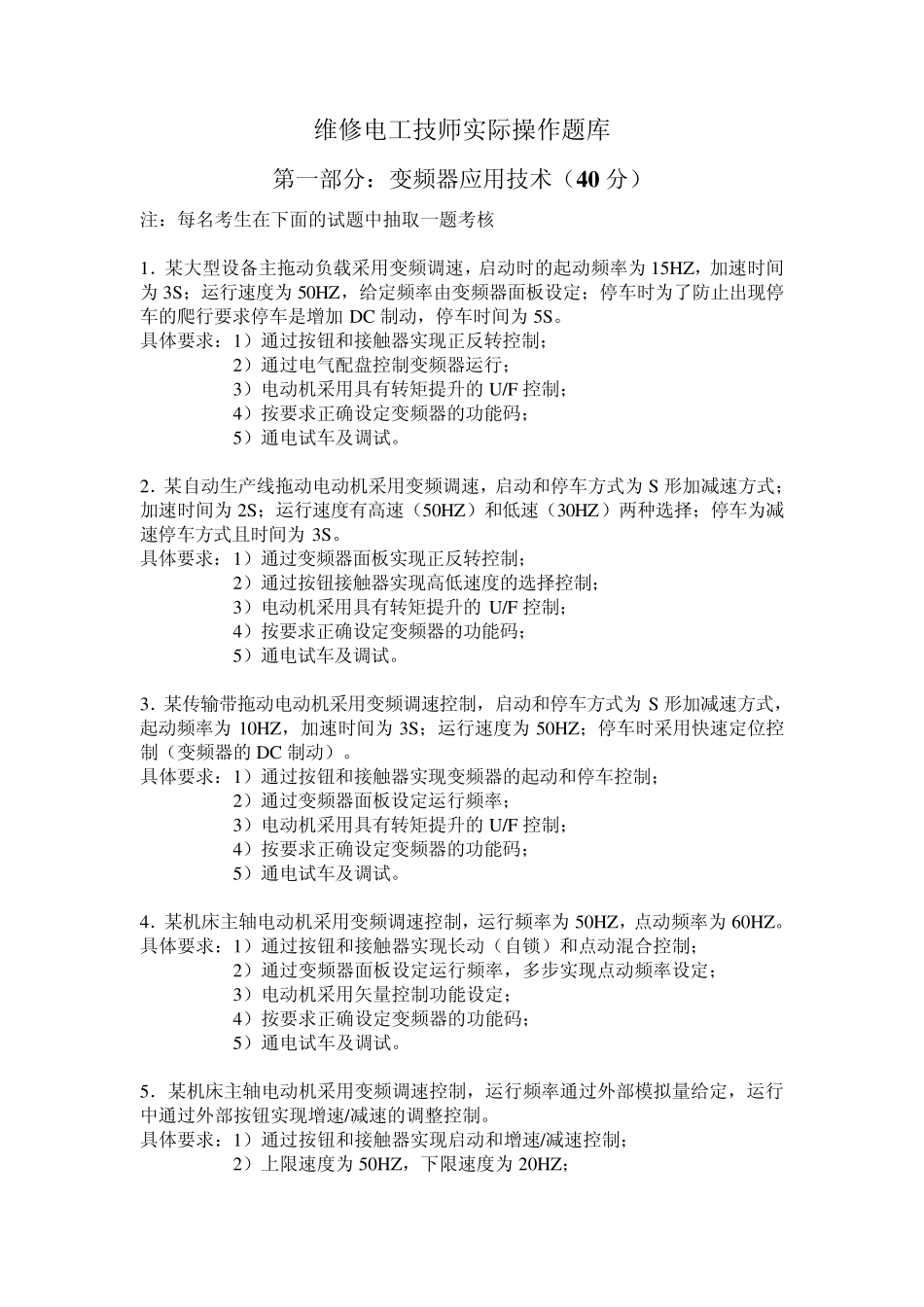

维修电工技师实际操作题库 第一部分：变频器应用技术（4 0 分） 注：每名考生在下面的试题中抽取一题考核 1．某大型设备主拖动负载采用变频调速，启动时的起动频率为15HZ，加速时间为3S；运行速度为50HZ，给定频率由变频器面板设定；停车时为了防止出现停车的爬行要求停车是增加DC 制动，停车时间为5S。 具体要求：1）通过按钮和接触器实现正反转控制； 2）通过电气配盘控制变频器运行； 3）电动机采用具有转矩提升的U/F 控制； 4）按要求正确设定变频器的功能码； 5）通电试车及调试。 2．某自动生产线拖动电动机采用变频调速，启动和停车方式为S 形加减速方式；加速时间为2S；运行速度有高速（50HZ）和低速（30HZ）两种选择；停车为减速停车方式且时间为3S。 具体要求：1）通过变频器面板实现正反转控制； 2）通过按钮接触器实现高低速度的选择控制； 3）电动机采用具有转矩提升的U/F 控制； 4）按要求正确设定变频器的功能码； 5）通电试车及调试。 3．某传输带拖动电动机采用变频调速控制，启动和停车方式为S 形加减速方式，起动频率为10HZ，加速时间为3S；运行速度为50HZ；停车时采用快速定位控制（变频器的DC 制动）。 具体要求：1）通过按钮和接触器实现变频器的起动和停车控制； 2）通过变频器面板设定运行频率； 3）电动机采用具有转矩提升的U/F 控制； 4）按要求正确设定变频器的功能码； 5）通电试车及调试。 4．某机床主轴电动机采用变频调速控制，运行频率为50HZ，点动频率为60HZ。 具体要求：1）通过按钮和接触器实现长动（自锁）和点动混合控制； 2）通过变频器面板设定运行频率，多步实现点动频率设定； 3）电动机采用矢量控制功能设定； 4）按要求正确设定变频器的功能码； 5）通电试车及调试。 5．某机床主轴电动机采用变频调速控制，运行频率通过外部模拟量给定，运行中通过外部按钮实现增速/减速的调整控制。 具体要求：1）通过按钮和接触器实现启动和增速/减速控制； 2）上限速度为50HZ，下限速度为20HZ； 3）电动机采用基本U/F 控制； 4）按要求正确设定变频器的功能码； 5）通电试车及调试。 6．某机床的主轴电动机采用变频器拖动，主轴的速度采用外部电位器（模拟量电压）控制，最高速度 60HZ，最抵速度 15HZ，驱动转矩和制动转矩限制在 150%，启动时间为 2S，停车时间为 3S。 具体要求：1）通过按钮和接触器实现正反转控制； 2）速度给定由电位器模拟量电压控制； 3...
