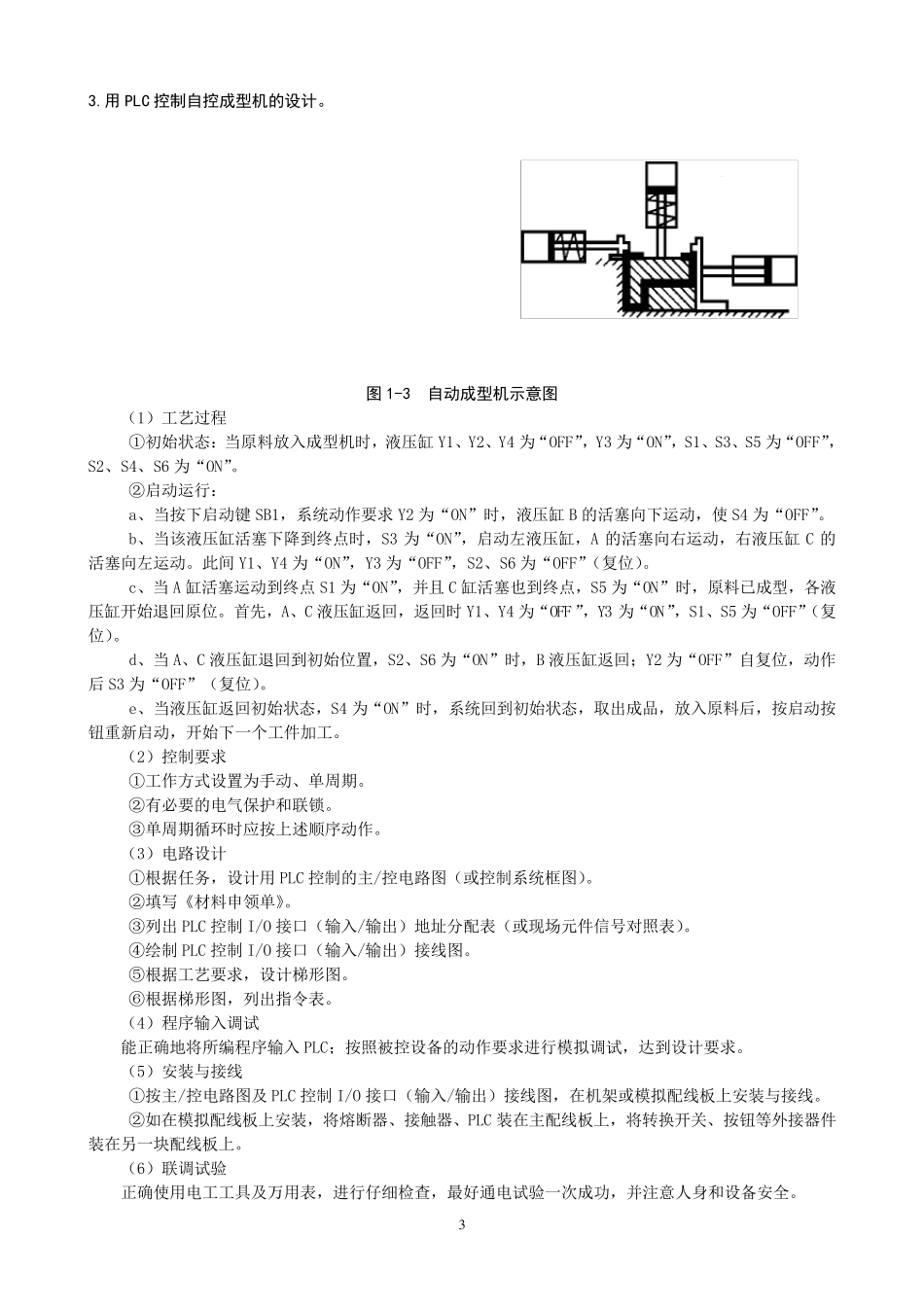

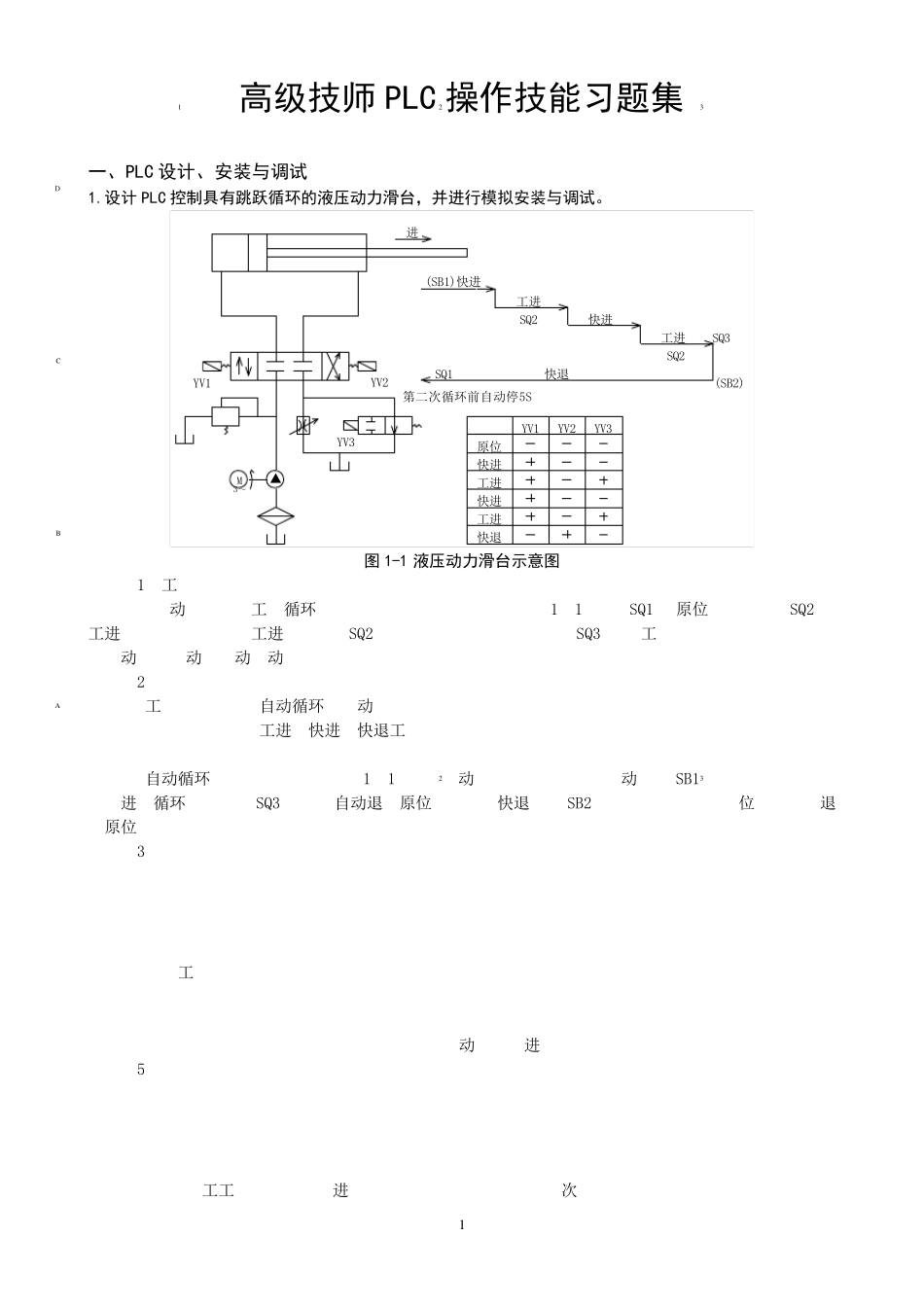

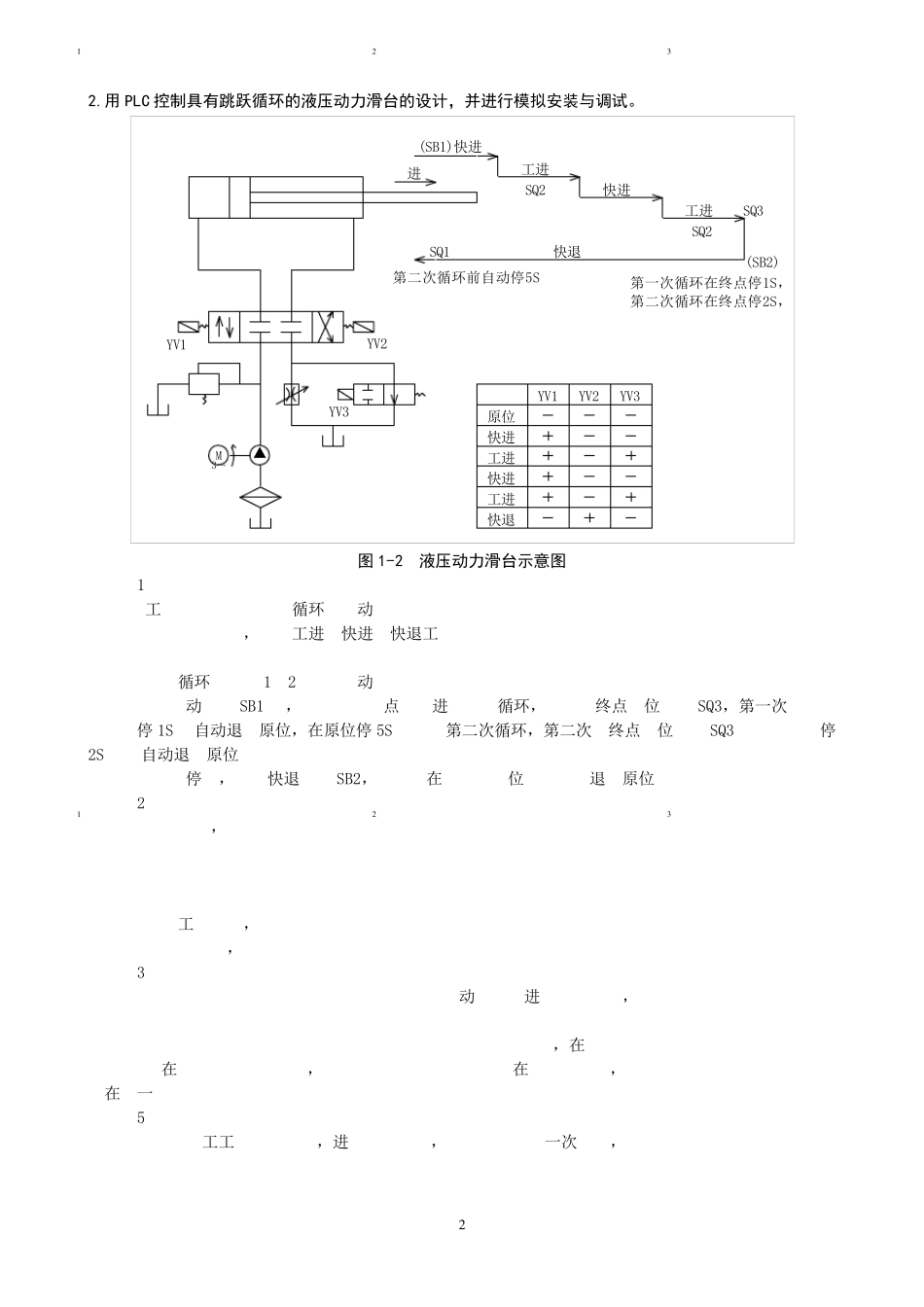

1 高级技师PLC 操作技能习题集 一、PLC 设计、安装与调试 1.设计 PLC 控制具有跳跃循环的液压动力滑台,并进行模拟安装与调试。 123321DCBA▲M3~进(SB1)快进工进快进工进SQ2SQ3SQ2SQ1(SB2)快退第二次循环前自动停5SYV1YV2YV3原位快进工进快进工进快退YV1YV2YV3 图 1-1 液压动力滑台示意图 (1)工艺任务 该液压动力滑台的工作循环、油路系统和电磁阀通断表如图 1-1所示。SQ1 为原位行程开关,SQ2 为工进行程开关。在整个工进过程中,SQ2 一直受压,故采用长挡铁。SQ3 为加工终点行程开关。假设液压泵电动机已启动(启动电动机不属设计范围)。 (2)控制要求 ①工作方式设置为自动循环、手动、单周期。 ②设有电源指示,工进、快进、快退工作状态指示。 ③有必要的电气保护和联锁。 ④自动循环或单周运行时应按图 1-1所示顺序动作。说明如下:按启动按钮 SB1 后,滑台即从起点开始进入循环,直至压 SQ3 后滑台自动退回原位;也可按快退按钮 SB2,使滑台在其他任何位置上立即退回原位。 (3)电路设计 ①根据任务,设计用 PLC控制的主/控电路图(或控制系统框图)。 ②填写《材料申领单》。 ③列出 PLC控制 I/O接口(输入/输出)地址分配表(或现场元件信号对照表)。 ④绘制 PLC控制 I/O接口(输入/输出)接线图。 ⑤根据工艺要求,设计梯形图。 ⑥根据梯形图,列出指令表。 (4)程序输入调试 能正确地将所编程序输入 PLC;按照被控设备的动作要求进行模拟调试,达到设计要求。 (5)安装与接线 ①按主/控电路图及 PLC控制 I/O接口(输入/输出)接线图,在机架或模拟配线板上安装与接线。 ②如在模拟配线板上安装,将熔断器、接触器、PLC装在主配线板上,将转换开关、按钮等外接器件装在另一块配线板上。 (6)联调试验 正确使用电工工具及万用表,进行仔细检查,最好通电试验一次成功,并注意人身和设备安全。 2 2.用PLC 控制具有跳跃循环的液压动力滑台的设计,并进行模拟安装与调试。 123321▲M3~进(SB1)快进工进快进工进SQ2SQ3SQ2SQ1(SB2)快退第二次循环前自动停5SYV1YV2YV3原位快进工进快进工进快退YV1YV2YV3第一次循环在终点停1S,第二次循环在终点停2S, 图 1-2 液压动力滑台示意图 (1)控制要求 ①工作方式设置为两周循环及手动方式。 ②设有电源指示,以及工进、快进、快退工作状态指示。 ③有必要的电气保护和联锁。 ④两周循环应按图 1-2所示顺序动作。说明如下 ...
