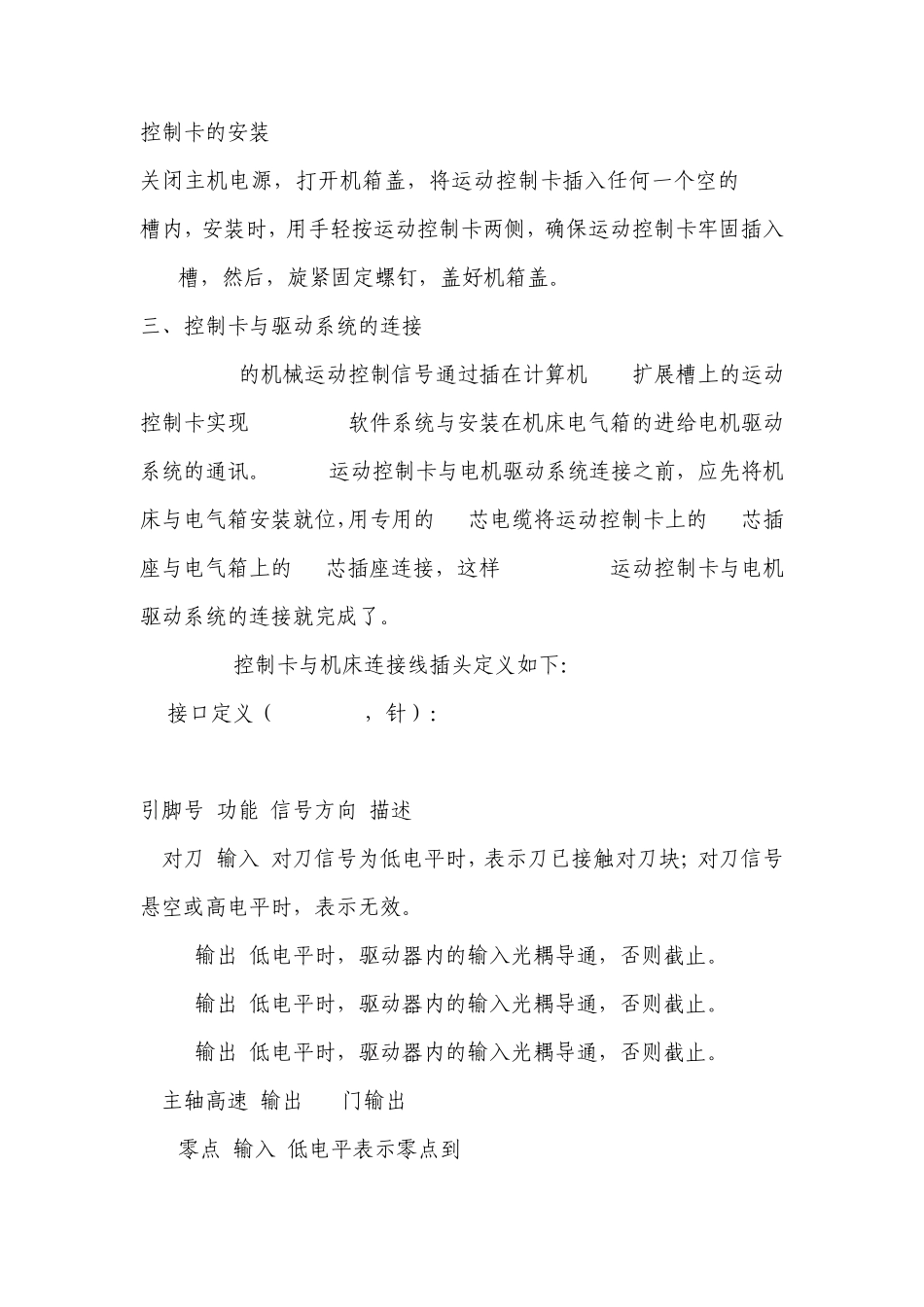

控制卡的安装 关闭主机电源，打开机箱盖，将运动控制卡插入任何一个空的PCI槽内，安装时，用手轻按运动控制卡两侧，确保运动控制卡牢固插入PCI槽，然后，旋紧固定螺钉，盖好机箱盖。 三、控制卡与驱动系统的连接 NC STUDIO的机械运动控制信号通过插在计算机PCI扩展槽上的运动控制卡实现NC STUDIO软件系统与安装在机床电气箱的进给电机驱动系统的通讯。PCIMC运动控制卡与电机驱动系统连接之前，应先将机床与电气箱安装就位，用专用的15芯电缆将运动控制卡上的15芯插座与电气箱上的15芯插座连接，这样 NC STUDIO运动控制卡与电机驱动系统的连接就完成了。 PCIMC-3B控制卡与机床连接线插头定义如下： J1接口定义（DB15RA/M，针）： 引脚号 功能 信号方向 描述 1 对刀 输入 对刀信号为低电平时，表示刀已接触对刀块；对刀信号悬空或高电平时，表示无效。 2 ZP 输出 低电平时，驱动器内的输入光耦导通，否则截止。 3 YP 输出 低电平时，驱动器内的输入光耦导通，否则截止。 4 XP 输出 低电平时，驱动器内的输入光耦导通，否则截止。 5 主轴高速 输出 OC门输出 6 Z零点 输入 低电平表示零点到 7 Y零点 输入 低电平表示零点到 8 X零点 输入 低电平表示零点到 9 XD 输出 低电平时，驱动器内的输入光耦导通，否则截止。 10 YD 输出 低电平时，驱动器内的输入光耦导通，否则截止。 11 ZD 输出 低电平时，驱动器内的输入光耦导通，否则截止。 12 主轴低速 输出 OC门输出 13 主轴中速 输出 OC门输出 14 GND 15 +5V 输出 输出电流容量不小于500mA。 J2接口定义（DB25RA/F，孔，通过IDC26插座引出）： PCIMC-3A.PCB J2（DB25）引脚号 功能描述 J2-1 GND J2-2 +5V J2-3 ×1档 J2-4 Y- Y负方向移动 J2-5 ×10档 J2-6 Z- Z负方向移动 J2-7 ×100档 J2-8 Z轴精定位 NC J2-10 LED1 ×1指示灯 J2-14 GND J2-15 +5V J2-16 Z+ Z正方向移动 J2-17 X+ X正方向移动 J2-18 Y+ Y正方向移动 J2-19 X- X负方向移动 J2-20 X轴精定位 J3-21 Y轴精定位 J2-22 LED2 ×10指示灯 J2-23 LED3 ×100指示灯 注：“NC”表示未定义，J2插口用于扩展手持盒等设备。 四、电气接线示意图 为了控制主轴电机的转速，控制卡输出三个 OC门信号,分别可控制主轴高速、中速、低速旋转。这里要求变频器带分档控制。 如果选择 DZJ-3转接板，则电气接线更简单。三个...
