维宏系统雕刻机电子版使用教程VIP免费

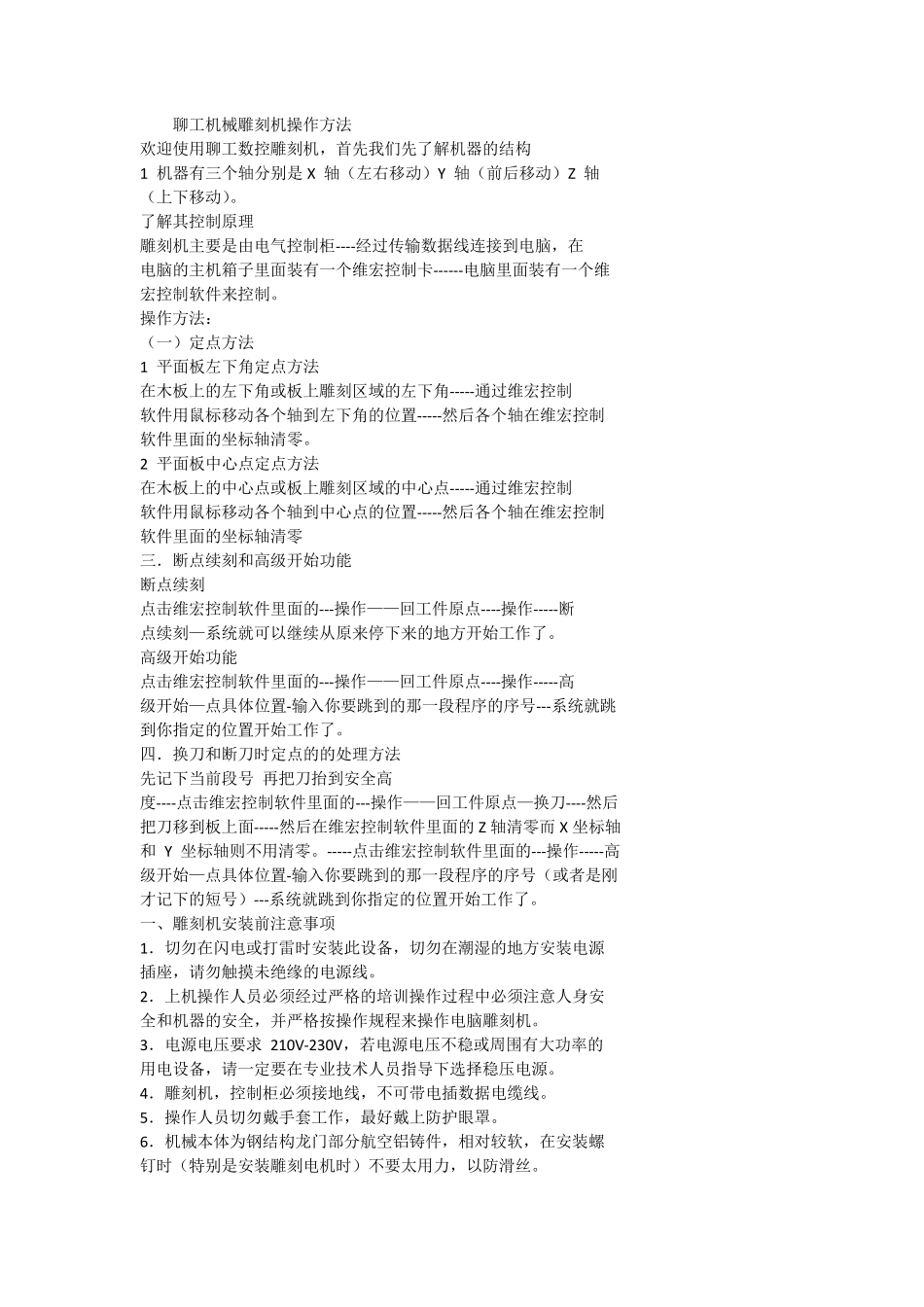

聊工机械雕刻机操作方法 欢迎使用聊工数控雕刻机，首先我们先了解机器的结构 1 机器有三个轴分别是X 轴（左右移动）Y 轴（前后移动）Z 轴 （上下移动）。 了解其控制原理 雕刻机主要是由电气控制柜----经过传输数据线连接到电脑，在 电脑的主机箱子里面装有一个维宏控制卡------电脑里面装有一个维 宏控制软件来控制。 操作方法： （一）定点方法 1 平面板左下角定点方法 在木板上的左下角或板上雕刻区域的左下角-----通过维宏控制 软件用鼠标移动各个轴到左下角的位置-----然后各个轴在维宏控制 软件里面的坐标轴清零。 2 平面板中心点定点方法 在木板上的中心点或板上雕刻区域的中心点-----通过维宏控制 软件用鼠标移动各个轴到中心点的位置-----然后各个轴在维宏控制 软件里面的坐标轴清零 三．断点续刻和高级开始功能 断点续刻 点击维宏控制软件里面的---操作——回工件原点----操作-----断 点续刻—系统就可以继续从原来停下来的地方开始工作了。 高级开始功能 点击维宏控制软件里面的---操作——回工件原点----操作-----高 级开始—点具体位置-输入你要跳到的那一段程序的序号---系统就跳 到你指定的位置开始工作了。 四．换刀和断刀时定点的的处理方法 先记下当前段号 再把刀抬到安全高 度----点击维宏控制软件里面的---操作——回工件原点—换刀----然后 把刀移到板上面-----然后在维宏控制软件里面的Z 轴清零而 X 坐标轴 和 Y 坐标轴则不用清零。-----点击维宏控制软件里面的---操作-----高 级开始—点具体位置-输入你要跳到的那一段程序的序号（或者是刚 才记下的短号）---系统就跳到你指定的位置开始工作了。 一、雕刻机安装前注意事项 1．切勿在闪电或打雷时安装此设备，切勿在潮湿的地方安装电源 插座，请勿触摸未绝缘的电源线。 2．上机操作人员必须经过严格的培训操作过程中必须注意人身安 全和机器的安全，并严格按操作规程来操作电脑雕刻机。 3．电源电压要求 210V-230V，若电源电压不稳或周围有大功率的 用电设备，请一定要在专业技术人员指导下选择稳压电源。 4．雕刻机，控制柜必须接地线，不可带电插数据电缆线。 5．操作人员切勿戴手套工作，最好戴上防护眼罩。 6．机械本体为钢结构龙门部分航空铝铸件，相对较软，在安装螺 钉时（特别是安装雕刻电机时）不要太用力，以防滑丝。 7．刀具一定要装好并夹紧，保持刀具锋利，钝刀将使雕刻质量下 降使电机过载。 8．...
