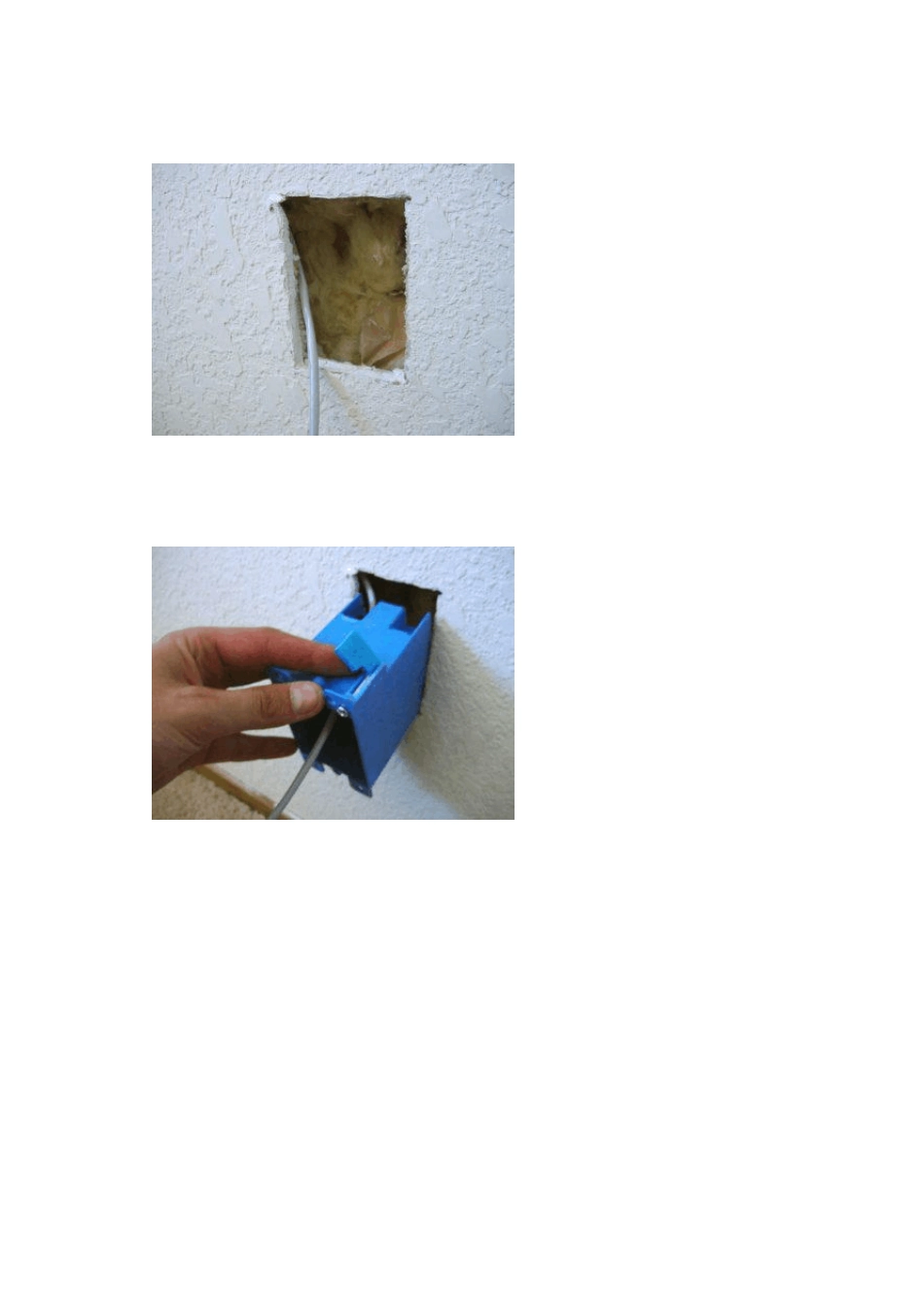

信息插座入墙式操作图解（下） 4、选择合适的工具很重要，不合适的工具会造成质量问题，甚至损坏插头。 5、最后安装之前要再三检查每根线是否都连接妥当，免得返工。 6、把多余线头去掉之后就可以安装墙座的面板了 7、上好螺丝就ok 了。 信息插座入墙式操作图解（上） 1、在墙上开个洞，并把网线穿好 2、接好每个插座，工程的质量很重要 3、使用打线器将缆线连接妥当 使用打线器将缆线打入模块 图 24 口配线架：背视端接图 24 口配线架+标签 110 配线架：正面跳接 配线架 配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、 STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。 双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。双绞线配线架的型号很多，每个厂商都有自己的产品系列，并且对应3 类、5 类、超5类、6 类和7 类线缆分别有不同的规格和型号，在具体项目中，应参阅产品手册，根据实际情况进行配置。 双绞线配线架 光纤配线架的作用是在管理子系统中将光缆进行连接，通常在主配线间和各分配线间。 SC 光纤配线架 ST 光纤配线架 综合布线系统（Premises Distribu ted Sy stem，简称PDS）是一种集成化通用传输系统，在楼宇和园区范围内，利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和监视电视等设备的结构化信息传输系统。 综合布线系统使用标准的双绞线和光纤，支持高速率的数据传输。这种系统使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。 综合布线系统可分为 6 个独立的系统（模块），如图： 1 .工作区子系统 工作区子系统由终端设备连接到信息插座之间的设备组成。包括：信息插座、插座盒、连接跳线和适配器组成。 2 .水平区子系统 水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。一般情况，水平电缆应采用 4 对双绞线电缆。在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。 水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的...
