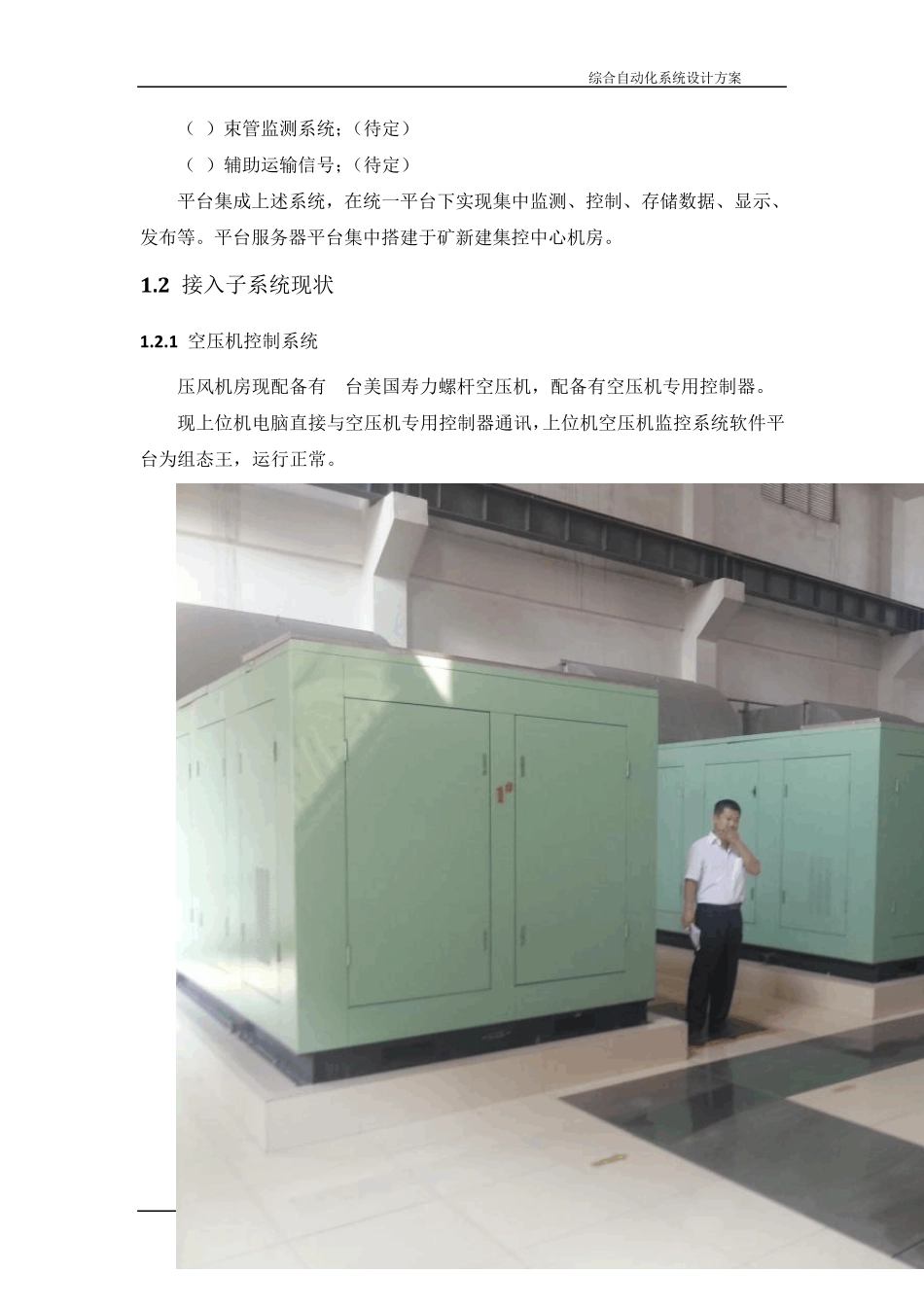

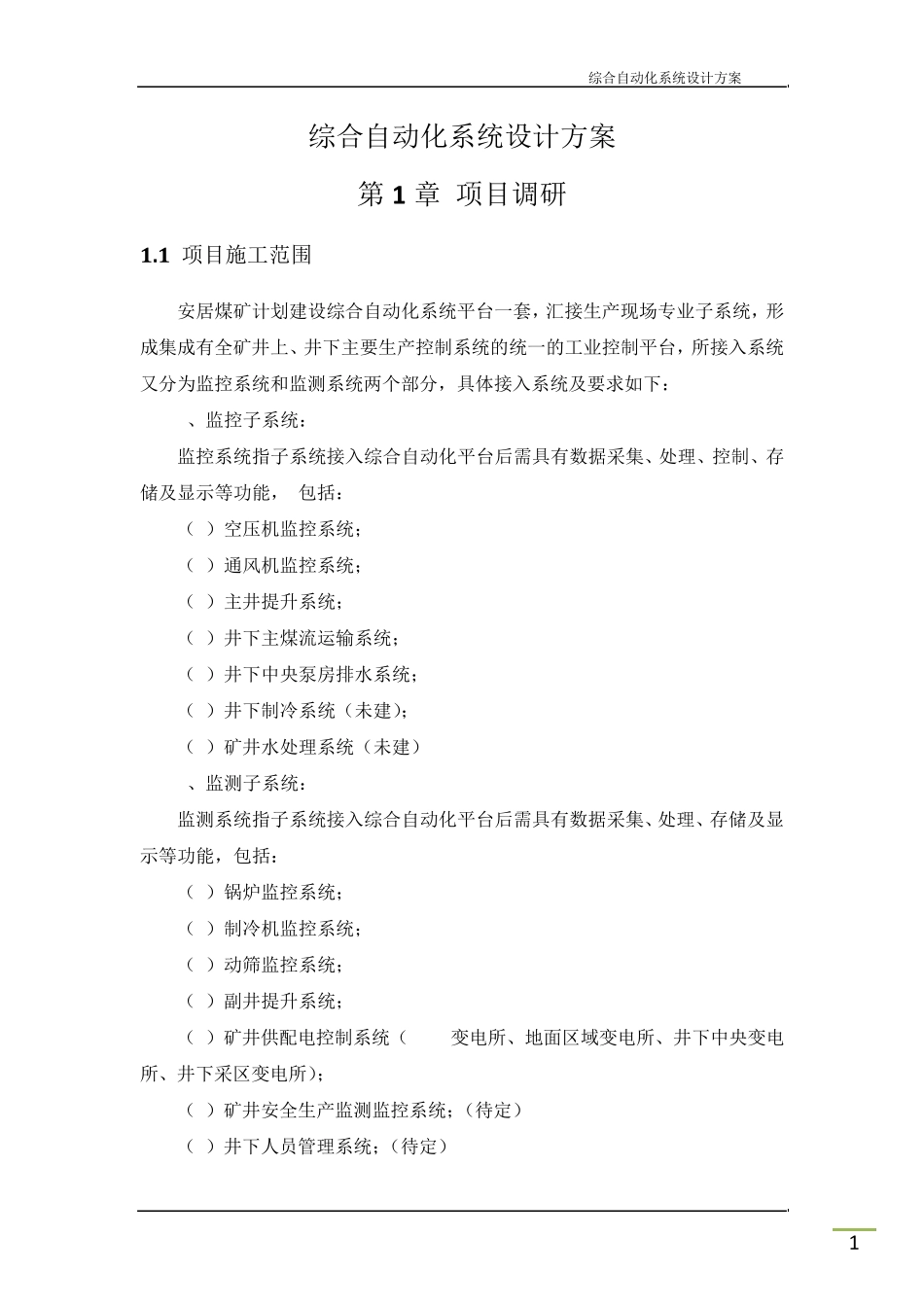

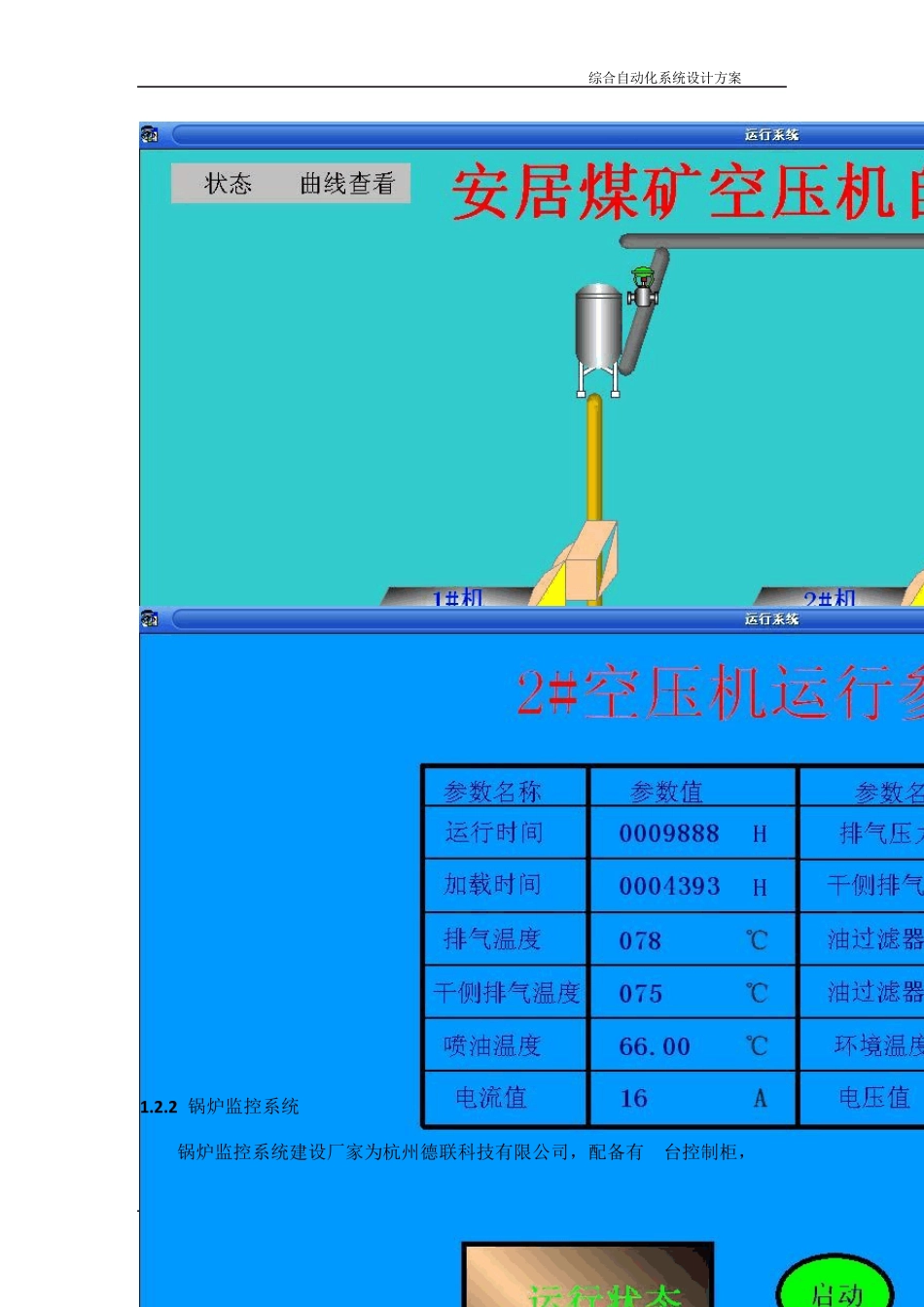

综合自动化系统设计方案 1 综合自动化系统设计方案 第1 章 项目调研 1 .1 项目施工范围 安居煤矿计划建设综合自动化系统平台一套，汇接生产现场专业子系统，形成集成有全矿井上、井下主要生产控制系统的统一的工业控制平台，所接入系统又分为监控系统和监测系统两个部分，具体接入系统及要求如下： 1、监控子系统： 监控系统指子系统接入综合自动化平台后需具有数据采集、处理、控制、存储及显示等功能， 包括： （1）空压机监控系统； （2）通风机监控系统； （3）主井提升系统； （4）井下主煤流运输系统； （5）井下中央泵房排水系统； （6）井下制冷系统（未建）； （7）矿井水处理系统（未建） 2、监测子系统： 监测系统指子系统接入综合自动化平台后需具有数据采集、处理、存储及显示等功能，包括： （1）锅炉监控系统； （2）制冷机监控系统； （3）动筛监控系统； （4）副井提升系统； （5）矿井供配电控制系统（35kV变电所、地面区域变电所、井下中央变电所、井下采区变电所）； （6）矿井安全生产监测监控系统；（待定） （7）井下人员管理系统；（待定） 综合自动化系统设计方案 2 （8）束管监测系统；（待定） （9）辅助运输信号；（待定） 平台集成上述系统，在统一平台下实现集中监测、控制、存储数据、显示、发布等。平台服务器平台集中搭建于矿新建集控中心机房。 1.2 接入子系统现状 1.2.1 空压机控制系统 压风机房现配备有 3台美国寿力螺杆空压机，配备有空压机专用控制器。 现上位机电脑直接与空压机专用控制器通讯，上位机空压机监控系统软件平台为组态王，运行正常。 综合自动化系统设计方案 3 1.2.2 锅炉监控系统 锅炉监控系统建设厂家为杭州德联科技有限公司，配备有 2台控制柜，AC1 综合自动化系统设计方案 4 控制柜内配备有1台西门子 S7-300（CPU315-2PN/DP）PLC控制器，负责整个系统的数据分析、处理，因采集量较多，控制系统配备3台西门子ET200M扩展数字量、模拟量采集模块数量。 整个锅炉监控系统上位机由杭州德联科技有限公司建设，PLC通过以太网传输的方式与上位机进行通讯，系统运行正常。 综合自动化系统设计方案 5 综合自动化系统设计方案 6 综合自动化系统设计方案 7 1.2.3 制冷机监控系统 制冷机监控系统建设厂家为济宁精创开关电器有限公司。制冷机系统控制柜内配备有1台西门子 S7-300PLC控制器，负责整个系统的数据分析、处理。 整个制冷机监...
