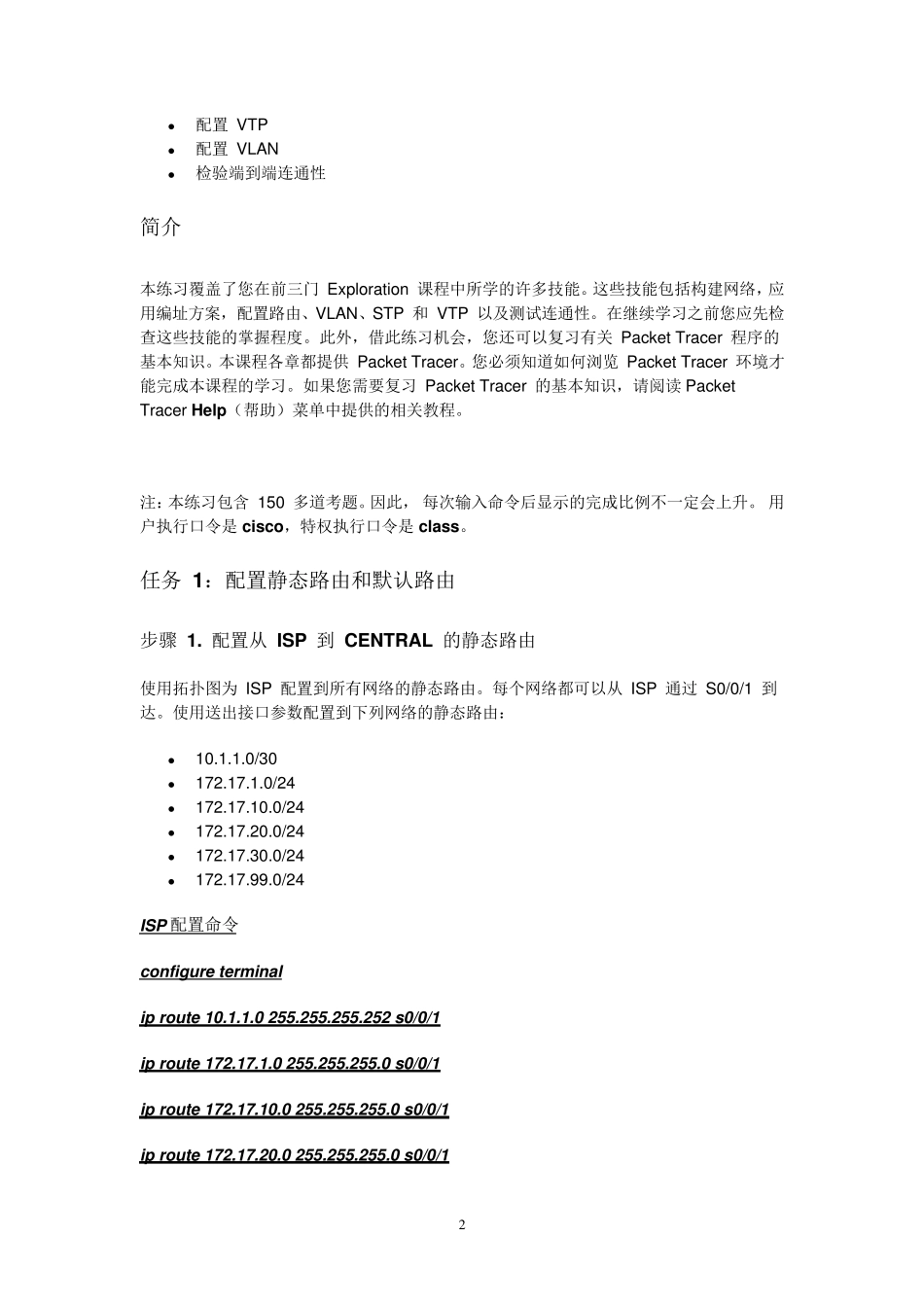

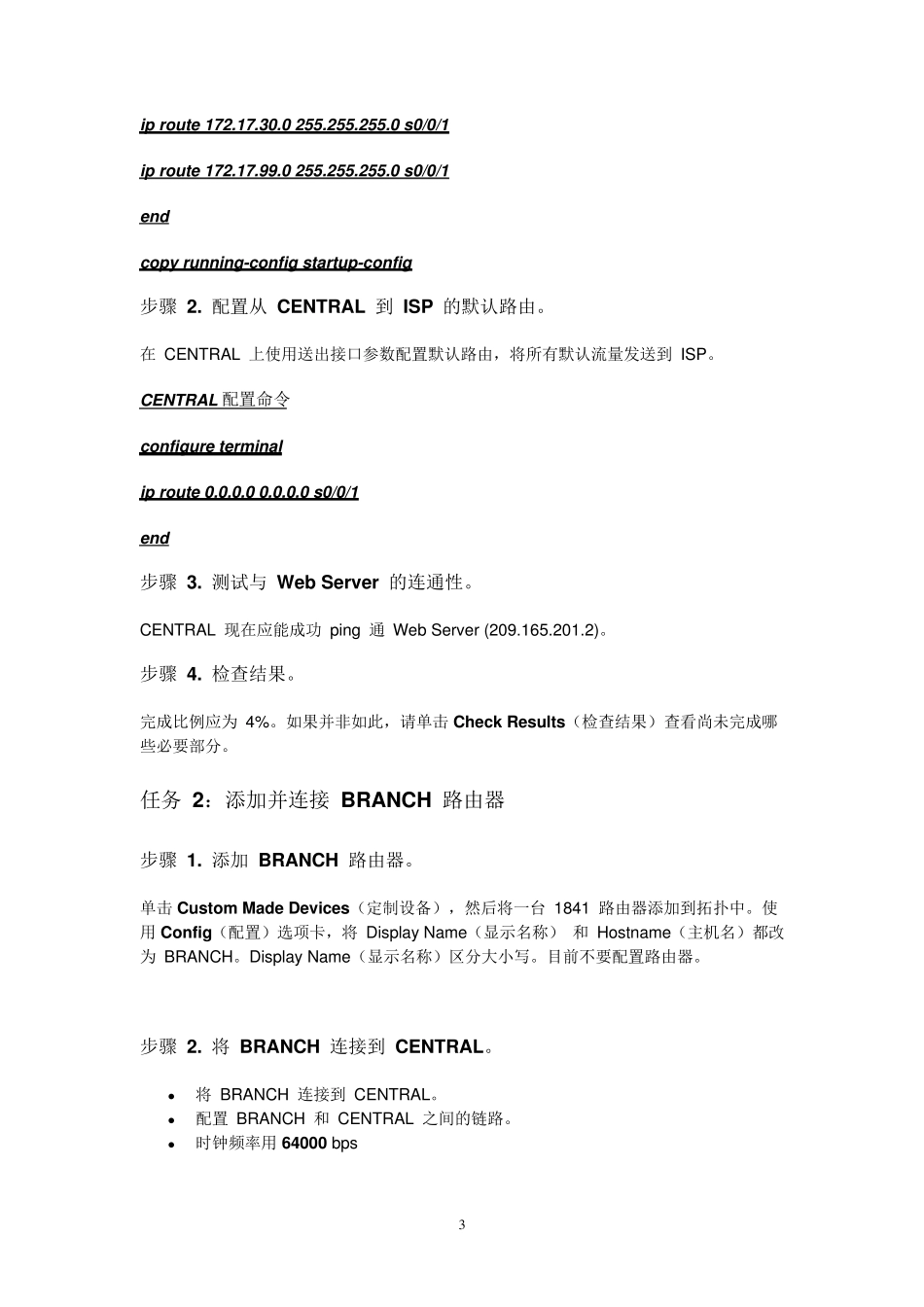

1 Packet Tracer 综合技能练习 解答－ 致用户： 或许您无需借助打印说明也可以完成本练习，不过我们仍在启动此练习的页面上为您提供了 PDF 版说明（位于页面的左侧）。 地址表 设备 接口 IP 地址 子网掩码 默认网关 ISP S0/0/0 209.165.200.225 255.255.255.252 不适用 Fa0/0 209.165.201.1 255.255.255.252 不适用 CENTRAL S0/0/0 10.1.1.2 255.255.255.252 不适用 S0/0/1 209.165.200.226 255.255.255.252 不适用 BRANCH S0/0/0 10.1.1.1 255.255.255.252 不适用 Fa0/0.1 172.17.1.1 255.255.255.0 不适用 Fa0/0.10 172.17.10.1 255.255.255.0 不适用 Fa0/0.20 172.17.20.1 255.255.255.0 不适用 Fa0/0.30 172.17.30.1 255.255.255.0 不适用 Fa0/0.99 172.17.99.1 255.255.255.0 不适用 S1 VLAN 99 172.17.99.11 255.255.255.0 172.17.99.1 S2 VLAN 99 172.17.99.12 255.255.255.0 172.17.99.1 S3 VLAN 99 172.17.99.13 255.255.255.0 172.17.99.1 PC1 网卡 172.17.10.21 255.255.255.0 172.17.10.1 PC2 网卡 172.17.20.22 255.255.255.0 172.17.20.1 PC3 网卡 172.17.30.23 255.255.255.0 172.17.30.1 Web Server 网卡 209.165.201.2 255.255.255.252 209.165.201.1 学习目标 • 配置静态路由和默认路由 • 添加并连接 BRANCH 路由器 • 添加并连接交换机 • 添加并连接 PC • 执行基本设备配置 • 配置 OSPF 路由 • 配置 STP 2 • 配置 VTP • 配置 VLAN • 检验端到端连通性 简介 本练习覆盖了您在前三门 Ex ploration 课程中所学的许多技能。这些技能包括构建网络，应用编址方案，配置路由、VLAN、STP 和 VTP 以及测试连通性。在继续学习之前您应先检查这些技能的掌握程度。此外，借此练习机会，您还可以复习有关 Packet Tracer 程序的基本知识。本课程各章都提供 Packet Tracer。您必须知道如何浏览 Packet Tracer 环境才能完成本课程的学习。如果您需要复习 Packet Tracer 的基本知识，请阅读 Packet Tracer Help（帮助）菜单中提供的相关教程。 注：本练习包含 150 多道考题。因此， 每次输入命令后显示的完成比例不一定会上升。 用户执行口令是 cisco，特权执行口令是 class。 任务 1：配置静态路由和默认路由 步骤 1. 配置从 ISP 到 CENTRAL 的静态路由 使...
