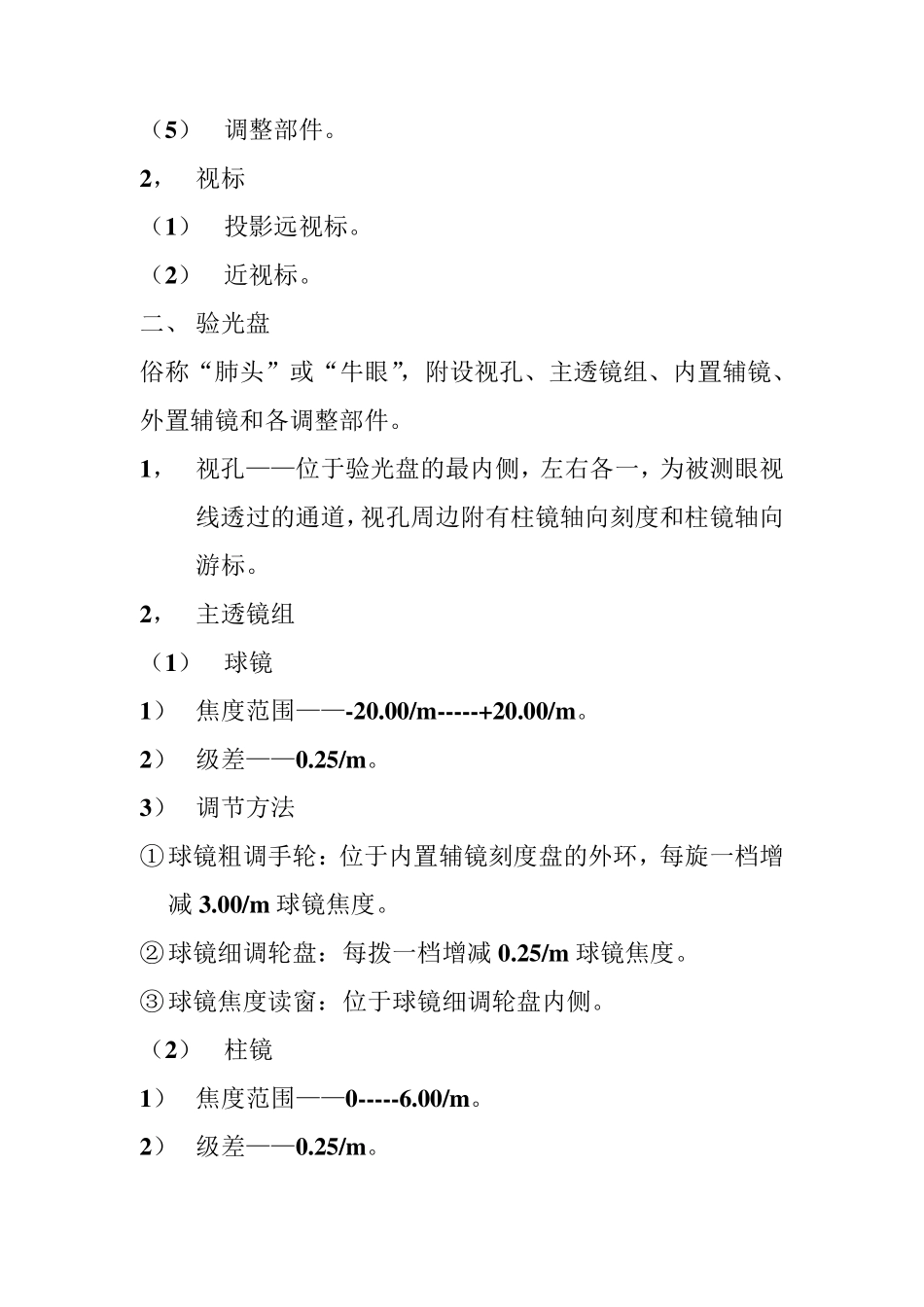

综合验光仪的原理和操作方法_第2页
2/25

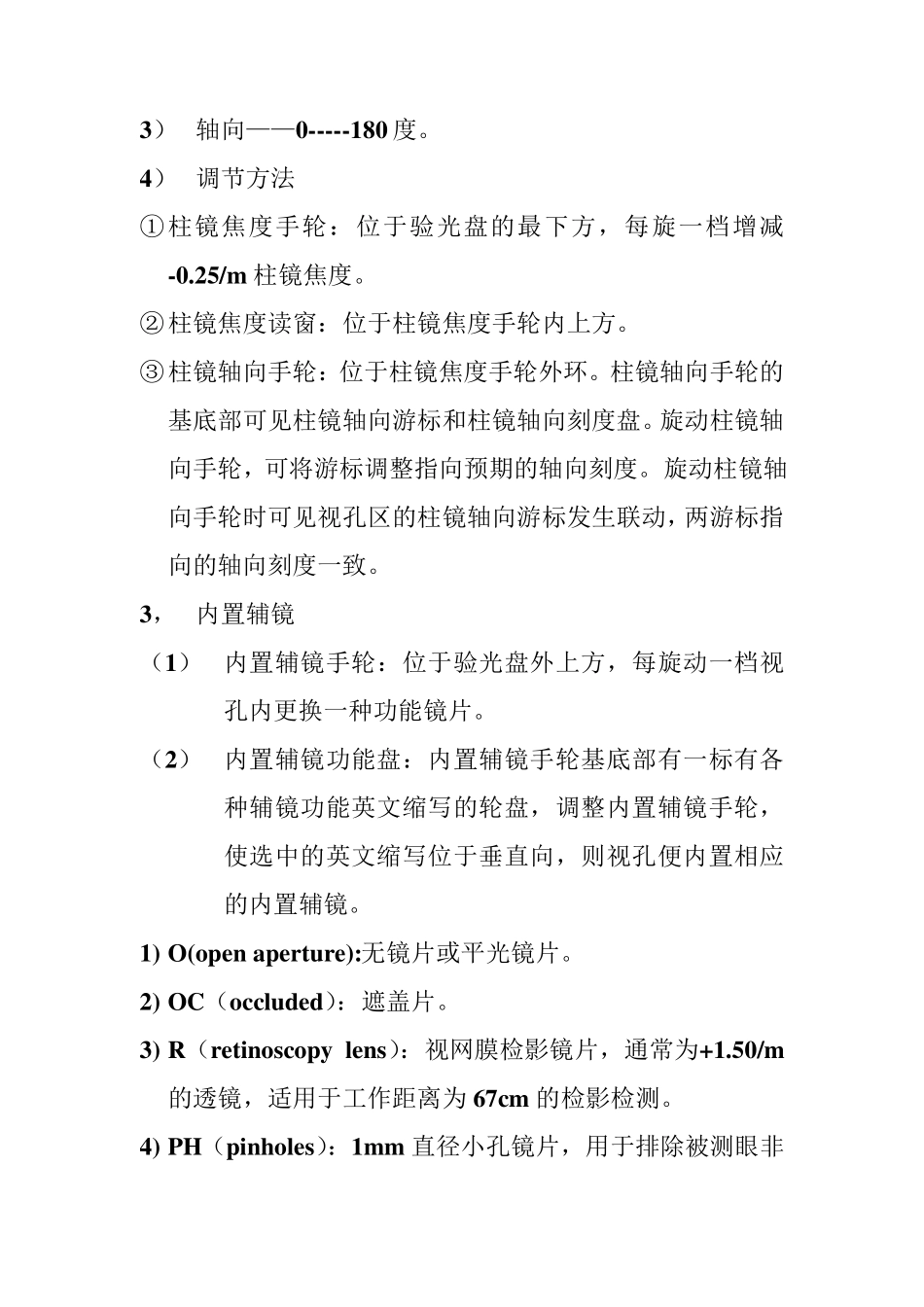

综合验光仪的原理和操作方法_第3页
3/25
综合验光仪的原理和操作方法 (上海科学技术出版社) 综合验光仪的总体结构包括控制台、支架结构、座椅、验光盘和远近视标等部件。本章节仅介绍与验光工作关系密切相关的验光盘和远近视标等主要部件。 综合验光仪的主要结构 一、 综合验光仪的主要部件 综合验光仪的主要部件包括验光盘和远近视标两部分。 1, 验光盘——验光盘附设以下结构 (1) 视孔。 (2) 主透镜组——包括球镜组与柱镜组。 (3) 内置辅镜。 (4) 外置辅镜——包括交叉圆柱透镜(Jackson cross cylinders)和旋转式棱镜(Risley prism)。 验光盘 调整部件 视标 视孔 主透镜组 内置辅镜 外置辅镜 球镜组 柱镜组 交叉圆柱透镜 旋转式棱镜 投影远视标 近视标 (5) 调整部件。 2, 视标 (1) 投影远视标。 (2) 近视标。 二、 验光盘 俗称“肺头”或“牛眼”,附设视孔、主透镜组、内置辅镜、外置辅镜和各调整部件。 1, 视孔——位于验光盘的最内侧,左右各一,为被测眼视线透过的通道,视孔周边附有柱镜轴向刻度和柱镜轴向游标。 2, 主透镜组 (1) 球镜 1) 焦度范围——-20.00/m -----+20.00/m 。 2) 级差——0.25/m 。 3) 调节方法 ① 球镜粗调手轮:位于内置辅镜刻度盘的外环,每旋一档增减 3.00/m 球镜焦度。 ② 球镜细调轮盘:每拨一档增减 0.25/m 球镜焦度。 ③ 球镜焦度读窗:位于球镜细调轮盘内侧。 (2) 柱镜 1) 焦度范围——0-----6.00/m 。 2) 级差——0.25/m 。 3) 轴向——0-----180 度。 4) 调节方法 ① 柱镜焦度手轮:位于验光盘的最下方,每旋一档增减-0.25/m 柱镜焦度。 ② 柱镜焦度读窗:位于柱镜焦度手轮内上方。 ③ 柱镜轴向手轮:位于柱镜焦度手轮外环。柱镜轴向手轮的基底部可见柱镜轴向游标和柱镜轴向刻度盘。旋动柱镜轴向手轮,可将游标调整指向预期的轴向刻度。旋动柱镜轴向手轮时可见视孔区的柱镜轴向游标发生联动,两游标指向的轴向刻度一致。 3, 内置辅镜 (1) 内置辅镜手轮:位于验光盘外上方,每旋动一档视孔内更换一种功能镜片。 (2) 内置辅镜功能盘:内置辅镜手轮基底部有一标有各种辅镜功能英文缩写的轮盘,调整内置辅镜手轮,使选中的英文缩写位于垂直向,则视孔便内置相应的内置辅镜。 1) O(open aperture):无镜片或平光镜片。 2) OC(occluded):遮盖片。 3) R(retinoscopy lens):视网膜检影镜片,通常为+...
