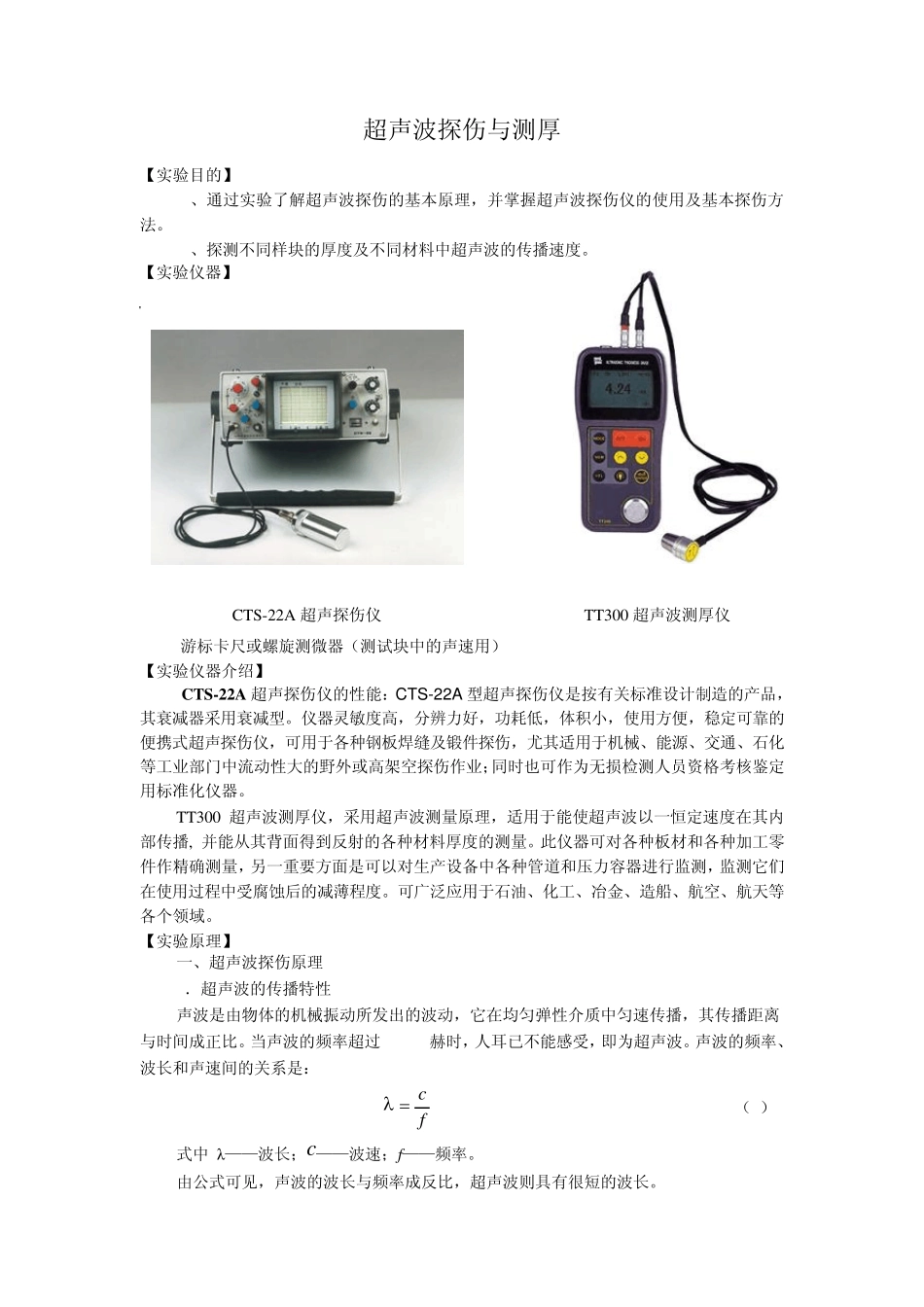

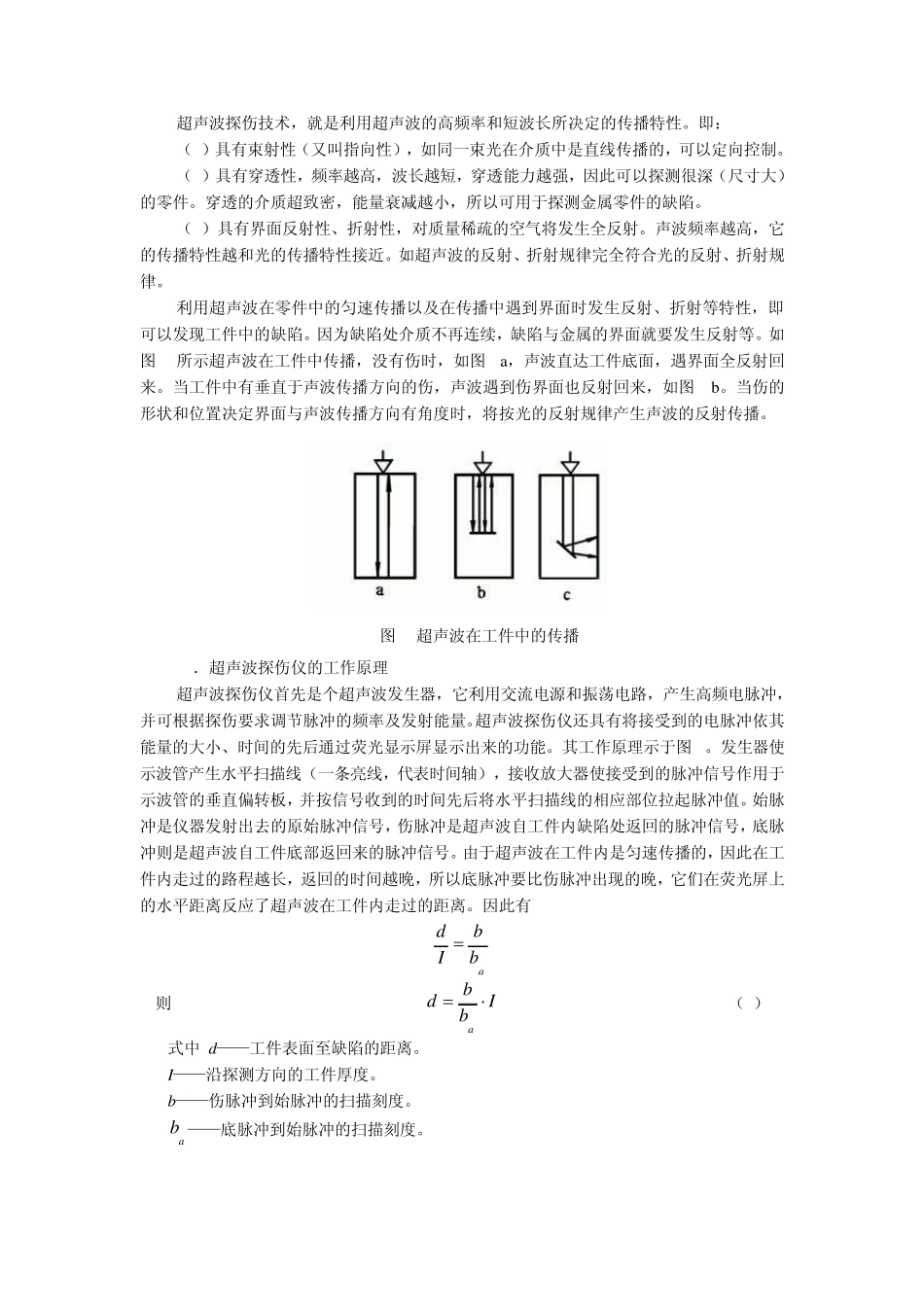

超声波探伤与测厚 【实验目的】 1、通过实验了解超声波探伤的基本原理，并掌握超声波探伤仪的使用及基本探伤方法。 2、探测不同样块的厚度及不同材料中超声波的传播速度。 【实验仪器】 游标卡尺或螺旋测微器（测试块中的声速用） 【实验仪器介绍】 CTS-22A 超声探伤仪的性能：CTS-22A 型超声探伤仪是按有关标准设计制造的产品，其衰减器采用衰减型。仪器灵敏度高，分辨力好，功耗低，体积小，使用方便，稳定可靠的便携式超声探伤仪，可用于各种钢板焊缝及锻件探伤，尤其适用于机械、能源、交通、石化等工业部门中流动性大的野外或高架空探伤作业；同时也可作为无损检测人员资格考核鉴定用标准化仪器。 TT300 超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播, 并能从其背面得到反射的各种材料厚度的测量。此仪器可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。 【实验原理】 一、超声波探伤原理 1．超声波的传播特性 声波是由物体的机械振动所发出的波动，它在均匀弹性介质中匀速传播，其传播距离与时间成正比。当声波的频率超过 20000赫时，人耳已不能感受，即为超声波。声波的频率、波长和声速间的关系是： fc （1） 式中 λ——波长；c——波速；f——频率。 由公式可见，声波的波长与频率成反比，超声波则具有很短的波长。 TT300 超声波测厚仪 CTS-22A 超声探伤仪 超声波探伤技术，就是利用超声波的高频率和短波长所决定的传播特性。即： （1）具有束射性（又叫指向性），如同一束光在介质中是直线传播的，可以定向控制。 （2）具有穿透性，频率越高，波长越短，穿透能力越强，因此可以探测很深（尺寸大）的零件。穿透的介质超致密，能量衰减越小，所以可用于探测金属零件的缺陷。 （3）具有界面反射性、折射性，对质量稀疏的空气将发生全反射。声波频率越高，它的传播特性越和光的传播特性接近。如超声波的反射、折射规律完全符合光的反射、折射规律。 利用超声波在零件中的匀速传播以及在传播中遇到界面时发生反射、折射等特性，即可以发现工件中的缺陷。因为缺陷处介质不再连续，缺陷与金属的界面就要发生反射等。如图 1所示超声波在工件中传播，没有伤时，如图 1a，声波直达工件底面，遇界面全反射回来。当工...
